Eigenschaften

Eigenschaften
Das Interfacemodul IM151-1 BASIC verfügt über folgende Eigenschaften:
● Es verbindet die ET 200S mit PROFIBUS DP über die RS485-Schnittstelle.
● Die maximale Parameterlänge beträgt 198 Byte.
● Der maximale Adressumfang beträgt 88 Byte Eingänge und 88 Byte Ausgänge.
● Betrieb als DPV0-Slave
● Mit dem IM151-1 BASIC sind maximal 12 Module betreibbar.
● Die maximale Buslänge beträgt 2 m.

Anschlussbelegung

In der folgenden Tabelle finden Sie die Anschlussbelegung des Interfacemoduls IM151-1
BASIC für die DC 24 V-Spannungsversorgung und PROFIBUS DP:

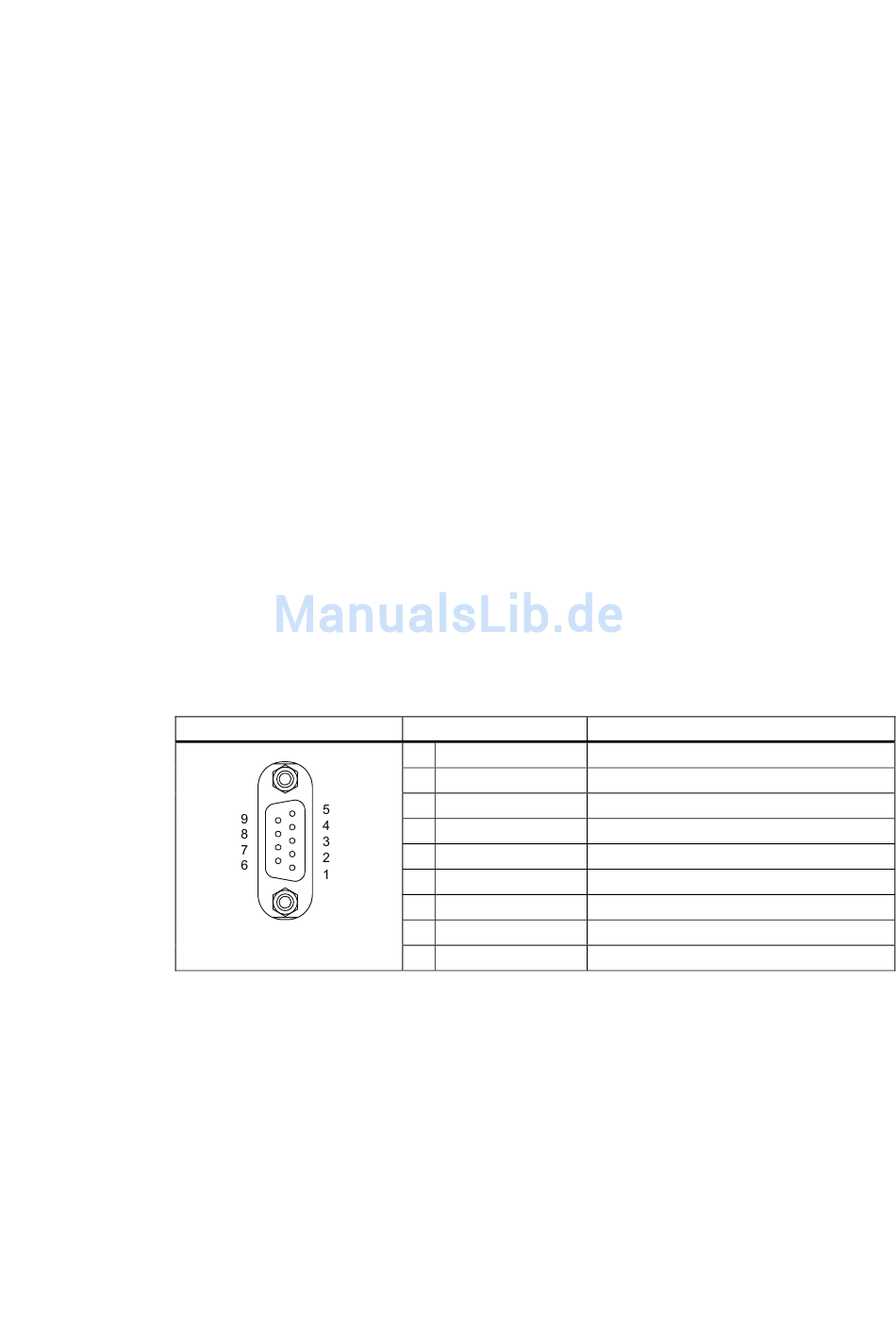

Tabelle 1-1
Interfacemodul IM151-1 BASIC (6ES7151-1CA00-0AB0)
Gerätehandbuch, 07/2008, A5E01075924-02
Anschlussbelegung des Interfacemoduls IM151-1 BASIC
Ansicht
1
2
3
4
5
6
7
8
9
Signalname
- -
- -
RxD/TxD-P Datenleitung-B
RTS Request To Send
M5V2 Datenbezugspotenzial (von Station)
P5V2 Versorgungs-Plus (von Station)
- -
RxD/TxD-N Datenleitung-A
1
Bezeichnung
7
