MONTAGE

Für die Montage braucht man zwei Personen. Legen Sie alle Teile des Heimfahrrads auf einer dafür freige-
machten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist.
Für die Montage werden die inbegriffenen Werkzeuge und Ihr eigener verstellbarer Schraubenschlüssel
, Kreuzschraubenzieher

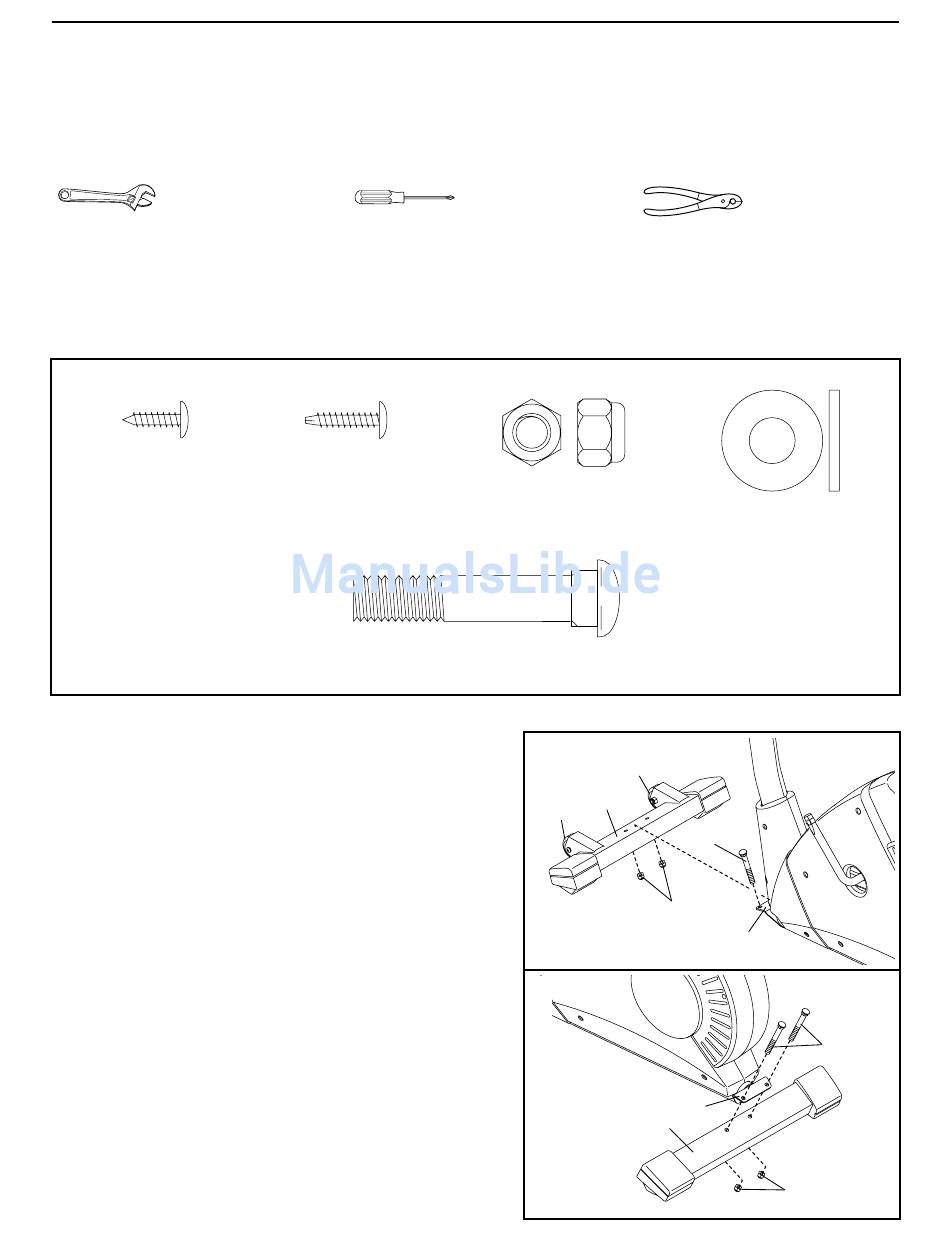

Benutzen Sie die unten stehenden Teilzeichnungen um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELI-
STE auf Seite 14. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird.
Anmerkung: Einige kleine Teile sind für den Transport eventuell schon angebracht. Falls ein Teil nicht
im Teilebeutel ist, sehen Sie nach ob es schon befestigt ist.
M5 x 12mm
Schraube (49)–4
1. Legen Sie den vorderen Stabilisator (2), mit den
Rädern (23) auf der gezeigten Seite. Während eine
andere Person den vorderen Teil des Rahmens (1)
hoch hebt, befestigen Sie den vorderen Stabilisator mit
zwei M8 x 51mm Einsteckbolzen (30) und zwei M8
Nylon-Verschlussmutter (10) am.
2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie den hinteren
Stabilisator (6) mit zwei M8 x 51mm Einsteckbolzen
(30) und zwei M8 Nylon-Verschlussmutter (10) am
Rahmen.
, und eine Flachzange
Erdungschraube
(27)–1
M8 x 51mm Einsteckbolzen (30)–4
M8 Nylon-
Verschlussmutter (10)–7
1
23
2
23
2
4
gebraucht.
M8 flache
Unterlegscheibe (51)–3
30
10
1
30
1
6
10
