Der Einbau erfolgt in umgekehrter Reihen-
folge.

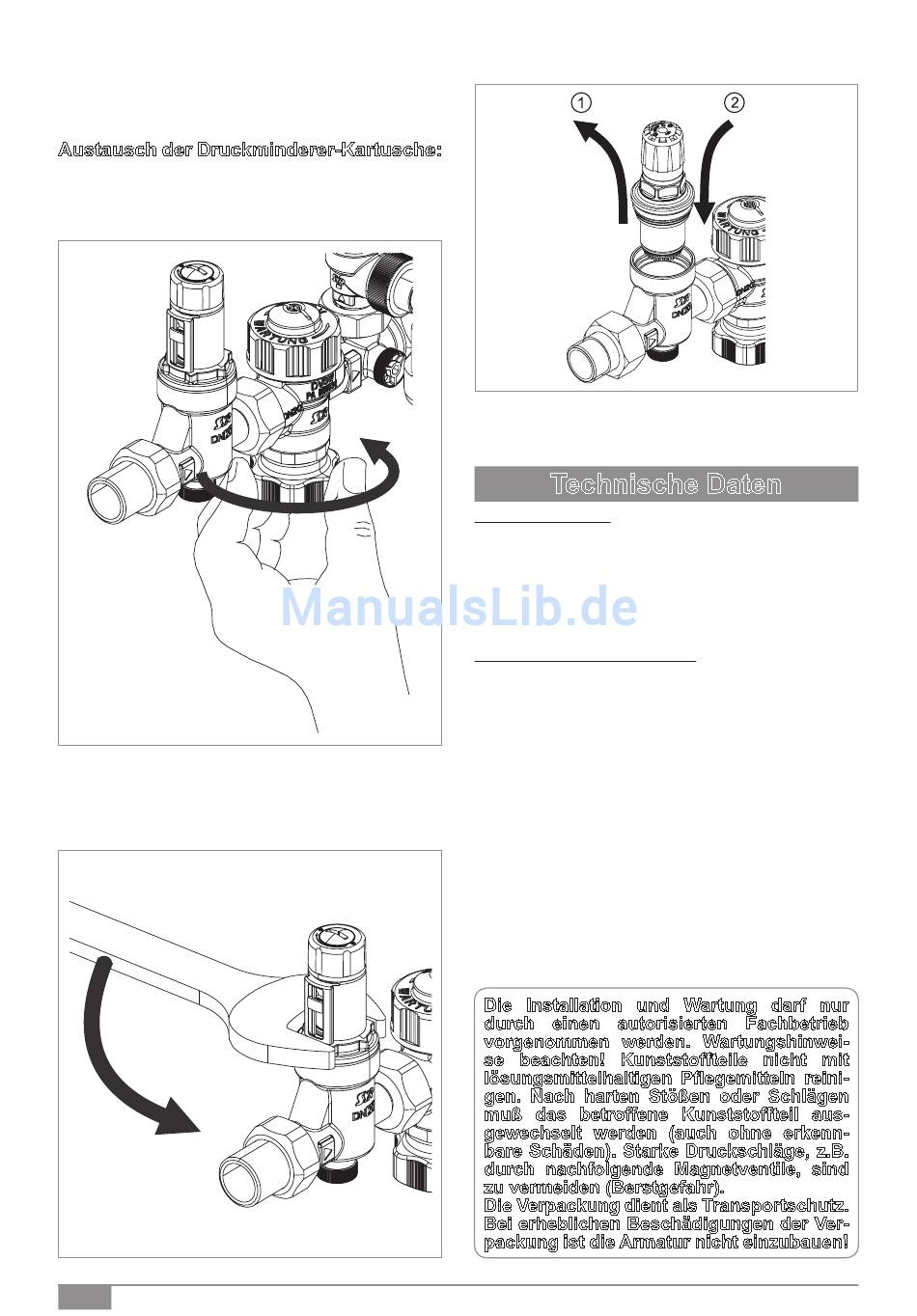

Austausch der Druckminderer-Kartusche:
Zum Austausch der Druckminderer-Kartu-
sche schließen Sie die Absperrungen vor und
hinter der Gruppe.
Drehen Sie mit dem Schlüssel (4807.00.906)
die Druckminderer-Kartusche gegen den
Uhrzeigersinn heraus.
6
Tauschen Sie die Kartusche aus.
Der Einbau erfolgt in umgekehrter Reihen-
folge.
Technische Daten
SG 24.2 + 25.2:
Ansprechdruck:
Bauteilprüfnummer: TÜV-SV-10-545-½"-W-p
Manometeran-
schlussstutzen:
Druckminderer (SG 25.2):
Eingangsdruck:
Ausgangsdruck:
Werkseinstellung:
Durchflussleistung SG 24.2:
DN 15: 2,0 m³/h DP 1,0 bar
DN 20: 4,0 m³/h DP 1,0 bar
Durchflussleistung SG 25.2:
DN 15: 1,3 m³/h DP 1,1 bar
DN 20: 2,3 m³/h DP 1,1 bar
ABP-Nr. (SG / DM): PA-IX 6903/I / P-IX 7635/I
Die Installation und Wartung darf nur
durch einen autorisierten Fachbetrieb
vorgenommen werden. Wartungshinwei-
se beachten! Kunststoffteile nicht mit
lösungsmittelhaltigen Pflegemitteln reini-
gen. Nach harten Stößen oder Schlägen
muß das betroffene Kunststoffteil aus-
gewechselt werden (auch ohne erkenn-
bare Schäden). Starke Druckschläge, z.B.
durch nachfolgende Magnetventile, sind
zu vermeiden (Berstgefahr).
Die Verpackung dient als Transportschutz.
Bei erheblichen Beschädigungen der Ver-
packung ist die Armatur nicht einzubauen!
6, 8 oder 10 bar
G ¼"
max. 16 bar
1,5 bis 6 bar
4 bar
