Verwendungsbereich
Die SYRobloc Plus-Sicherheitsgruppen 24.2
und 25.2 dienen der Absicherung geschlos-
sener Trinkwassererwärmer (TWE) (DN 15
bis max. 200l, DN 20 bis max. 1000l Inhalt),
entsprechend DIN 1988 und DIN 4753, Teil 1.
Die Sicherheitsgruppen enthalten alle nach
DIN 1988 zur eingangsseitigen Ausrüstung
von TWE vorgeschriebenen Bauelemente.
Ausführung
Die Sicherheitsgruppe 24.2 beinhaltet eine
Absperrung einen Rückflussverhinderer, ein
Sicherheitsventil mit Edelstahlsitz und einen
Ablauftrichter.
Die Sicherheitsgruppe DN 20 beinhaltet zu-
sätzlich eine in die Absperung integrierte
Prüfmöglichkeit für den Rückflussverhinderer
und eine zweite Absperrung.
Die Sicherheitsgruppe 25.2 verfügt zusätz-
lich über einen Druckminderer.
Montage
Die Sicherheitsgruppe wird in die Zuleitung
zum TWE eingebaut.
Vor dem Einbau Leitungen gut durchspülen.
Achtung: Beachten Sie unbedingt die
Fließrichtung. Die Fließrichtung ist durch
einen Pfeil auf dem Gehäuse gekenn-
zeichnet.
Die Gruppe kann als Eck- und Durchgangs-
form in waagerechte und senkrechte Lei-
tungen eingebaut werden.
Das Membran-Sicherheitsventil ist zur An-
passung an unterschiedliche Einbauverhält-
nisse um 360° drehbar, umsetzbar und aus-
tauschbar. Die Ablaufleitung ist gemäß DIN
1988, 2 (4.3.4.1.1) auszuführen.
2
Der Trichter ist mit einer Klemmringver-
schraubung am Sicherheitsventil montiert. Er
ist drehbar und passt durch seine Teleskop-
verlängerung in jede Einbausituation.
Der Trichter muss unbedingt mit dem Abwas-
seranschluss verbunden werden.

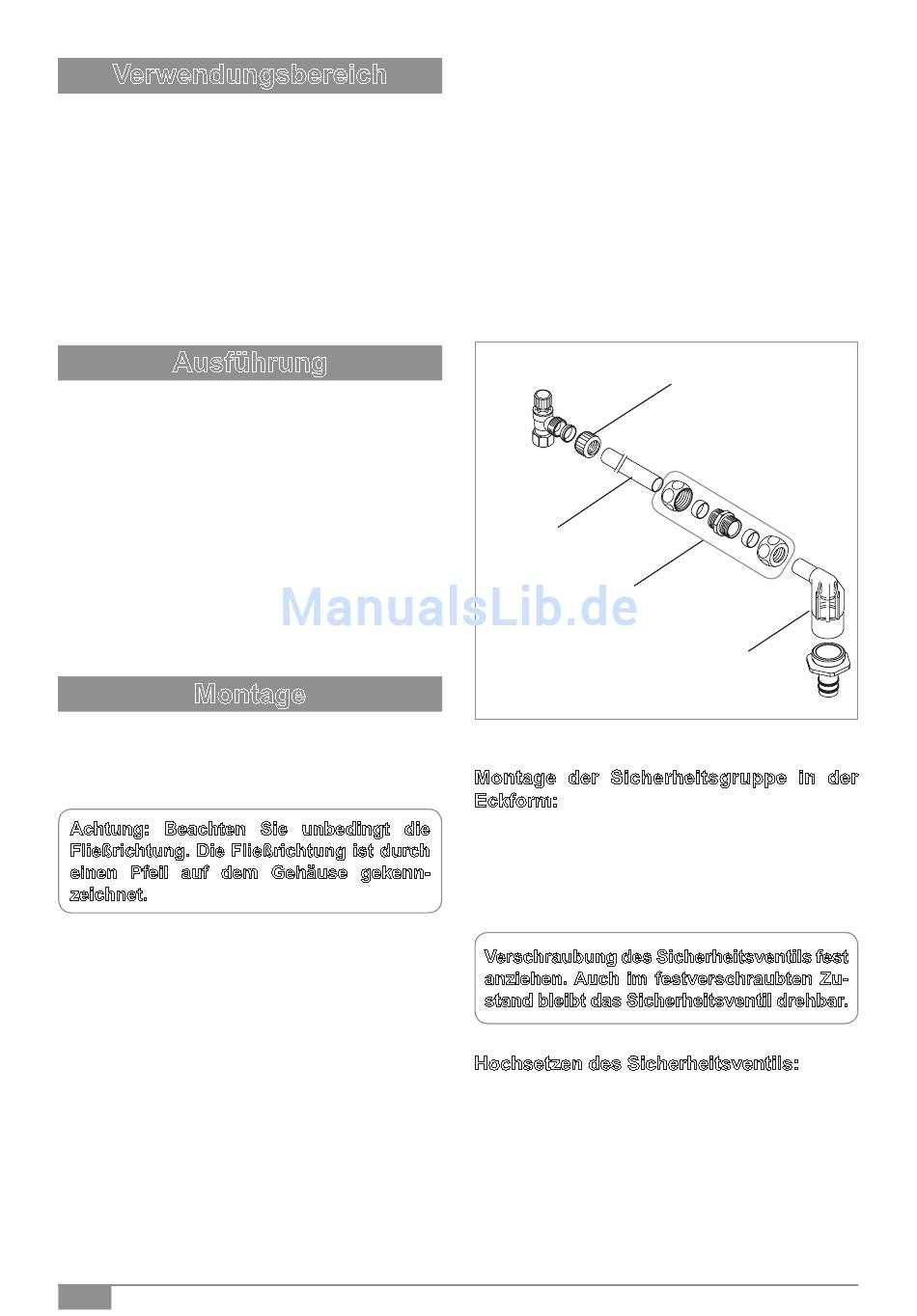

Mit einem Kupferrohr 22 mm und einer
Klemmringverschraubung kann der Ablauf-
trichter zusätzlich verlängert werden.
Klemmringverschraubung
Kupferrohr 22 mm
(bauseits)
Klemmringverschraubung
22 mm (bauseits)
Montage der Sicherheitsgruppe in der
Eckform:
Lösen Sie die Überwurfmutter am Sicher-
heitsventil. Nehmen Sie das Sicherheitsventil
komplett mit Verschraubung ab und tauschen
Sie es mit der Ausgangsverschraubung.
Verschraubung des Sicherheitsventils fest
anziehen. Auch im festverschraubten Zu-
stand bleibt das Sicherheitsventil drehbar.
Hochsetzen des Sicherheitsventils:
Zur Erleichterung der Wartungsarbeiten sollte
das Sicherheitsventil über dem TWE installiert
werden.
Dazu benötigen Sie den Lötverschraubungs-
satz Bestell-Nr. 0024.15.905 für die Sicher-
heitsgruppen in DN 15 und 0024.20.906 für
die Sicherheitsgruppen in DN 20:
Ablauftrichter
