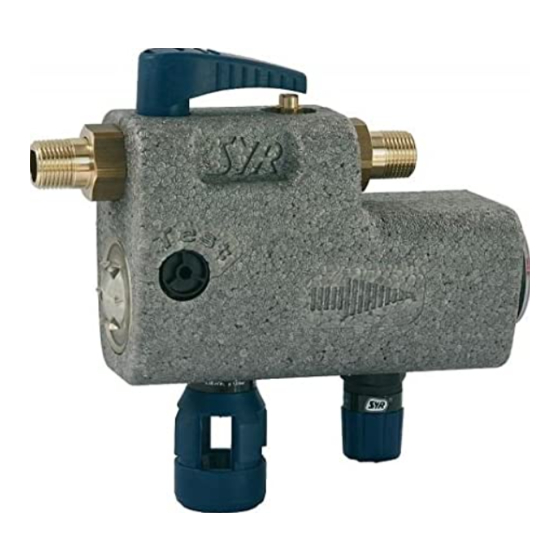

syr FüllCombi CA 6828 Gebrauchsanleitung

Verwendungsbereich
Die SYR-FüllCombi CA dient zur Automatisierung des Füllvor-
gangs bei geschlossenen Systemen. Der eingebaute Systemtren-
ner CA (Class "a") nach DIN EN 1717 verhindert ein Rückfließen
von Nicht-Trinkwasser in die Trinkwasserleitung und bietet Schutz
bis zur Flüssigkeitskategorie 3. Der integrierte Druckminderer
sorgt für einen konstanten Druck der Anlage.
Ausführung
Die SYR-FüllCombi CA entspricht den Anforderungen nach
DIN EN 1717 und besteht aus Systemtrenner CA class "a", Ab-
lauftrichter, Druckminderer, Schmutzfänger, Manometer sowie
einer eingangs- und ausgangsseitigen Absperrung. Einstellbarer
Systemdruck zwischen 0,5 und 5 bar. Beidseitige Verschrau-
bungen. Gehäuse aus Pressmessing. Alle vom Trinkwasser
berührten Kunststoffteile und elastomere entsprechen den
KTW-Empfehlungen des Bundesgesundheitsamtes.
Technische Daten
Anschlüsse: R ½"
Nennweite: DN10
Durchflussmedium: Trinkwasser
Max. Betriebsdruck: 10 bar
Ausgangsdruck: 1,5 - 5 bar
Werkseinstellung: 1,5 bar (Systemdruck)
Einbaulage: Waagerecht (mit Ablauf-
trichter nach unten)
Max. Eingangstemp.: 30°C
Durchfluss: 1,27 m³/h bei ∆p 1,5 bar
Funktionsbeschreibung
Die SYR-FüllCombi CA beinhaltet alle nach DIN EN 1717 festge-
legten Bestandteile, um die Trinkwasserleitung direkt mit einem
geschlossenen System zu verbinden und schützt zuverlässig
bis zur Flüssigkeitskategorie 3. Der eingebaute Druckminderer
gewährleistet einen konstanten, eingestellten Ausgangsdruck,
damit das angeschlossene System während des Füllvorganges
vor ungewolltem Überdruck geschützt wird. Nach Beendigung
des Füll- oder Entlüftungsvorganges des geschlossenen Systems
sollte die integrierte Absperrung der FüllCombi CA geschlos-
sen werden, damit bei einer evtl. Leckage eine unkontrollierte
Nach-befüllung verhindert wird. Bei offen Verbrauchssystemen
hingegen bleibt die Absperrung geöffnet.
Einbau
Die Anschlussleitung der SYR-FüllCombi CA muss so ausgeführt
sein, dass keine Stagnation entsteht. Die Station muss unmittelbar
an eine durchflossene Leitung angeschlossen werden und die
Leitungslänge darf max. 2 bis 5 DN der Zuleitung betragen (an-
gelehnt an DIN 1988 Teil 6). Vor dem Einbau der SYR-FüllCombi
CA ist die Rohrleitung sorgfältig zu spülen. Die Armatur ist so in
die Rohrleitung einzubauen, dass der Ablauftrichter senkrecht
nach unten zeigt, damit das austretende Wasser ablaufen kann.
Ein gut zugänglicher Einbauort vereinfacht Wartung und Inspek-
tion. Es ist darauf zu achten, dass der Einbauort vor Überflutung
und Frost geschützt und gut belüftet ist. Die Ablaufleitung ist
mit ausreichender Kapazität vorzusehen. Zum Anschluss des
Trichters an das Abwassersystem ist die gültige Norm DIN EN
12056 zu beachten. Damit eine dauerhafte und einwandfreie
Funktion gewährleistet werden kann, empfehlen wir den Einbau
des vorgeschriebenen Trinkwasserfilters nach DIN EN 13443,
Teil 1 unmittelbar nach der Wasserzähleinrichtung. Ebenfalls
sind die Wartungsintervalle der SYR-FüllCombi CA einzuhalten.
Hinweis:
Nach Beendigung des Füllvorgangs ist die Kugel-
absperrung zu schließen, um einen unkontrollierten
Befüllvorgang zu verhindern!
Einstellung und Wartung Druckminderer
Der Systemdruck der SYR-FüllCombi CA ist werkseitig auf
1,5 bar eingestellt. Der Druckminderer ist laut DIN 1988, Teil
8 in regelmäßigen Abständen, mindestens einmal jährlich,
auf Funktion zu prüfen. Er läßt sich wie folgt einstellen:
- Sicherstellen, dass der Eingangsdruck min. 1 bar
höher ist als der gewünschte Ausgangsdruck.
- Den Griff zum Entriegeln herausziehen.
- Einstellgriff in Richtung Minus-Markierung drehen (-)
- Druckminderer kurzzeitig druckentlasten.
- Einstellgriff in Richtung Plus-Markierung (+) drehen,
dabei Ausgangsdruckmanometer beobachten.
- Nach Erreichen des gewünschten Druckwertes den
Einstellgriff wieder hereindrücken und verriegeln.
Wartung Systemtrenner CA
Um eine einwandfreie Funktion des Systemtrenners CA
zu gewährleisten, muss er regelmässig gewartet werden.
Dementsprechend sind Wartungsverträge zwischen
Betreiber und Installateur sinnvoll. Die Überprüfung der
ordnungsgemäßen Funktion der Armatur erfolgt nach dem
ersten Betriebsjahr, dann periodisch nach den Betriebs-
bedingungen, spätestens aber nach 1 Jahr.
Zur Überprüfung des Ausgangs-Rückflussverhinderers ist
es notwendig, den Druck in der Eingangsdruckkammer zu
senken. Dazu gehen Sie bitte wie folgt vor:
1148 - Printed in Germany
Erste Absperrung (1) schließen (Bild 2).
Bauen Sie den Kesseldruck ab, so dass er unter dem
eingestellten Druck des Druckminderers liegt und der
Druckminderer somit geöffnet ist.
Prüföffnung (4) öffnen. Ablaufwasser mit einem geeignet
großen Gefäß auffangen.
Prüföffnung (4) beobachten. Bei einwandfreier Funktion
entleert sich nur die Mitteldruckkammer über den
Ablauftrichter (3).
Bei einem ständigen Flüssigkeitsaustritt ist der Ausgangs-
RV zu überprüfen, gegebenenfalls austauschen.
Nach der Funktionsprüfung die Prüföffnung (4) wieder
schließen und die Absperrung (1) langsam öffnen.
1
4
3
1

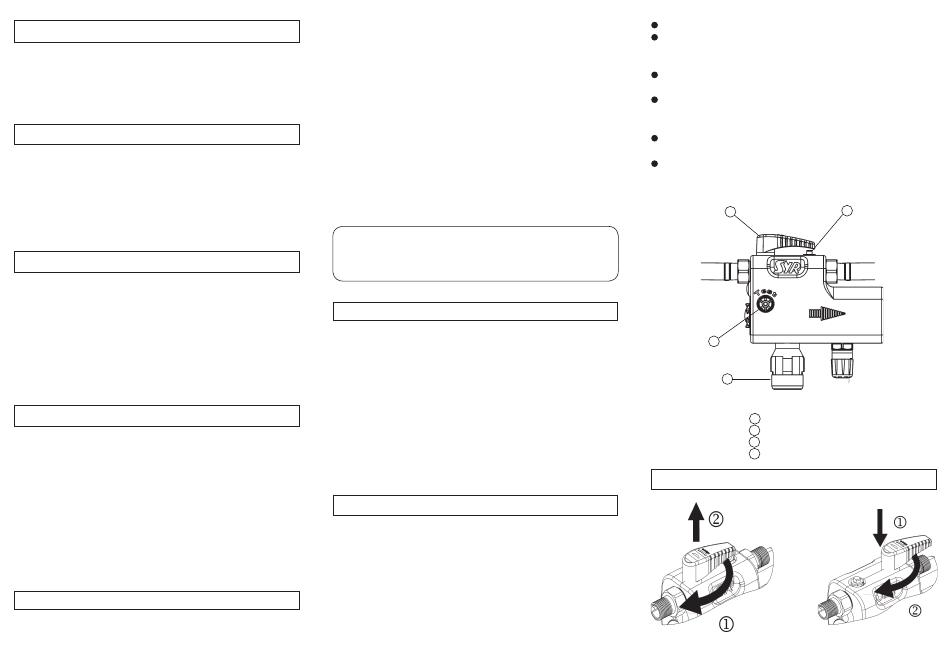

Bild 1
2
3
4
Schließen der 1. und 2. Absperrung
Hochziehen
Drehen
Bild 2
9.0257.00
2
Erste Absperrung
Zweite Absperrung
Ablauftrichter
Prüföffnung
Herunter drücken
Drehen
Bild 3
