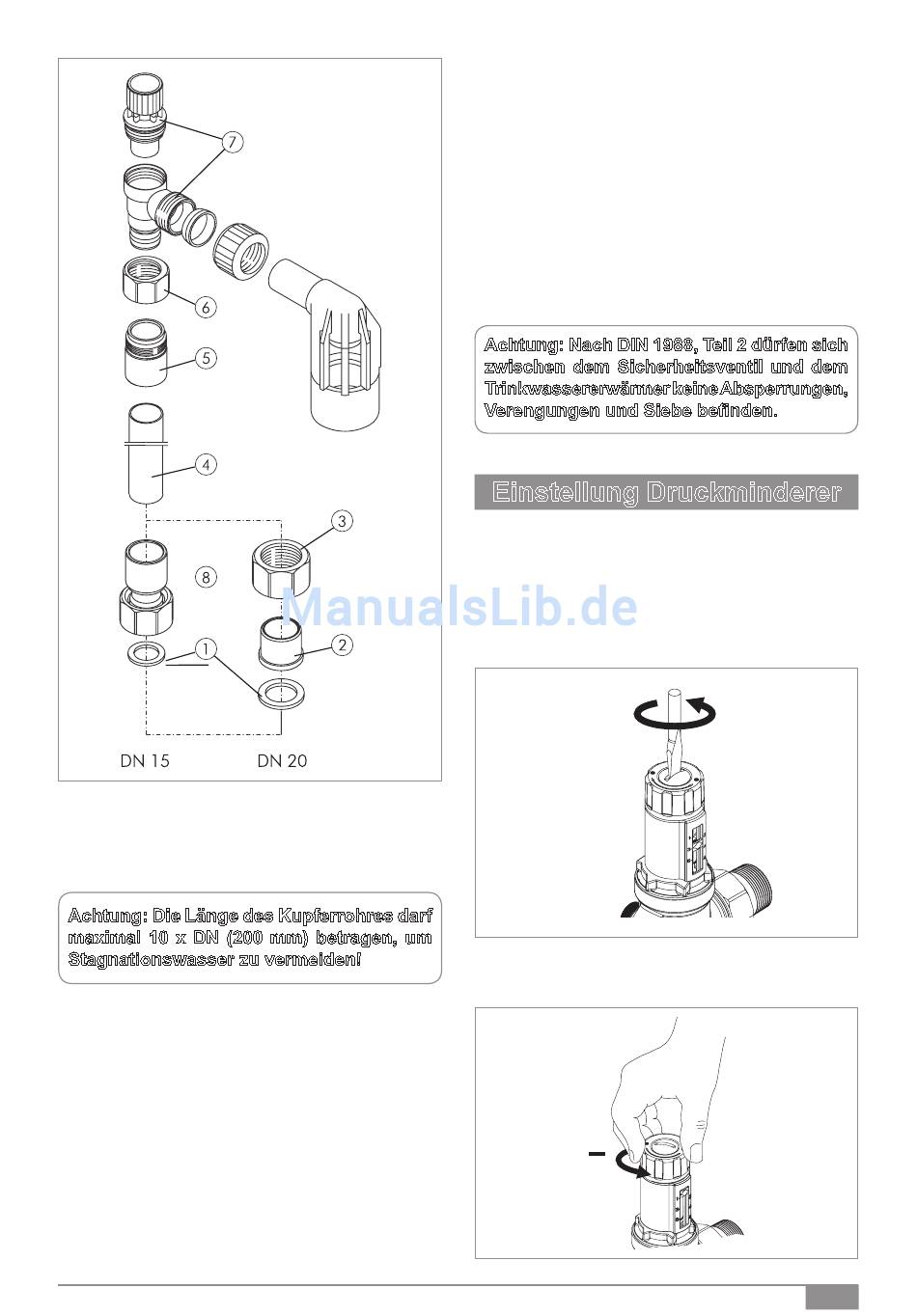

Löten Sie ein Kupferrohr 22 mm (4) in die
Löttülle (8 bzw. 2).
Achtung: Die Länge des Kupferrohres darf
maximal 10 x DN (200 mm) betragen, um
Stagnationswasser zu vermeiden!
Stecken Sie die Überwurfmutter (3) mit der
zentrischen Bohrung über das Kupferrohr.
Bei dem Lötverschraubungssatz für die
Sicherheitsgruppen in DN 15 entfällt dieser
Arbeitsschritt, da die Überwurfmutter direkt
mit der Lötmuffe (8) verbunden ist.
Löten Sie den Doppelnippel (5) an das andere
Ende des Kupferrohres.
Montieren Sie das Sicherheitsventil (7) mit der
Exzenterverschraubung (6) an den Doppelnip-
pel (5) und ziehen Sie die Exzenterverschrau-
bung fest an. Auch bei fest angezogener Ver-
schraubung ist das Sicherheitsventil drehbar.
Montieren Sie nun die komplette Einheit auf
die Sicherheitsgruppe. Achten Sie dabei auf
den richtigen Sitz der Dichtscheibe (1).
Ziehen Sie die Verschraubung fest an.
Achtung: Nach DIN 1988, Teil 2 dürfen sich
zwischen dem Sicherheitsventil und dem
Trinkwassererwärmer keine Absperrungen,
Verengungen und Siebe befinden.
Einstellung Druckminderer
Der Druckminderer der Sicherheitsgruppe 25 ist
werkseitig auf 4 bar eingestellt und läßt sich im
Bereich von 1,5 bis 6 bar wie folgt einstellen:
Lösen Sie die Verriegelung des Druckminde-
rers, indem Sie die Sicherungsschraube im Ein-
stellgriff lösen.
Drehen Sie den Griff bis zum Anschlag gegen
den Uhrzeigersinn (Richtung „-").
3
