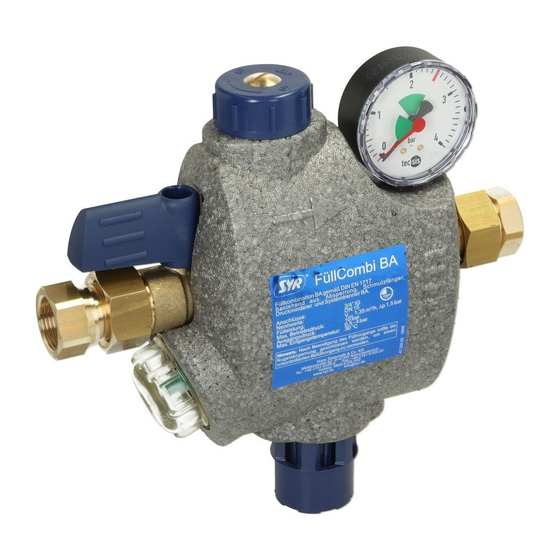

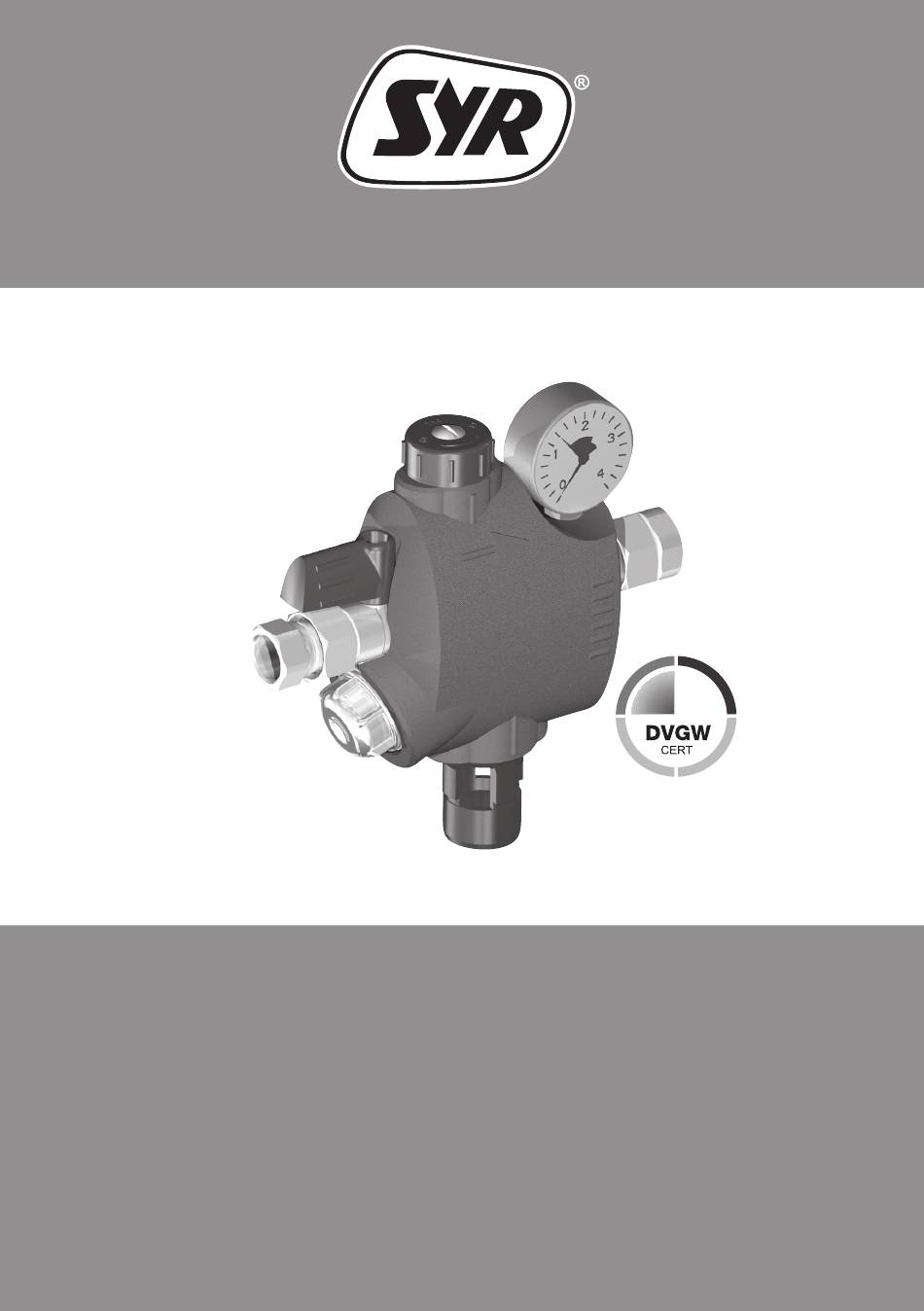

- Seite 1 Haustechnik mit System Bedienungsanleitung FüllCombi BA...
- Seite 2 das austretende Wasser mit freiem Gefälle ab- Verwendungsbereich laufen kann. Die FüllCombi BA 6628 dient zur Automatisie- rung des Füllvorgangs bei Warmwasserhei- Ein gut zugänglicher Einbauort vereinfacht War- zungsanlagen. tung und Inspektion. Es ist darauf zu achten, dass der Einbauort vor Überflutung und Frost Der eingebaute Systemtrenner BA nach DIN EN geschützt und gut belüftet ist.
- Seite 3 Schließen Sie nach Beendigung des automa- tischen Befüllvorgangs die Absperrung, um eine unkontrollierte Nachbefüllung zu vermeiden. Überprüfung der Trennfunk- tion des Entlastungsventils Ggfs. den Druck der Heizungsanlage auf den Die Trennfunktion sowie die Funktion des Aus- gewünschten Fülldruck absenken bzw. erhö- gangsrückflussverhinderers müssen regelmä- hen.
- Seite 4 Öffnen Sie das Nadelventil 1 und lassen Sie Montieren Sie die Nadelventile des Messgerätes an den Wartungskugelhähnen 1 + 2. über das Nadelventil 1 langsam den Druck ab (wenige Tropfen). Schließen Sie das Nadelventil wieder. Beo- bachten Sie den Ablauftrichter. Der Differenz- druck über 140 mbar liegen und der Eingangs- rückflussverhinderer (RV1) muss wieder völlig schließen, ansonsten liegt eine Verschmutzung...
- Seite 5 Schließen Sie beide Wartungskugelhähne, ent- Schrauben Sie mit dem Schlüssel die Kappe ab. fernen Sie das Messgerät und montieren Sie wieder die Manometerstopfen. Entfernen Sie das Sieb. Öffnen Sie die Absperrung. Greifen Sie mit dem Schlüssel in die Patrone und drehen Sie sie heraus. Wechsel Systemtrenner- Patrone Bei Defekt oder Verschmutzung muss die Sys-...
- Seite 6 Öffnen Sie wieder die Absperrung. Überprüfen Sie nach dem Ausbau bzw. Wechsel der Systemtrenner-Patrone erneut die Funktion, wie im Kapitel „Überprüfung der Trennfunktion des Entlastungsventils“ und Überprüfung RV2“ auf den Seiten 3 und 4 beschrieben. Sowohl die Wartung als auch ein Austausch sind zu dokumentieren.
- Seite 7 Maße FüllCombi BA Nennweite DN 20 Baumaße R ¾“ H (mm) L (mm) l (mm) l1 (mm) D (mm)
- Seite 8 Anschlussverschraubung Austauschwerkzeug 6628.00.903 6600.00.908 Ablauftrichter 6628.00.905 Hans Sasserath GmbH & Co. KG • Tel.: +49 2161 6105-0 • Fax: +49 2161 6105-20 Mühlenstraße 62 • D-41352 Korschenbroich • info@SYR.de • www.SYR.de printed in Germany - 9.0245.00 1448 - Änderungen vorbehalten...
