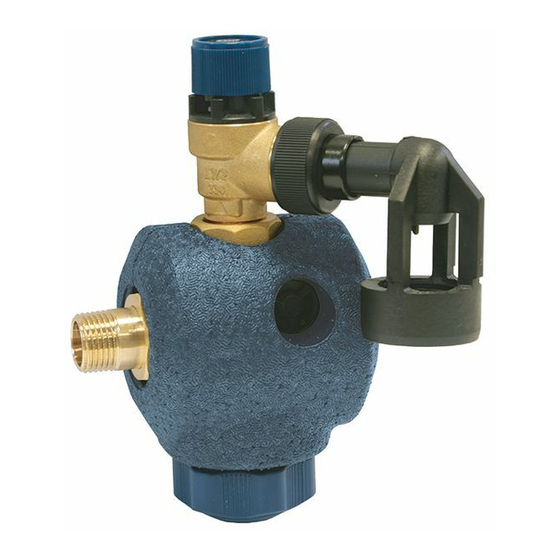

- Seite 1 Haustechnik mit System 24.2, DN 15 24.2, DN 20 25.2, DN 15 25.2, DN 20 Bedienungsanleitung Sicherheitsgruppen SYRobloc Plus 24 und 25...
-
Seite 2: Verwendungsbereich
Der Trichter ist mit einer Klemmringver- Verwendungsbereich schraubung am Sicherheitsventil montiert. Er Die SYRobloc Plus-Sicherheitsgruppen 24.2 ist drehbar und passt durch seine Teleskop- und 25.2 dienen der Absicherung geschlos- verlängerung in jede Einbausituation. sener Trinkwassererwärmer (TWE) (DN 15 bis max. 200l, DN 20 bis max. 1000l Inhalt), Der Trichter muss unbedingt mit dem Abwas- entsprechend DIN 1988 und DIN 4753, Teil 1. -
Seite 3: Einstellung Druckminderer
Exzenterverschraubung (6) an den Doppelnip- pel (5) und ziehen Sie die Exzenterverschrau- bung fest an. Auch bei fest angezogener Ver- schraubung ist das Sicherheitsventil drehbar. Montieren Sie nun die komplette Einheit auf die Sicherheitsgruppe. Achten Sie dabei auf den richtigen Sitz der Dichtscheibe (1). Ziehen Sie die Verschraubung fest an. -
Seite 4: Wartung
Öffnen und schließen Sie zur Druckentlastung Je nach Lage des Sicherheitsventils muss vor eine nahe gelegene Zapfstelle. den Arbeiten am Sicherheitsventil der TWE entleert werden. Drehen Sie nun den Griff unter Beobachtung des Manometers im Uhrzeigersinn (Richtung Sicherheitsventil: „+“), bis der gewünschte Ausgangsdruck er- Das Sicherheitsventil muß... - Seite 5 Entfernen Sie den Stopfen aus dem Griff. Die Kappe ist gleichzeitig das Werkzeug für den Ausbau des Rückflussverhinderer. Drücken Sie die Kappe mit der Oberseite nach unten auf die Achse des Rückflussver- hinderers. Wenn aus der Öffnung kontinuierlich Wasser heraustropft, muss der Rückflussverhinderer mit Trinkwasser gereinigt oder ausgetauscht werden.
-
Seite 6: Technische Daten
Der Einbau erfolgt in umgekehrter Reihen- Tauschen Sie die Kartusche aus. folge. Austausch der Druckminderer-Kartusche: Zum Austausch der Druckminderer-Kartu- sche schließen Sie die Absperrungen vor und hinter der Gruppe. Der Einbau erfolgt in umgekehrter Reihen- folge. Technische Daten SG 24.2 + 25.2: Ansprechdruck: 6, 8 oder 10 bar Bauteilprüfnummer: TÜV-SV-10-545-½“-W-p... - Seite 7 Maße 24.2, DN 15 24.2, DN 20 25.2, DN 15 25.2, DN 20 24.2 25.2 Nennweite DN 15 DN 20 DN 15 DN 20 R ½“ R ¾“ R ½“ R ¾“ Baumaße 121 (mm) 182 (mm) 206 (mm) 266 (mm) 65 (mm) 120 (mm) 113 (mm)
- Seite 8 DN 15 315.1 0315.20.963 DN 20 Hans Sasserath GmbH & Co. KG • Tel.: +49 2161 6105-0 • Fax: +49 2161 6105-20 Mühlenstraße 62 • D-41352 Korschenbroich • info@SYR.de • www.SYR.de printed in Germany - 9.0024.18 1545 - Änderungen vorbehalten...
