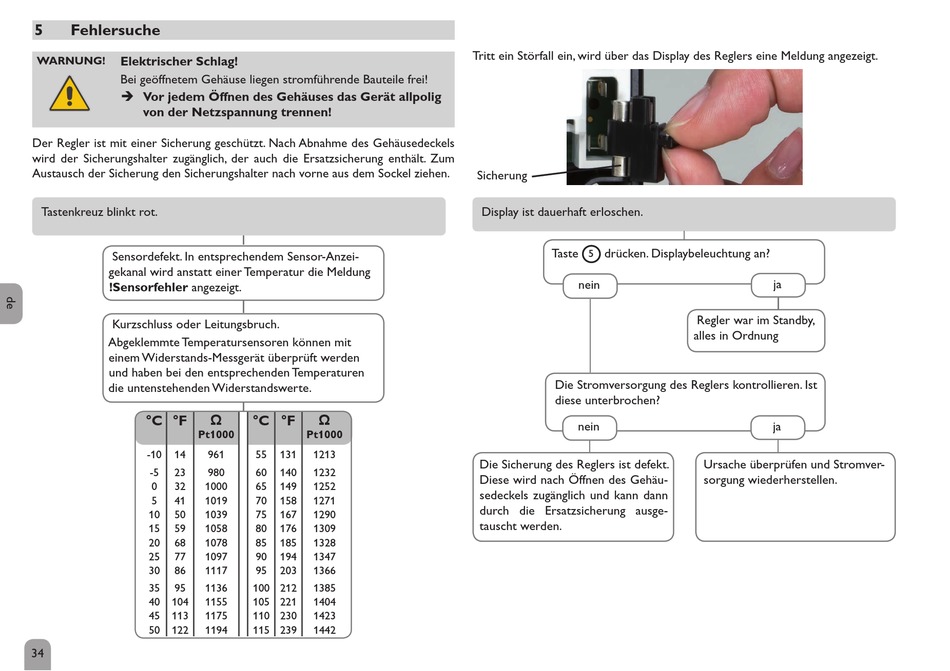

Fehlersuche - PAW friwa Handbuch Für Den Fachhandwerker

5

Fehlersuche

WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
Der Regler ist mit einer Sicherung geschützt. Nach Abnahme des Gehäusedeckels
wird der Sicherungshalter zugänglich, der auch die Ersatzsicherung enthält. Zum
Austausch der Sicherung den Sicherungshalter nach vorne aus dem Sockel ziehen.
Tastenkreuz blinkt rot.
Sensordefekt. In entsprechendem Sensor-Anzei-
gekanal wird anstatt einer Temperatur die Meldung
!Sensorfehler angezeigt.
Kurzschluss oder Leitungsbruch.
Abgeklemmte Temperatursensoren können mit
einem Widerstands-Messgerät überprüft werden
und haben bei den entsprechenden Temperaturen
die untenstehenden Wider standswerte.
Ω
°C °F
Pt1000
-10 14 961
-5 23 980
0 32 1000
5 41 1019
10 50 1039
15 59 1058
20 68 1078
25 77 1097
30 86 1117
35 95 1136
40 104 1155
45 113 1175
50 122 1194
34
Ω
°C °F
Pt1000
55 131 1213
60 140 1232
65 149 1252
70 158 1271
75 167 1290
80 176 1309
85 185 1328
90 194 1347
95 203 1366
100 212 1385
105 221 1404
110 230 1423
115 239 1442
Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt.
Sicherung
Display ist dauerhaft erloschen.
Taste drücken. Displaybeleuchtung an?
5
nein
Die Stromversorgung des Reglers kontrollieren. Ist
diese unterbrochen?
nein
Die Sicherung des Reglers ist defekt.
Diese wird nach Öffnen des Gehäu-
sedeckels zugänglich und kann dann
durch die Ersatzsicherung ausge-
tauscht werden.
ja
Regler war im Standby,
alles in Ordnung
ja
Ursache überprüfen und Stromver-
sorgung wiederherstellen.
