PAW friwa Handbuch Für Den Fachhandwerker Seite 9

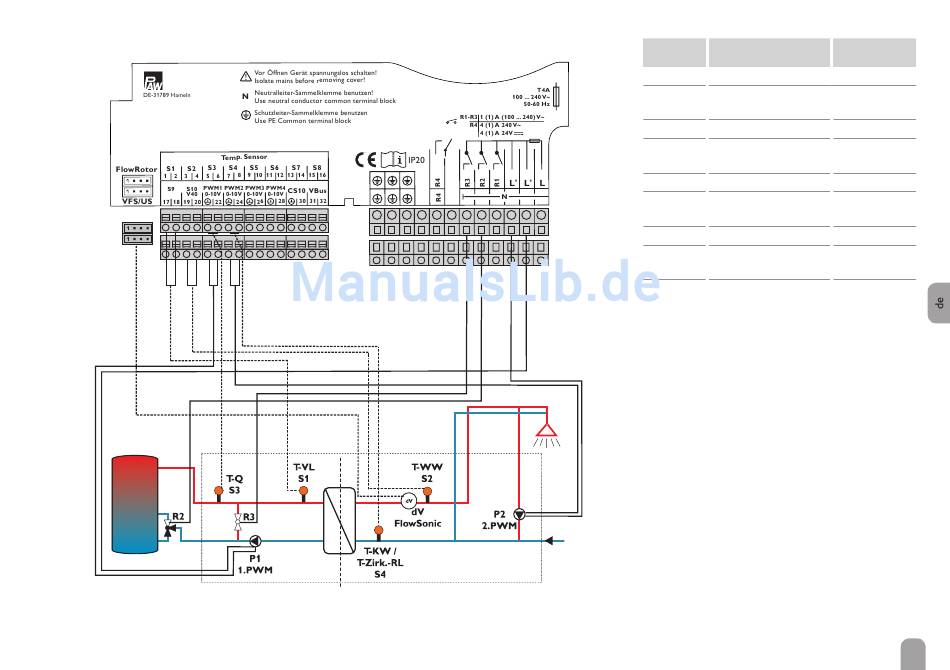

PAW Friwa Maxi mit Bypass, Zirkulationsstrang und
Rücklaufeinschichtung
Friwa
Primärseite Sekundärseite
Relaisbelegung / Sensorbelegung
Anschluss-
Bedeutung
klemme
PWM1 Primärpumpe
PWM2 Sekundärpumpe
S1 Vorlaufsensor
S2 Warmwasser-Vorlauf-
sensor
S3 Quellensensor
S4 Kaltwasser-/Zirkulati-
onsrücklaufsensor
FlowSonic Volumenstromsensor
R2 Rücklaufeinschich-
tungsventil
R3 Bypassventil
Displayanzeige
Primärpumpe
Sekundär-
pumpe
T-VL
T-WW
T-Q
T-KW /
T-Zirk.-RL
Volumenstrom
RL-Einschich-
tung
Bypass
