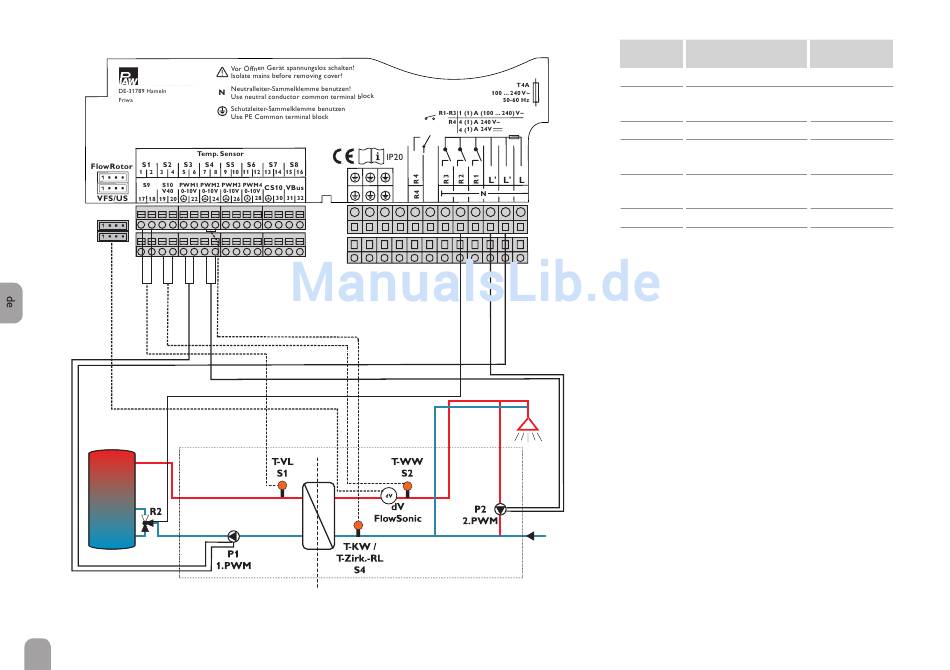

PAW Friwa Midi mit Zirkulationsstrang und Rück-
laufeinschichtung
8
Primärseite Sekundärseite
Relaisbelegung / Sensorbelegung
Anschluss-
Bedeutung
klemme
PWM1 Primärpumpe
PWM2 Sekundärpumpe
S1 Speichervorlaufsensor T-VL
S2 Warmwasser-Vorlauf-
sensor
S4 Kaltwasser-/Zirkulati-
onsrücklaufsensor
FlowSonic Volumenstromsensor
R2 Rücklaufeinschich-
tungsventil
Displayanzeige
Primärpumpe
Sekundär-
pumpe
T-WW
T-KW /
T-Zirk.-RL
Volumenstrom
RL-Einschich-
tung
