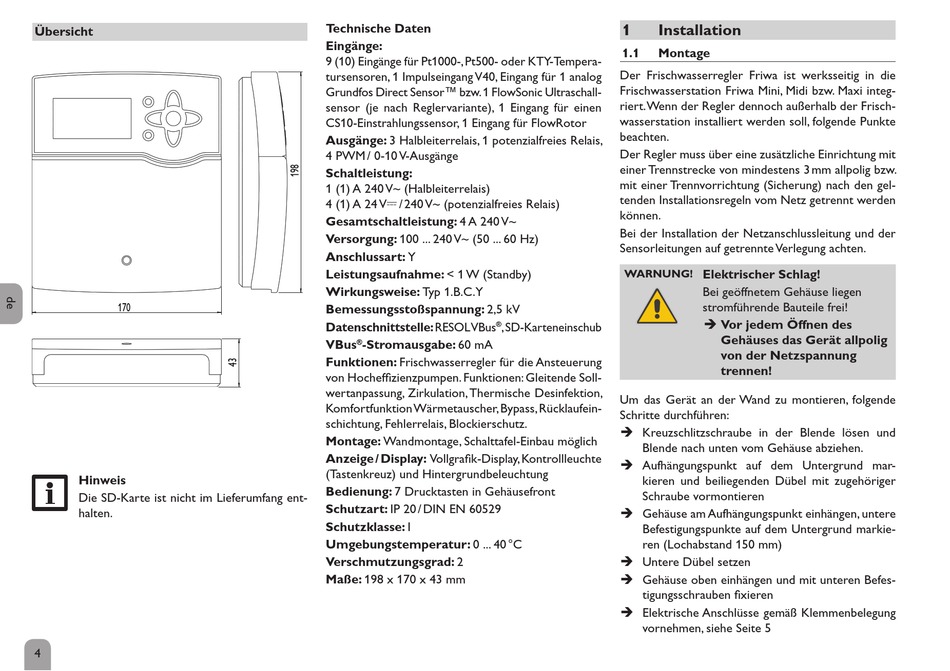

Übersicht
170
Hinweis
Die SD-Karte ist nicht im Lieferumfang ent-
halten.
4
technische Daten
Eingänge:
9 (10) Eingänge für Pt1000-, Pt500- oder KTY-Tempera-
tursensoren, 1 Impulseingang V40, Eingang für 1 analog
Grundfos Direct Sensor™ bzw. 1 FlowSonic Ultraschall-
sensor (je nach Reglervariante), 1 Eingang für einen
CS10-Einstrahlungssensor, 1 Eingang für FlowRotor
Ausgänge: 3 Halbleiterrelais, 1 potenzialfreies Relais,
4 PWM / 0-10 V-Ausgänge
Schaltleistung:
1 (1) A 240 V~ (Halbleiterrelais)
4 (1) A 24 V / 240 V~ (potenzialfreies Relais)
Gesamtschaltleistung: 4 A 240 V~
Versorgung: 100 ... 240 V~ (50 ... 60 Hz)
Anschlussart: Y
Leistungsaufnahme: < 1 W (Standby)
Wirkungsweise: Typ 1.B.C.Y
Bemessungsstoßspannung: 2,5 kV
Datenschnittstelle: RESOL VBus
® , SD-Karteneinschub
VBus -Stromausgabe: 60 mA
®
Funktionen: Frischwasserregler für die Ansteuerung
von Hocheffizienzpumpen. Funktionen: Gleitende Soll-
wertanpassung, Zirkulation, Thermische Desinfektion,
Komfortfunktion Wärmetauscher, Bypass, Rücklaufein-
schichtung, Fehlerrelais, Blockierschutz.
Montage: Wandmontage, Schalttafel-Einbau möglich
Anzeige / Display: Vollgrafik-Display, Kontrollleuchte
(Tastenkreuz) und Hintergrundbeleuchtung
Bedienung: 7 Drucktasten in Gehäusefront
Schutzart: IP 20 / DIN EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 ... 40 °C
Verschmutzungsgrad: 2
Maße: 198 x 170 x 43 mm
1

Installation

1.1

Montage

Der Frischwasserregler Friwa ist werksseitig in die
Frischwasserstation Friwa Mini, Midi bzw. Maxi integ-
riert. Wenn der Regler dennoch außerhalb der Frisch-
wasserstation installiert werden soll, folgende Punkte
beachten.
Der Regler muss über eine zusätzliche Einrichtung mit
einer Trennstrecke von mindestens 3 mm allpolig bzw.
mit einer Trennvorrichtung (Sicherung) nach den gel-
tenden Installationsregeln vom Netz getrennt werden
können.
Bei der Installation der Netzanschlussleitung und der
Sensorleitungen auf getrennte Verlegung achten.
WARNUNG! Elektrischer Schlag!
Bei geöffnetem Gehäuse liegen
stromführende Bauteile frei!
Î Vor jedem Öffnen des
Gehäuses das Gerät allpolig
von der Netzspannung
trennen!
Um das Gerät an der Wand zu montieren, folgende
Schritte durchführen:
Î Kreuzschlitzschraube in der Blende lösen und
Blende nach unten vom Gehäuse abziehen.
Î Aufhängungspunkt auf dem Untergrund mar-
kieren und beiliegenden Dübel mit zugehöriger
Schraube vormontieren
Î Gehäuse am Aufhängungspunkt einhängen, untere
Befestigungspunkte auf dem Untergrund markie-
ren (Lochabstand 150 mm)
Î Untere Dübel setzen
Î Gehäuse oben einhängen und mit unteren Befes-
tigungsschrauben fixieren
Î Elektrische Anschlüsse gemäß Klemmenbelegung
vornehmen, siehe Seite 5
