Einsatzgrenzen
+16 °C bis +40 °C
– Unter +16 °C verhindert ein Raumluftsensor den Betrieb des
Kompressors.
– Ein Vereisungssensor verhindert unzulässige Eisbildung am
Verdampfer.
– Ein Temperaturschalter verhindert zu hohen Strom und zu
hohe Temperatur am Kompressor.
Technische Änderungen vorbehalten!

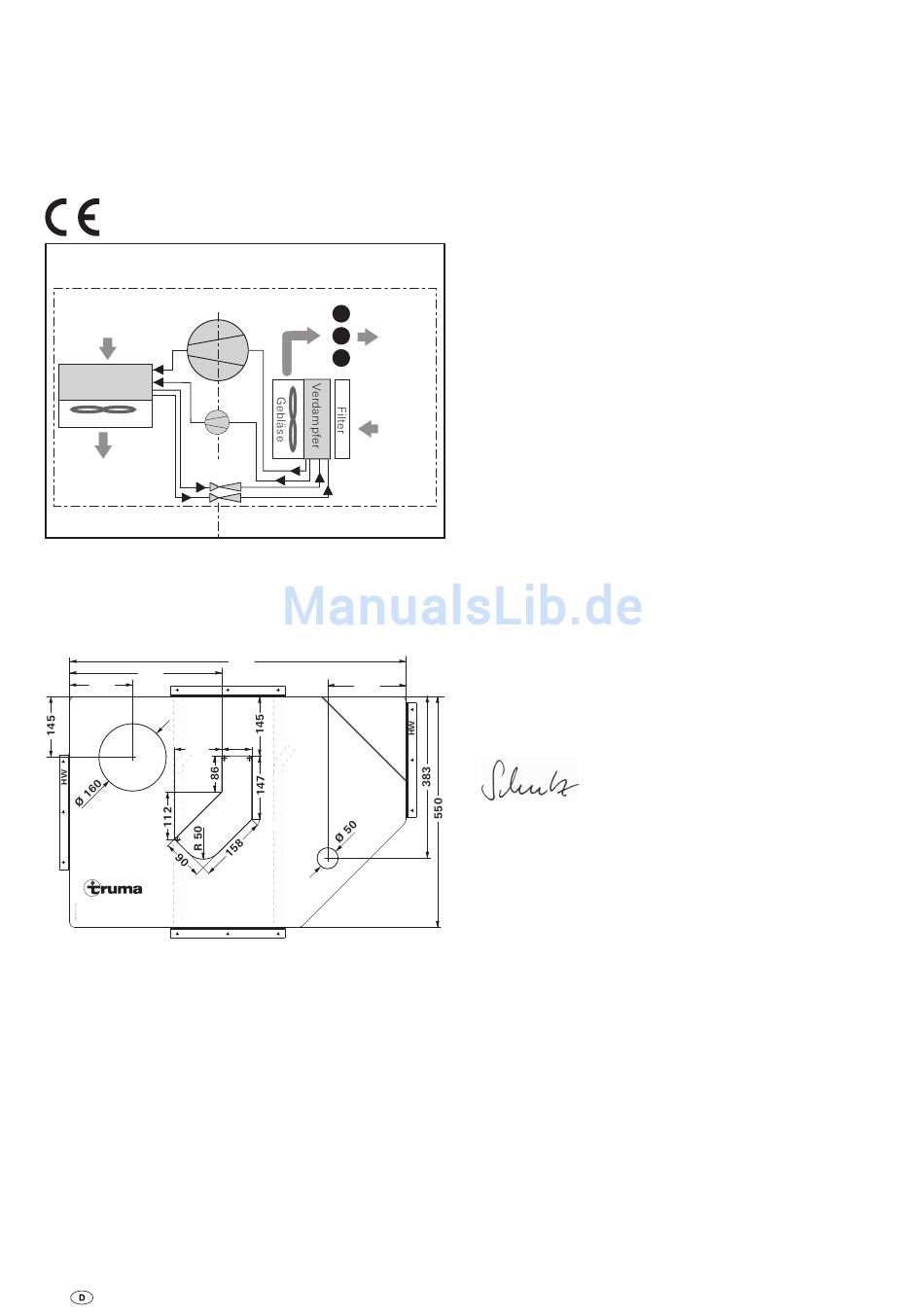

Funktionsschema
Versorgungs- Kompressor
luft-Zufuhr
von außen
Verflüssiger
Gebläse
Versorgungsluft-
Drossel
Abgang nach
außen-unten
Hochdruckseite
Bild 12
Maße für den Einbau
Maße in mm.
365
150
HW
LE
112
LA
Saphir vario
HW
Bild 13
10
Kaltluft-
Austritt
Umluft-
Ansaugung
von innen
Niederdruckseite
800
186
65
45°
KO
Konformitätserklärung
1. Stammdaten des Herstellers
Name: Truma Gerätetechnik GmbH & Co. KG
Anschrift: Wernher-von-Braun-Str. 12, D-85640 Putzbrunn
2. Identifikation des Gerätes
Typ / Ausführung:
Klimasystem Saphir vario
3. Erfüllt die Anforderungen folgender EG-Richtlinien
3.1 Elektromagnetische Verträglichkeit 2004/108/EG
3.2 Niederspannungsrichtlinie 2006/95/EG
3.3 Funkentstörung im KFZ UN ECE R10
3.4 Druckgeräte Richtlinie 97/23/EG
3.5 Altfahrzeugrichtlinie 2000/53/EG
und trägt die Typgenehmigungsnummer E24 10R-040991
und das CE-Zeichen.
4. Grundlage des Konformitätsnachweises
EN55014-1:2000+A1:2001+A2:2002;
EN61000-3-2:2000+A2:2005;
EN61000-3-3:1995+ A1:2001; EN55014-2:1997+A1:2001;
EN61000-4-2:1995+A1:1998+A2:2001;
EN61000-4-4:1995+A1:2001+A2:2001;
EN61000-4-5:1995+A1:2001; EN61000-4-6: 1996+A1:2001;
EN61000-4-11:1994+A1:2001; EN378:2003; EN814:1997;
EN60335-1; EN60335-2-40;
EN60204-1: 2004/108/EG, 2006/104/EG, 2005/83/EG,
2006/28/EG, 2000/53/EG
5. Überwachende Stelle
National Standards Authority of Ireland (NSAI)
6. Angaben zur Funktion des Unterzeichners
Unterschrift: ppa Axel Schulz
Leitung Produktcenter Putzbrunn, 21.10.2013
