5
11
6
13
7 3
X 4 X 10 X 7
1 1
1
X 6 13
X 2

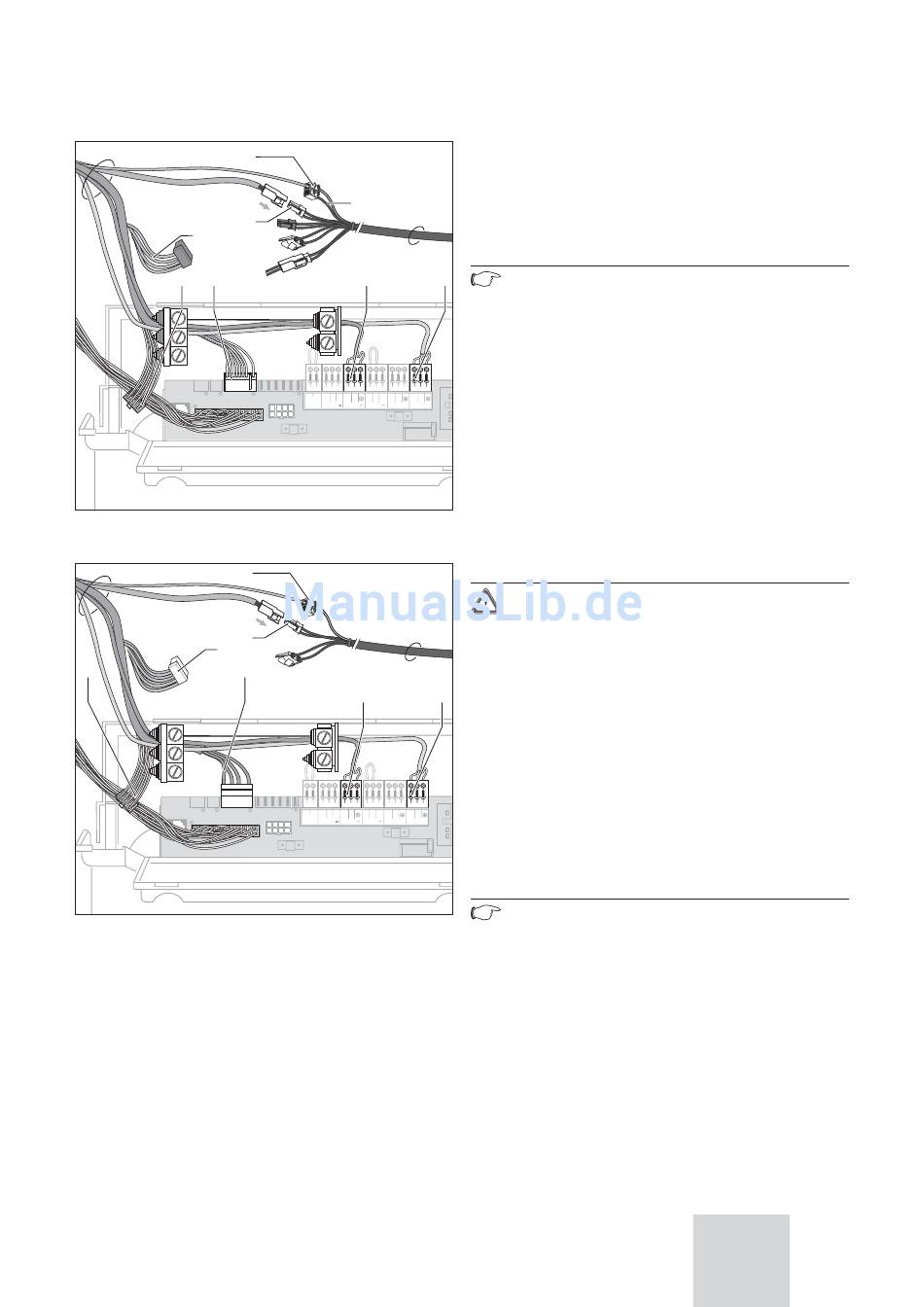

Sl. 5.4 Električni priključek pri napravah ecoVIT/2 in icoVIT/1
5
11
6
3
7 13
X 4 X 10 X 40
1 1
1
X 6 13
X 2
Sl. 5.5 Električni priključek pri napravah ecoVIT/3 in icoVIT/2
Legenda:
3 ploščati vtič (samo ecoVIT/2 in icoVIT/1)
4 Omrežni vtikač
5 Lestenčna sponka
6 Vtična puša za temperaturno tipalo zbiralnika (bela)
7 Vtikač signalne napeljave (8-polni, samo za priključitev enega
opcijskega multi-fukcijskega modula 1 iz 5) (samo ecoVIT/2 in
icoVIT/1)
8 Vtično mesto X1 za polnilno črpalko polnilnika
9 Črna
10 Vijolična
11 Kabelska povezava actoSTOR
12 Priključni kabel ogrevalne naprave
13 ploščati vtič (e-vodilo) (samoecoVIT/3 in icoVIT/2)
Navodilo za upravljanje in instalacijo actoSTOR 104882_02
10
9
12
4
1 X 8 1
7 8 9
L N 3 4 5 L N L N
Anl -
Therm
RT 24V 230V RT 230V Pumpe 2. Pumpe
X 3
10
12
4
X 8 1
1
7 8 9 L N 3 4 5 L N L N
Anl -
Therm
RT 24V 230V RT 230V Pumpe 2. Pumpe
X 3
• Uvedite omrežno napeljavo skozi eno zaščiteno
izvrtino na zadnji strani naprave.
• Položite kabel v napravi vzdolž kabelske napeljave do
E-Box na actoSTOR
• Priključite omrežno napeljavo na vtikač (1) v E-Box na
actoSTOR.
Napotek!
8
Oskrba z napetostjo za ecoVIT/icoVIT se izvede
preko kabelske povezave zbiralnika.
• Uvedite kabelsko napeljavo actoSTOR skozi specialno
zaščiteno izvrtino na zadnji steni ku ecoVIT/icoVIT in
nato do električne omarice.
• ecoVIT/2 in icoVIT/1:
Priključite ploščati vtič (3) na vtično mesto X7 ploščice
tiskanega vezja;
ecoVIT/3 in icoVIT/2:
Priključite ploščati vtič (13) na vtično mesto X40
ploščice tiskanega vezja;
• Uporabite pravi ploščati vtič (glejte legendo k sl. 5.4
in 5.5, poz. 3 ali 13). Odstranite označitev ploščatega
vtiča in ga priključite na ploščico tiskanega vezja.
Preverite ustrezen stik.
Pozor!
Preverite ustrezno prileganje ploščatega vtiča v
vtično mesto X7 pri napravah
ecoVIT/2 in icoVIT/1 oz. X40 pri ecoVIT/3 in
icoVIT/2. Če vtič ni pravilno priključen, se lahko
pojavijo motnje v delovanju.
8
• Vstavite vtikač za priključek omrežja (4) na ustrezno
vtično mesto na ecoVIT/icoVIT.
• Odstranite mostiček iz lestenčne sponke in povežite
die NTC-napeljavo (vijolična) z vijoličnim kablom na
lestenčni sponki (5) na ecoVIT/icoVIT.
• Vstavite vtikač tipala temperature zbiralnika (modri
kabel) v belo vtičnico (6) na kabelski napeljavi na
ecoVIT/icoVIT.
• Priključite cirkulacijsko črpalko, če je potrebno na
vtikač (2) v E-Box na actoSTOR.
Napotek!
Na vtikač (2) se lahko alternativno
k cirkulacijski črpalki priključi sledeča oprema:
- Eksterno javljanje napake/javljanje delovanja
- Zunanji plinski ventil
Izbrira konkretne funkcije se izvede v diagnostičnem
sistemu ecoVIT/icoVIT pod diagnostično točko d.27.
Tovarnišlo je nastavljena funkcija "Cirkulacijska
črpalka". Izvedite nastavitev ustrezno z navodilom za
instalacijo na ecoVIT/icoVIT.
• Priključite črpalko zbiralnika (opremo) električno na
vtično mesto (X1, črpalka 2) (8) na glavno platino na
ecoVIT/icoVIT (glej navodilo za instalacijo ecoVIT/
icoVIT).
Instalacija 5
SI 9
