2
01-16, DIG, RPM: Ein Klick auf den jeweiligen Button aktiviert bzw. deaktiviert die
Darstellung des entsprechenden Signals im Darstellungsfenster. Der Kanal bleibt aktiv.
3

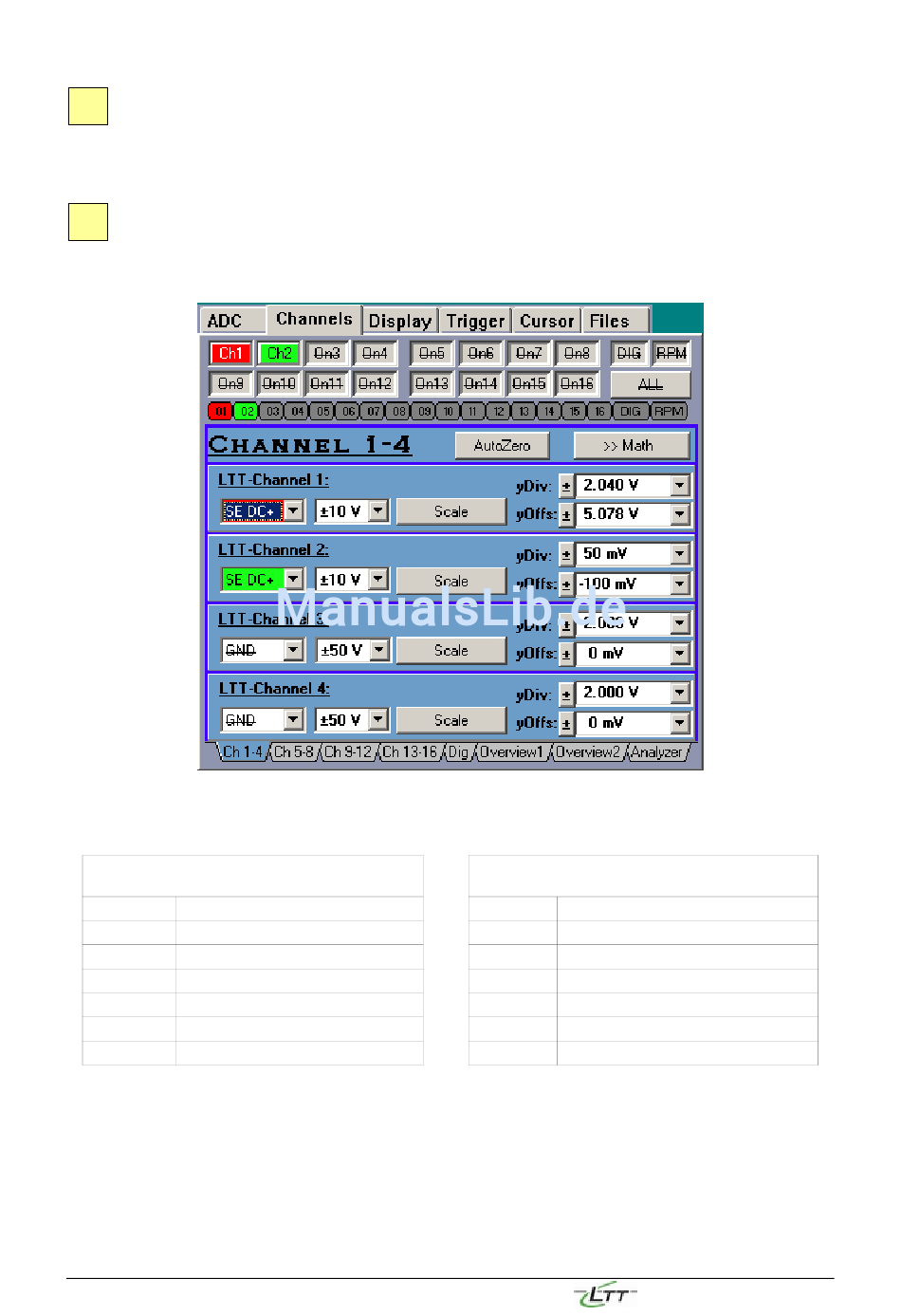

Im Fenster dieses Bereiches können nun für alle aktivierten Kanäle verschiedene
Einstellungen vorgenommen werden.
Mit dem Auswahlmenü auf der linken Seite kann die Eingangs-Kopplung für den
entsprechenden Kanal festgelegt werden:
Kanal mit AC/DC Umschaltung
GND Masse (Ground)
SE DC+ Single Ended DC Plus (0,1 MΩ)
SE DC- Single Ended DC Minus (0,1 MΩ)
DE DC Differential Ended DC (0,1 MΩ)
SE AC+ Single Ended AC Plus
SE AC- Single Ended AC Plus
DE AC Differential Ended AC
SE steht für „Single Ended", es wird also nur eine der beiden differentiellen Buchsen
aktiviert. Plus steht für die untere Buchsenreihe und Minus für die obere. DE steht für
„Differential Ended", zur Messung von differentiellen Signalen. Der ausgewählte Zustand
wird durch Leuchtdioden am Gerät signalisiert.
Im Auswahlmenü daneben wird der Eingangsbereich festgelegt. Dieser ist abhängig von
dem Eingangswiderstand des jeweiligen Kanals:
LTTview (V. 3.0)
Kanal mit Impedanzumschaltung
GND Masse (Ground)
SE DC+ Single Ended DC Plus (0,1 MΩ)
SE DC- Single Ended DC Minus (0,1 MΩ)
DE DC Differential Ended DC (0,1 MΩ)
SE 1M+ Single Ended DC 1:10 Plus (1 MΩ)
SE 1M- Single Ended DC 1:10 Minus (1 MΩ)
DE 1M Differential Ended DC 1:10 (1 MΩ)
20 Handbuch Version 3.11
