C. Widerstandsmessung
Ω
Warnung
Zur Vermeidung von Beschädigungen des Messgeräts
oder der zu prüfenden Geräte, ist die Spannungs-
versorgung der Schaltung auszuschalten und es sind
alle Hochspannungskondensatoren zu entladen, bevor
der Widerstand gemessen wird.
Die Widerstandsmessbereiche sind:
200,0Ω, 2,000kΩ, 20,00kΩ, 200,0kΩ, 2,000MΩ und
20,00MΩ.

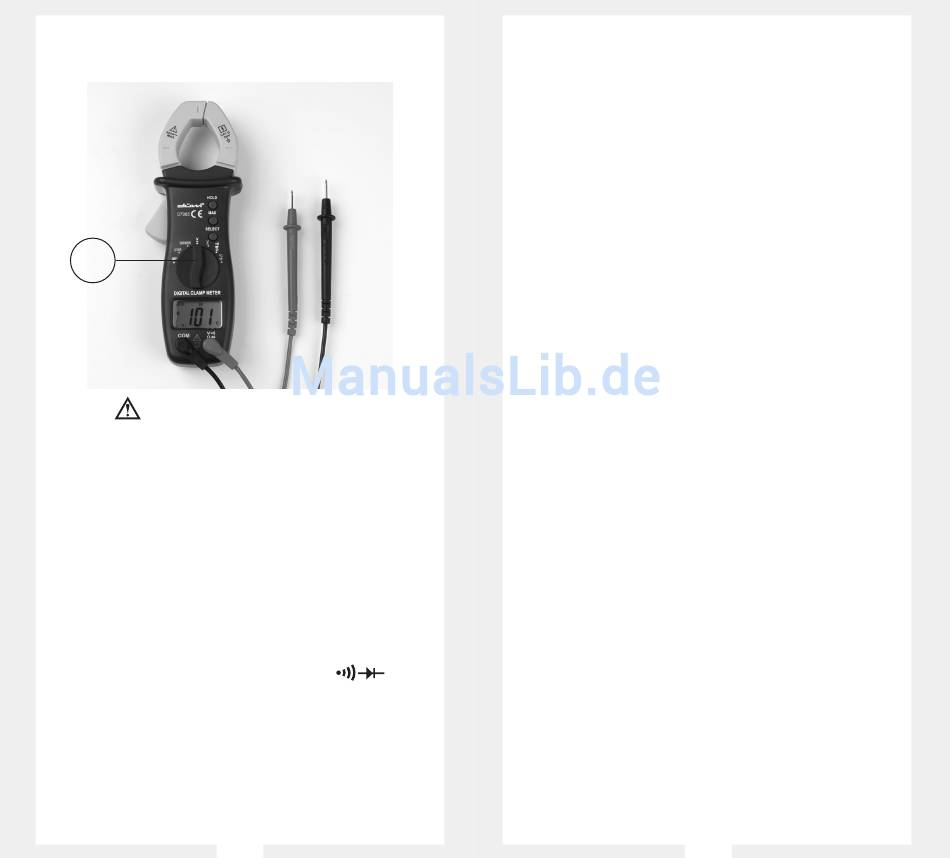

Für die Messung des Widerstands schließen Sie das
Messgerät wie folgt an:
1. Stecken Sie die rote Messleitung in den
Anschluss und die schwarze Messleitung in den COM
Anschluss.
2. Stellen die den Drehschalter auf Ω
3. Verbinden Sie die Messleitungen mit dem zu
messenden Objekt.
Der gemessene Wert wird im Display angezeigt.
rot | schwarz
VΩ
16
Anmerkung
Die Messleitungen können 0,1Ω bis 0,3Ω als Fehler der
Widerstandsmessung hinzufügen.
• Bei Messungen hoher Widerstände (> 1MΩ) können
einige Sekunden bis zu einer stabilen Anzeige
vergehen.
• Falls die Ω – Anzeige bei kurzgeschlossenen
Messleitungen nicht ≤ 0,5Ω ist, ist auf lose
Messleitungen, eine falsch gewählte Funktion oder
aktivierte Datenhaltefunktion zu prüfen.
• Auf dem LCD-Display wird OL für einen offenen
Stromkreis angezeigt oder der geprüfte
Widerstandswert ist höher, als der Maximal-
messbereich des Messgeräts.
• Der Widerstandsmessbereich ist voreingestellt auf
den Modus automatische Messbereichswahl.
• Das Entfernen der geprüften Objekte aus dem
Schaltkreis kann bei der Messung zu einem
genaueren Messergebnis führen.
• Nachdem die Widerstandsmessung abgeschlossen
wurde, ist die Verbindung zwischen den
Messleitungen und der zu prüfenden Schaltung zu
trennen und die Messleitungen aus den
Eingangsbuchsen zu entfernen.
