REV Ritter DT-1180 Bedienungsanleitung

ELEKTROSMOGMESSGERÄT
Bedienungsanleitung Typ: DT-1180
Electromagnetic radiation tester
GB
Instruction Manual
Appareil de mesure de l'électrosmog
FR
Mode d'emploi
Aparato de medición de contaminación
ES
electromagnética
Manual de instrucciones
REV Ritter GmbH
Frankenstraße 1-4
D-63776 Mömbris
www.rev.biz
1
2
5
1
4
6
3
2
3
2
1
DE
Das Elektrosmog Messgerät ist eine neue Generation von Messgerät zur kostengünstigen und präzisen
Ermittlung von elektromagnetischer Strahlung.
AUFBAU

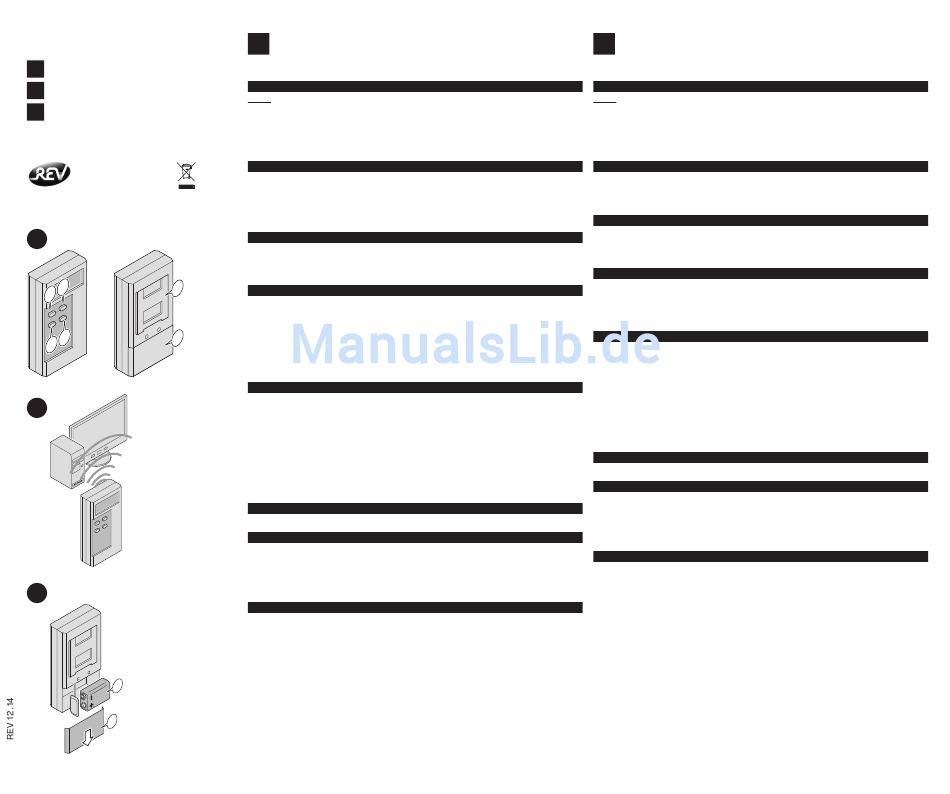

(Bild 1)
1. EIN / AUS Taster
2. Auswahl Frequenzband (niedrig / hoch)
3. Messwert halten
4. Halten des max. Messwertes
5. Geräte Halter
6. Batterie Abdeckung
SPEZIFIKATIONEN
• Einfache Bedienung und schnelle Erfassung der elektromagnetischen Umgebungsstrahlung.
Kostengünstig und handliche Bauform.
• Der zu prüfende Frequenzbereich lässt sich zwischen niedrigem und hohem Frequenzband
umschalten.
• Genauigkeit im unteren Frequenzbereich besser als 5Hz.
• Erfüllt die CE-Richtlinien
GEBRAUCH
1. Ermittlung von elektromagnetischer Umgebungsstrahlung wie z.B. Schlafzimmer, Wohnzimmer, Büro
oder Arbeitszimmer.
2. Ermittlung der elektromagnetischen Ausstrahlung von Geräten wie z.B. von Mobiltelefonen, Computer,
Fernseher, Kopierer, Faxgeräte, Klimaanlagen, Kühlschränken und anderen elektrischen Geräten.
DURCHFÜHREN VON MESSUNGEN
1. Drücken Sie zunächst die Einschalttaste „Power", nun mit Hilfe der Taste „Low/High" das Messgerät
auf den gewünschten Frequenzbereich
(hoch / niedrig) einstellen.
2. Messgerät langsam an das zu messende Gerät halten (Bild 2).
Bei kleineren Geräten das Messgerät näher an das Messobjekt halten.
Hinweis: Möglichst gleichmäßigen Abstand zwischen Messgerät und Messobjekt während
der Messung halten.
3. Während der Messung ist der Winkel zwischen Messgerät und Messobjekt entscheidend für ein
genaues Messergebnis.
TECHNISCHE DATEN
• Abmessungen: (L x B x H) 132mm x 69mm x 29mm
• Gewicht: 200g
• Anzeige: LCD-Display, max. Anzeige bis 1999
• Anzeige der Messbereiche: LOW: V/m HIGH: µW/cm²
• Auflösung: Niedriger Frequenzbereich: 1V/m;
Hoher Frequenzbereich: 1µW/cm²
• Frequenzbereich: 5Hz - 400kHz (niedriger Frequenzbereich)
30MHz – 2000MHz (hoher Frequenzbereich)
• Messabstand: ca. 300ms
• Messbereichsüberschreitung mit Anzeige „OL"
• Batterietyp: 9V, Typ 6LR61
• Zubehör: Bedienungsanleitung, 9V Block-Batterie
BATTERIEWECHSEL
Wie Sie die Batterie wechseln können, sehen Sie in Bild 3!
ENTSORGUNG
Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum
unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die
Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen
dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der
Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES
RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.
GARANTIE
Dieses REV-Produkt durchläuft während der Fertigung mehrere, nach neuesten Techniken aufgebaute
Prüfstationen. Sollte dennoch ein Mangel auftreten, leistet REV im nachfolgenden Umfang Gewähr:
1. Die Dauer der Garantie beträgt 24 Monate ab dem Kaufdatum.
2. Das Gerät wird von REV entweder unentgeltlich nachgebessert oder ausgetauscht, wenn es innerhalb
der Gewährleistungspflicht nachweisbar wegen eines Fertigungs- oder Materialfehlers unbrauchbar
wird.
3. Die Haftung erstreckt sich nicht auf Transportschäden sowie auf Schäden, die durch fehlerhafte
Installation entstehen.
4. Wird innerhalb von 6 Monaten nach Nichtanerkennung des Haftungsfalles durch REV kein
Widerspruch eingelegt, verjährt das Recht auf Nachbesserung.
5. Im Gewährleistungsfall ist das Gerät zusammen mit dem Kaufbeleg und einer kurzen
Mangelbeschreibung an den Händler oder REV zu senden.
6. Ohne Garantienachweis erfolgt Nachbesserung ausschließlich gegen Berechnung.
GB
The electromagnetic radiation measurement is a new generation of product, which is used for cheap and
exact measurement of electromagnetic radiation.
STRUCTURE
(Fig. 1)
1. ON / OFF key
2. Frequency range (low / high)
3. Data lock key
4. Maximum lock key
5. Instrument holder
6. Battery cover
SPECIFICATIONS
• Simple operated and quick survey of electromagnetic radiation. Value for money and easy to carry.
• The test frequency band can be divided into low and high.
• Test precision measuring the lowest frequencies up to 5Hz.
• Designed to meet CE.
APPLICATION
1. Testing for environmental electromagnetic radiation. For example bedroom, living room, office,
computer room.
2. Measurement of electromagnetic radiation used in electrical equipment. For example mobile phone,
computers, televisions, copiers, fax machines, air conditioners, and other electrical machines.
MEASUREMENT PROCEDURES
1. Press key „Power" and set the frequency range with key „Low/High".
2. Hold the measurement slowly close to the object under test (Figure 2). If the measured object is
small, hold the tester more closed to the object.
Note: The distance measured object can be high.
3. During the measurement the angle between object and tester is most important for a great value.
TECHNICAL SPECIFICATIONS
• size: 132mm (length) 69mm (wide) 29mm (high)
• Weight: 200g
• LCD display, maximum reading 1999
• Range: LOW: V / m HIGH: µW/cm²
• Accuracy: low- frequency: 1V/m
high-frequency: 1µW/cm²
• Test Bandwidth: 5Hz – 400kHz (low frequency);
30MHz – 2000MHz (high-frequency)
• Sampling time: about 0.3 seconds
• Overload Tip: LCD displays „OL"
• Battery Model: 9V, type 6LR61
• Accessories: manual, 9V battery
REPLACE BATTERY
How to change the battery see in figure 3!
WEEE-REFERENCE OF DISPOSAL
In accordance with European defaults used electrical and electronics devices may no more be given to
the unsorted waste. The symbol of the waste bin on wheels refers to the necessity of separate collection.
Please help with environmental protection and see to it that this device is given to the for this purpose
designated systems of waste sorting if you do not use it any longer.
GUIDELINE 2012/19/EU of the EUROPEAN PARLIAMENT AND the COUNCIL of July 04th 2012 about
electrical and electronics old devices.
WARRANTY
During manufacturing this REV product is passed through several quality testing stations which are set
up with newest technology. Should nevertheless a defect arise, REV offers a warranty to the following
extent:
1. The duration of the warranty is 24 months after the date of purchase.
2. The unit is either repaired or replaced by REV free of charge or if it can be shown that it has become
unusable during the warranty period due to a manufacturing or material defect.
3. The liability does not cover transport damages or damaged incurred through defective installation.
4. If REV repudiates the warranty claim and no objection is made within 6 months, the right to repair
becomes time-barred.
5. In a warranty case the unit must be sent to the dealer or REV together with the sales slip and a short
description of the defect.
6. If there is no proof for a warranty liability being in place, any repair carried out will be invoiced.
