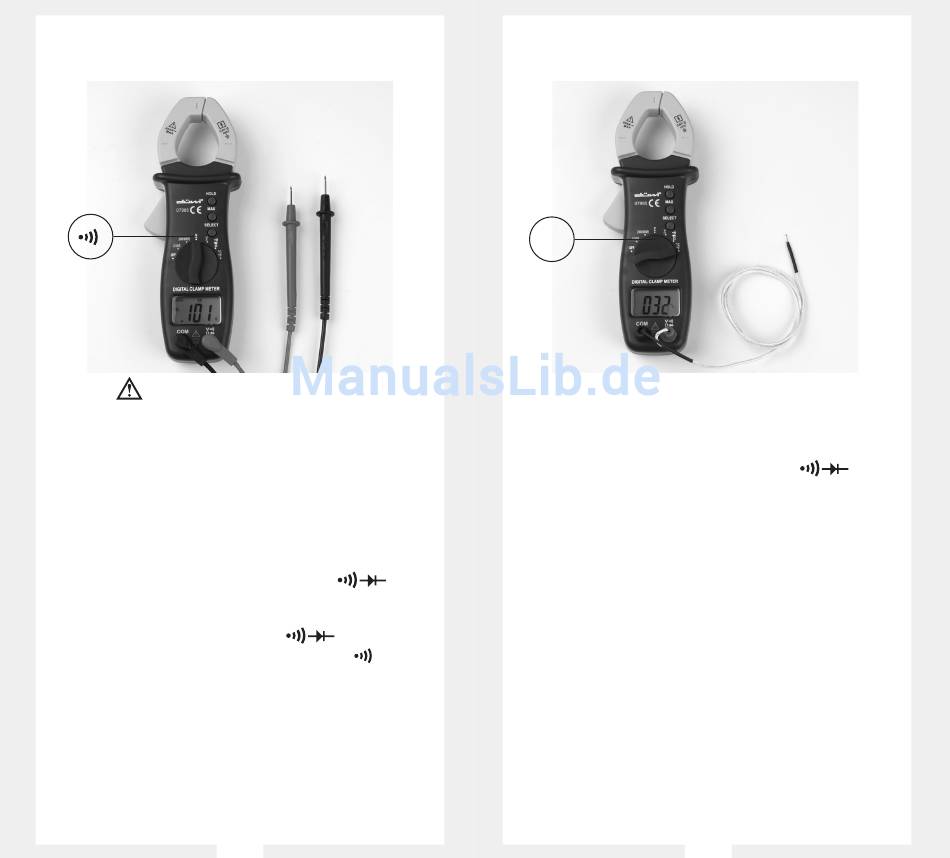

E. Durchgangsprüfung
Warnung
Zur Vermeidung von Beschädigungen des Messgeräts
oder der zu prüfenden Bauteile, ist die Spannungs-
versorgung der Schaltung auszuschalten und es sind
alle Hochspannungskondensatoren zu entladen, bevor
auf Durchgang geprüft wird.
Für die Prüfung auf Durchgang ist das Messgerät wie folgt
anzuschließen:
1. Stecken Sie die rote Messleitung in den
Anschluss und die schwarze Messleitung in den COM
Anschluss.
2. Stellen die den Drehschalter auf
Sie die Taste SELECT, um den Messmodus
wählen.
3. Der Summer gibt einen Ton ab, wenn der Widerstand
einer geprüften Schaltung unter 50Ω liegt.
4. Der Summer kann u.U. keinen Ton abgeben, wenn
der Widerstand einer geprüften Schaltung zwischen
50Ω und 120Ω liegt.
5. Der Summer gibt keinen Ton ab, wenn der Wider-
stand einer geprüften Schaltung über 120Ω liegt.
rot | schwarz
VΩ
und drücken
zu
20
F. Temperaturmessung
°C
°F
Für die Prüfung auf Temperatur ist das Messgerät wie
folgt anzuschließen:
1. Spezielles Messkabel mit Wärmefühler einstecken.
Stecken Sie die rote Messleitung in den
Anschluss und die schwarze Messleitung in den COM
Anschluss.
2. Stellen die den Drehschalter auf °C °F und drücken
Sie die Taste SELECT, um den Messmodus °C oder °F
zu wählen.
3. Vorderen Messfühler an zu messenden Objekt anlegen.
4. Die zu messende Temperatur wird im Display ange-
zeigt.
VΩ
21
