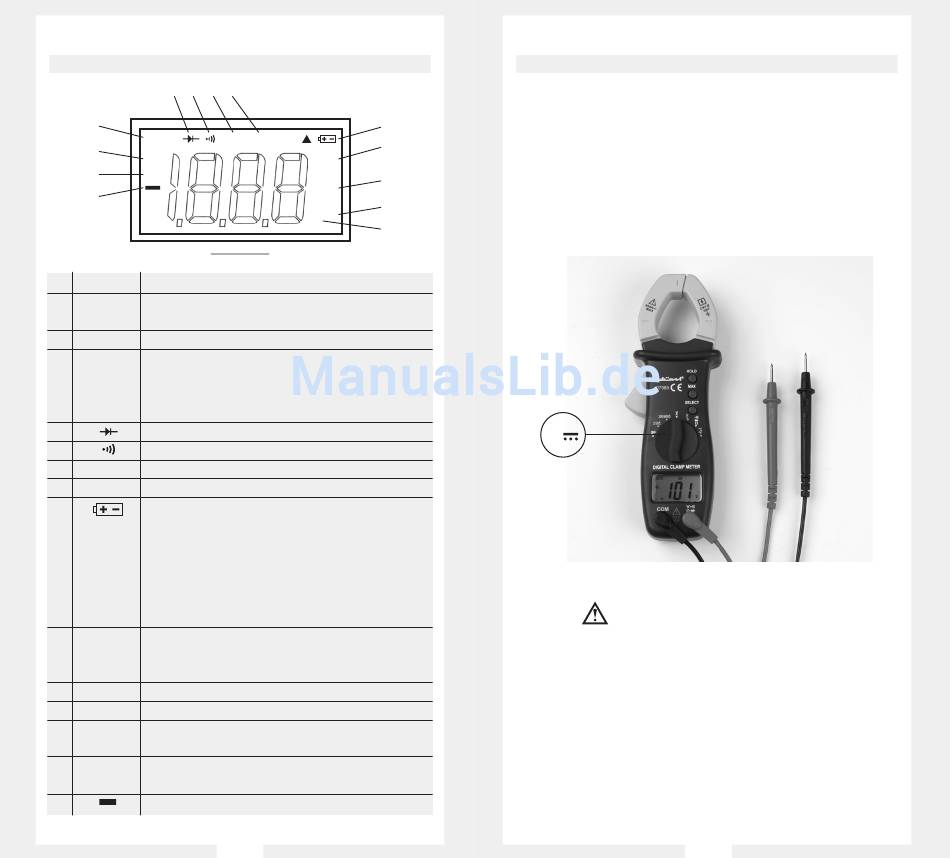

DISPLAY-SYMBOLE

4 5 6
3
AUTO
M.H D.H hFE
2
DC
1 AC
14
Nr. Symbol Bedeutung
1 AC Anzeige für Wechselstrom bzw.
Wechselspannung
2 DC Anzeige für Gleichspannung
3 Das Messgerät befindet sich im Modus
AUTO
"Automatischer Messbereich", in welchem
das Messgerät den Messbereich mit der
besten Auflösung automatisch wählt.
4 Testen von Dioden.
5 Der Durchgangssummer ist aktiviert.
6 M.H Der maximale Messwert wird angezeigt.
7 D.H Datenhaltefunktion ist aktiv.
8 Die Batterie ist schwach.
Warnung: Zur Vermeidung falscher
Messwerte, welche evtl. zu einem elek-
trischen Schlag oder Verletzungen von
Personen führen können, ist die Batterie
schnellstmöglich auszutauschen, wenn
diese Anzeige erscheint.
9 Ω Ohm. Die Einheit für den Widerstand
KΩ Kiloohm: 1 x 10
MΩ Megaohm: 1 x 10
10 °C °F Temperatur in Grad oder Fahrenheit
11 A Ampere, die Einheit für den Strom.
12 V Volt, die Einheit für die Spannung.
mV Millivolt, 10
13 OL Der Eingangswert ist zu hoch für den
ausgewählten Bereich.
14 Gibt negative Polarität an.
7
8
9
MkΩ
10
°C °F
11
mVA
µ
12
13
3 bzw. 1.000 Ohm
bzw. 1.000.000 Ohm
6
bzw. 0,001 Volt
-3
12

MESSBETRIEB

Messbereichsüberschreitung: „1" wird im Display ange-
zeigt
Bei Anzeige Messung sofort beenden und anderen
Messbereich wählen.
A. Gleichspannungsmessungen
V
Warnung
Zur Vermeidung von Gefahren für Sie und
Beschädigungen des Messgerätes durch elektrische
Schläge, dürfen keine Spannungen über 250V AC/DC
gemessen werden.
Die Gleichspannungsmessbereiche sind: 200,0mV,
2,000V, 20,00V, 200,0V und 250V.
rot | schwarz
