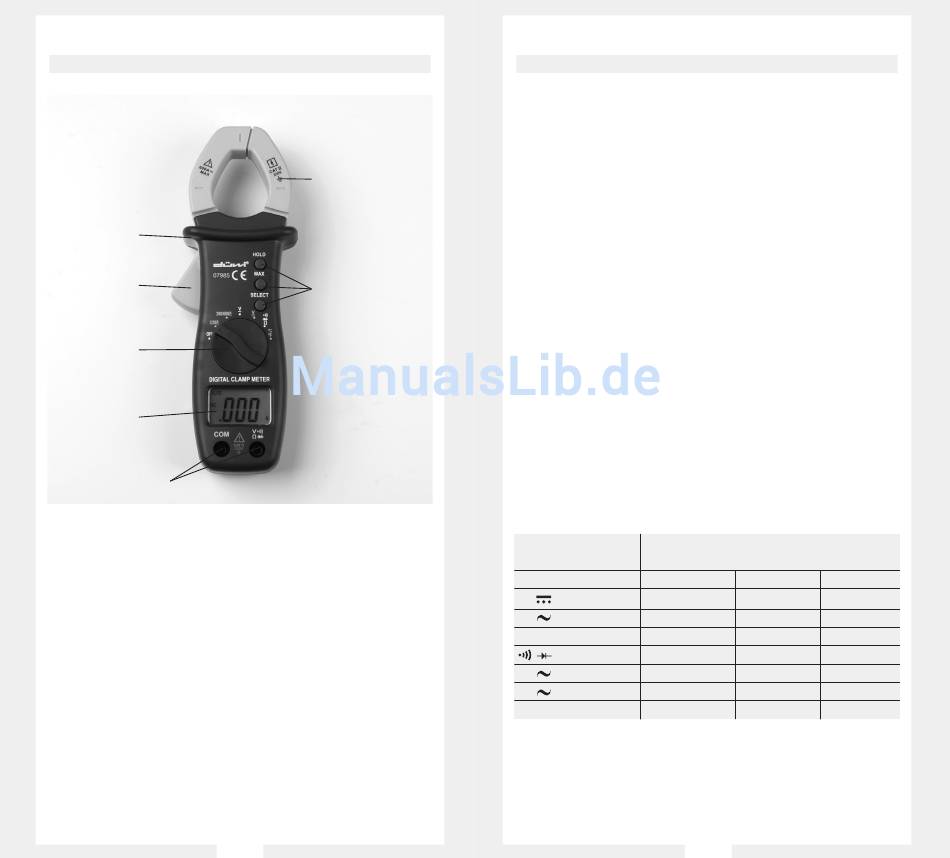

AUFBAU DES MESSGERÄTES
6
5
4
2
1
1. Eingangsbuchsen
2. LCD-Display
3. Funktionstasten
4. Drehschalter
5. Hebel: Drücken Sie den Kipphebel, um die
Stromzange zu öffnen. Wird der Druck auf den
Hebel reduziert, schließt die Zange wieder.
6. Handschutz: zum Schutz vor dem Greifen in den
Gefahrenbereich.
7. Stromzange: zur Aufnahme des durch den Leiter
fließenden Wechselstroms.
7
3
10
WIRKUNG DER FUNKTIONSTASTEN
Die folgenden Tabellen geben einen Überblick über die
Anwendungsmöglichkeiten der Funktionstasten:
HOLD
Drücken Sie HOLD während der
Messung um das Meßergebnis
festzuhalten. Das Messgerät gibt ein
akustisches Signal (Piepton) und D.H
erscheint im Display.
MAX
Drücken Sie MAX vor der Messung
um den Höchstwert des Meßergebnis
festzuhalten. Das Messgerät gibt ein
akustisches Signal (Piepton) und M.H
erscheint im Display.
SELECT
Zum Umschalten zwischen akustischer
Durchgangsprüfung und Diodentest,
drücken Sie SELECT.
Nicht jede Funktionstaste kann bei jeder Stellung des
Drehschalters verwendet werden. Die beiden nächsten
Tabellen beschreiben, welche Funktionstasten mit
welcher Stellung des Drehschalters verwendet werden
können.
Stellung des
Funktionstasten
Drehschalters
SELECT
V
—
V
—
—
Ω
•
A 2/20A
—
A 200/600A
—
°C °F
•
— nicht anwendbar
• anwendbar
MAX
HOLD
•
•
•
•
—
•
—
•
•
•
•
•
—
•
