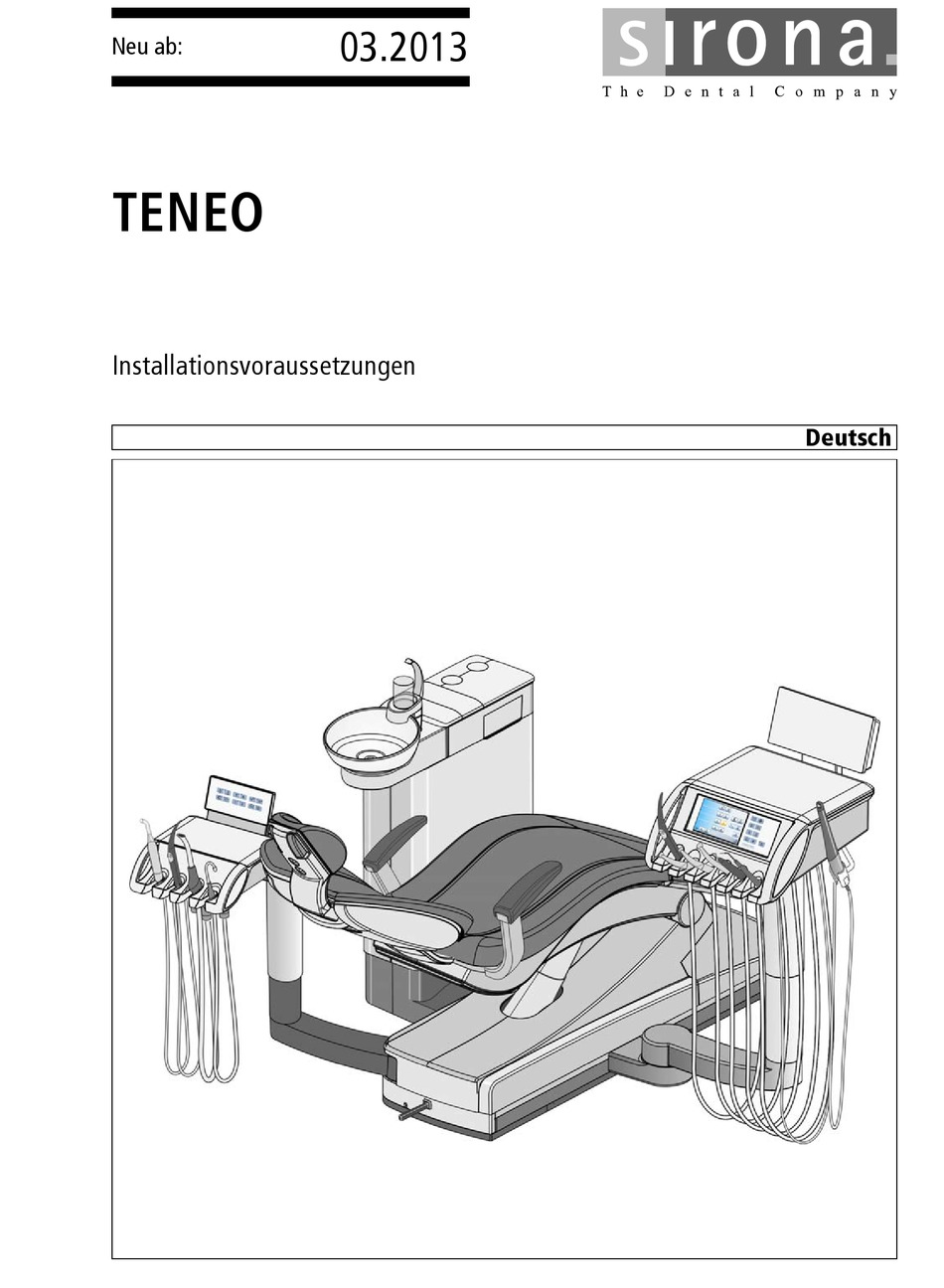

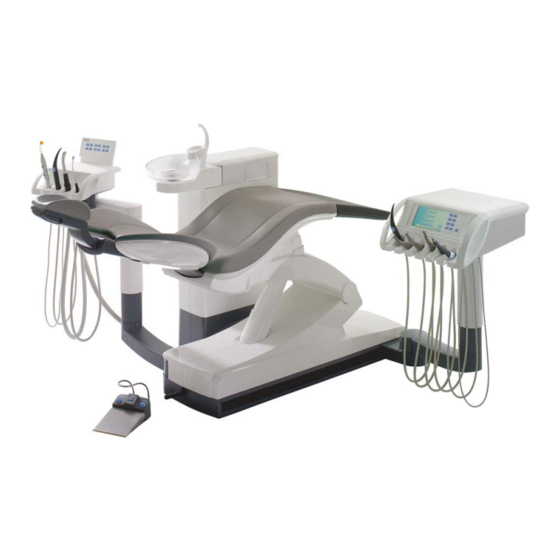

- Seite 1 MPKOMNP kÉì=~ÄW== qbkbl fåëí~ää~íáçåëîçê~ìëëÉíòìåÖÉå aÉìíëÅÜ Titelseite...
-
Seite 3: Inhaltsverzeichnis
Sirona Dental Systems GmbH Installationsvoraussetzungen TENEO Inhaltsverzeichnis Allgemeine Angaben ....................Hinweise zu den Installationsvoraussetzungen ..........Kennzeichnung der Gefahrenstufen ............. Sicherheitshinweise....................Installation durch Fachpersonal ..............Funktelefone ....................Änderungen und Erweiterungen am Gerät ........... Stromanschluss..................... Bauseitige Installation ....................Untergrund, Fußboden.................. 3.1.1 Druckbelastung .................. - Seite 4 Sirona Dental Systems GmbH Installationsvoraussetzungen TENEO Elektromagnetische Verträglichkeit ................Zubehör......................Elektromagnetische Aussendung..............Störfestigkeit ....................Schutzabstände .................... Fußschalter-Funkschnittstelle ............... Checkliste......................... Aufstellungsort ....................Bauliche Voraussetzungen ................IT Hardware ....................Netzwerk ....................... EDV....................... 61 93 721 D3509 D3509.021.01.11.01 03.2013...
-
Seite 5: Allgemeine Angaben
Sirona Dental Systems GmbH 1 Allgemeine Angaben Installationsvoraussetzungen TENEO 1.1 Hinweise zu den Installationsvoraussetzungen Allgemeine Angaben Allgemeine Angaben Hinweise zu den Installationsvoraussetzungen Hinweise zu den Installationsvoraussetzungen Produkt TENEO Diese Unterlage beschreibt die Installationsvoraussetzungen der Behandlungseinheit TENEO. Sie enthält die folgenden Informationen: ●... -
Seite 6: Sicherheitshinweise
Dritter betrieben werden. Der Benutzer trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör. Werden Geräte angeschlossen, die nicht von Sirona freigegeben sind, müssen diese den geltenden Normen entsprechen, z. B.: ● IEC 60950 für datentechnische Geräte (z. B. PC), sowie ●... -
Seite 7: Stromanschluss
Sirona Dental Systems GmbH 2 Sicherheitshinweise Installationsvoraussetzungen TENEO 2.4 Stromanschluss Stromanschluss Stromanschluss WARNUNG Gefahr durch Stromschlag Schalten Sie das Versorgungsnetz unbedingt spannungsfrei, BEVOR Sie mit der Installation beginnen. Es besteht die Gefahr eines elektrischen Schlags. Personen können geschädigt oder elektrische Komponenten des Geräts zerstört werden. -
Seite 8: Bauseitige Installation
3 Bauseitige Installation Sirona Dental Systems GmbH 3.1 Untergrund, Fußboden Installationsvoraussetzungen TENEO Bauseitige Installation Bauseitige Installation Untergrund, Fußboden Untergrund, Fußboden Unebenheiten Der Fußboden muss nach DIN 18 202 eben und waagrecht sein. Bei Unebenheiten bis 2mm können die im Beipack vorhandenen Ausgleichsplatten (A) verwendet werden. -
Seite 9: Medienqualität
Sirona Dental Systems GmbH 3 Bauseitige Installation Installationsvoraussetzungen TENEO 3.3 Medienqualität Medienqualität Medienqualität < 0,18 bar > 500 l/min 1 bar = 14.5 PSI < 7,5 bar > 2,5 bar > 5,5 bar < 6,0 bar > 50 l/min > 2,5 l/min >... - Seite 10 3 Bauseitige Installation Sirona Dental Systems GmbH 3.3 Medienqualität Installationsvoraussetzungen TENEO Wasserqualität Kalkablagerungen und Korrosionsrückstände im Leitungswasser können zu folgenden Betriebsstörungen führen: ● Früheres Zusetzen der Filter im Gerät ● Schnelles Verstopfen der feinen Wasserwege und Düsen in den Behandlungsinstrumenten Aus diesen Gründen müssen folgende Punkte berücksichtigt werden:...
-
Seite 11: Luftqualität
Sirona Dental Systems GmbH 3 Bauseitige Installation Installationsvoraussetzungen TENEO 3.3 Medienqualität Luftqualität Luftqualität Zum Antrieb der Turbine, zur Kühlung der Bohrantriebe sowie für Kühlspray wird ölfreie, trockene und hygienisch einwandfreie Druckluft benötigt. Installieren Sie einen Kondenswasserabscheider K. ● Zulässiger Luftdruck: 5,5bar (80psi) bis 7,5bar (109psi) ●... -
Seite 12: Überflurmontage Der Versorgungsleitungen
3 Bauseitige Installation Sirona Dental Systems GmbH 3.4 Überflurmontage der Versorgungsleitungen Installationsvoraussetzungen TENEO Überflurmontage der Versorgungsleitungen Überflurmontage der Versorgungsleitungen Alternative Leitungsführung Über- und Unterflurmontage Die Versorgungsleitungen können über dem Fußboden (Überflurmontage) oder durch den Fußboden (Unterflurmontage) verlegt werden. Zur Verlegung der Versorgungsleitungen durch den Fußboden, siehe „Unterflurmontage der Versorgungsleitungen“... -
Seite 13: Unterflurmontage Der Versorgungsleitungen
3.5.1 Installationsschablone Installationsschablone Zum Verlegen der Rohrenden im Installationsfeld wird empfohlen, die Installationsschablone (REF 33 15 830) bei Sirona zu bestellen. Mit Hilfe der Skizze kann im Bedarfsfall die Schablone auch selbst angefertigt werden. 61 93 721 D3509 D3509.021.01.11.01 03.2013... - Seite 14 3 Bauseitige Installation Sirona Dental Systems GmbH 3.5 Unterflurmontage der Versorgungsleitungen Installationsvoraussetzungen TENEO Wasserzufluss Rohr 10x1 mm, Eckventil Ausgang 3/8“ Druckluftzuführung Rohr 10x1 mm, Eckventil Ausgang 3/8“ Saugleitung DN40 HT-PP ISO 8283-3 (Polypropylen, Innendurchmesser 36,5 mm) Wasserabfluss DN40 HT-PP ISO 8283-3...
-
Seite 15: Montage Der Versorgungsleitung Im Anschlussfeld
Sirona Dental Systems GmbH 3 Bauseitige Installation Installationsvoraussetzungen TENEO 3.5 Unterflurmontage der Versorgungsleitungen 3.5.2 Montage der Versorgungsleitung im Anschlussfeld Montage der Versorgungsleitung im Anschlussfeld ✔ Eine Installationsschablone liegt vor oder wurde angefertigt. 1. Überprüfen Sie die Position der Versorgungsleitungen mit der Installationsschablone gemäß... -
Seite 16: Luft- Und Wasserrohre Säubern
3 Bauseitige Installation Sirona Dental Systems GmbH 3.6 Luft- und Wasserrohre säubern Installationsvoraussetzungen TENEO Luft- und Wasserrohre säubern Luft- und Wasserrohre säubern Luft- und Wasserrohre durchspülen ACHTUNG Späne und sonstige Fremdstoffe könnten in die Behandlungseinheit gespült bzw. geblasen werden. Metallspäne können die Funktion pneumatischer Komponenten stören. -
Seite 17: Unterflurmontage Der Pc-Anschlüsse
Installationsschablone [ → 13]. Leitungssatz zur PC-Anbindung mit HDMI- und USB-Kabel für Kamera SiroCam, REF 63 29 655 Kabelbruch PC-Anbindung mit USB TENEO ACHTUNG Elektrische Leitungen sind bruchempfindlich. Durch Knicken oder Verdrehen können die Adern in den Kabeln beschädigt werden. - Seite 18 3 Bauseitige Installation Sirona Dental Systems GmbH 3.7 Unterflurmontage der PC-Anschlüsse Installationsvoraussetzungen TENEO PC-Minimalanforderungen WICHTIG Minimalanforderungen an den PC Siehe Dokument „Installationshinweise und Systemvoraussetzungen für PC-Konfiguration“, (REF 61 94 067) SIVISION digital. 61 93 721 D3509 D3509.021.01.11.01 03.2013...
-
Seite 19: Maße, Technische Daten
Sirona Dental Systems GmbH 4 Maße, technische Daten Installationsvoraussetzungen TENEO 4.1 Maße 1:20 Maße, technische Daten Maße, technische Daten Maße 1:20 Maße 1:20 4.1.1 Größe des Behandlungszimmers Größe des Behandlungszimmers 1700 1300 67” 51 3/16” 2500 98 7/16” 10 1/2”... -
Seite 20: Seitenansicht
4 Maße, technische Daten Sirona Dental Systems GmbH 4.1 Maße 1:20 Installationsvoraussetzungen TENEO 4.1.2 Seitenansicht Seitenansicht 10° 9 7/8” 1950 76 3/4” 65° 45° 1875 14 1/8” 73 3/4” 1380 54 3/8” Max. 1010 39 3/4” Max. 940 Min. 810 36 5/8”... -
Seite 21: Draufsicht
Sirona Dental Systems GmbH 4 Maße, technische Daten Installationsvoraussetzungen TENEO 4.1 Maße 1:20 4.1.3 Draufsicht Draufsicht 2000 78 3/4” 20° 1150 45 1/4” 90° 110° 10 1/2” 14 1/4” 50° 30° max. 16 1/4” 7 7/8” max. 7 7/8” 33 7/8”... -
Seite 22: Draufsicht Mit Optionen
4 Maße, technische Daten Sirona Dental Systems GmbH 4.1 Maße 1:20 Installationsvoraussetzungen TENEO 4.1.4 Draufsicht mit Optionen Draufsicht mit Optionen 26 3/8” 29 1/2” 18 1/2” 30 3/8” 29 1/2” 7” 90° 60° 90° 90° 14 1/8” 9 7/8” Überstand Leuchtenarm Überstand Trayarm... -
Seite 23: Montageplatten
Sirona Dental Systems GmbH 4 Maße, technische Daten Installationsvoraussetzungen TENEO 4.2 Montageplatten Montageplatten Montageplatten Adapterplatte Erfolgt die Montage der Dental-Behandlungseinheit als Ersatz für einen zuvor an dieser Stelle befindlichen M1, so ist eine Adapterplatte erhältlich. Die vorhandenen Befestigungsbohrungen können so weiter verwendet werden. - Seite 24 4 Maße, technische Daten Sirona Dental Systems GmbH 4.2 Montageplatten Installationsvoraussetzungen TENEO Demonstrations-Stuhlplatte Für Böden, die eine feste Verbindung des Gerätes mit dem Fußboden nicht zulassen (z. B. Messebetrieb, Fußbodenheizung), ist eine Montage auf einer Demonstrations-Stuhlplatte aus Stahl möglich. Die Behandlungseinheit wird mit Schrauben M10 auf der Stahlplatte festgeschraubt.
-
Seite 25: Hinweise Zur Praxisplanung
Installationsvoraussetzungen TENEO 4.3 Hinweise zur Praxisplanung Hinweise zur Praxisplanung Hinweise zur Praxisplanung Für die Praxisplanung stehen im Händlerbereich der Sirona-Internetseite unter DOWNLOADS => CAAD-Dateien folgende Datei(en) zur Verfügung: ● PDF-Datei mit Print-Symbol - zum maßstäblichen Ausdruck auf Papier oder Klebefolie ●... -
Seite 26: Technische Daten
4 Maße, technische Daten Sirona Dental Systems GmbH 4.4 Technische Daten Installationsvoraussetzungen TENEO Technische Daten Technische Daten Modellbezeichnung, Leistungen Modellbezeichnung: TENEO Netzanschluss: 100 – 230 V AC ± 10% 50/60 Hz Nennstrom: 4,8 A bei 230 V 9,6 A bei 115 V 11 A bei 100 V zusätzlich max. - Seite 27 Sirona Dental Systems GmbH 4 Maße, technische Daten Installationsvoraussetzungen TENEO 4.4 Technische Daten Betriebsbedingungen: Umgebungstemperatur: 10 °C – 40 °C (50 °F – 104 °F) relative Luftfeuchte: 30% – 85% keine Betauung Luftdruck: 700 hPa – 1060 hPa Aufstellungsort: ≤ 3000 m über dem Meeresspiegel Verschmutzungsgrad: 2 gemäß...
-
Seite 28: Normen/Zulassungen
4 Maße, technische Daten Sirona Dental Systems GmbH 4.5 Normen/Zulassungen Installationsvoraussetzungen TENEO Normen/Zulassungen Normen/Zulassungen Übereinstimmung mit Normen ® Die Behandlungseinheit TENEO ist unter anderem in Übereinstimmung mit den folgenden Normen: ● IEC 60601-1 (elektrische und mechanische sowie Software- Sicherheit) ● IEC 60601-1-2 (elektromagnetische Verträglichkeit) ●... - Seite 29 Die Module erfüllen die Anforderungen von Industrie Canada (RSS210). IC: 7654A-nanoLOCAVR Die aktuellen Zulassungen des Funkfußschalters finden Sie auf dem Typenschild auf der Unterseite des Funkfußschalters. Produktname ist eingetragene Marke ® TENEO ist eine eingetragene Marke der Sirona Dental Systems GmbH. 61 93 721 D3509 D3509.021.01.11.01 03.2013...
-
Seite 30: Elektromagnetische Verträglichkeit
Zweiter Schutzleiter, 2,5 mm , 10 m Von Sirona freigegebenes Zubehör Das GERÄT darf nur mit dem von Sirona freigegebenen Zubehör und Ersatzteilen betrieben werden. Nicht freigegebenes Zubehör und Ersatzteile können zu einer erhöhten Aussendung oder zu einer reduzierten Störfestigkeit führen. -
Seite 31: Elektromagnetische Aussendung
Sirona Dental Systems GmbH 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen TENEO 5.2 Elektromagnetische Aussendung Elektromagnetische Aussendung Elektromagnetische Aussendung Das GERÄT ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des GERÄTS sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. -
Seite 32: Störfestigkeit
5 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH 5.3 Störfestigkeit Installationsvoraussetzungen TENEO Störfestigkeit Störfestigkeit Das GERÄT ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des GERÄTS sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. - Seite 33 Sirona Dental Systems GmbH 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen TENEO 5.3 Störfestigkeit Störfestigkeits-Prüfungen IEC 60601-1-2 Übereinstimmungs- Elektromagnetische Umgebung – Prüfpegel pegel Leitlinien Tragbare und mobile Funkgeräte werden in keinem geringeren Abstand zum GERÄT einschließlich der Leitungen als dem empfohlenen Schutzabstand verwendet, der nach der für die Sendefrequenz...
-
Seite 34: Schutzabstände
5 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH 5.4 Schutzabstände Installationsvoraussetzungen TENEO Schutzabstände Schutzabstände Empfohlene Schutzabstände zwischen Das GERÄT ist für den Betrieb in einer elektromagnetischen Umgebung tragbaren und mobilen HF- bestimmt, in der gestrahlte HF-Störgrößen kontrolliert werden. Der Kunde Kommunikationsgeräten und dem oder der Anwender des GERÄTS kann helfen, elektromagnetische... -
Seite 35: Fußschalter-Funkschnittstelle
Sirona Dental Systems GmbH 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen TENEO 5.5 Fußschalter-Funkschnittstelle Fußschalter-Funkschnittstelle Fußschalter-Funkschnittstelle Sofern die Behandlungseinheit mit einem Funkfußschalter ausgestattet ist, ist je ein Funkmodul im Fußschalter und in der Stuhlbasis der Behandlungseinheit eingebaut. Diese Module übertragen die Fußschaltersignale. VORSICHT Störung der Funkübertragung... -
Seite 36: Checkliste
Aufstellungsort Wir empfehlen, mindestens 4 Wochen vor der Installation eine Überprüfung der Gegebenheiten vor Ort durchzuführen. Diese Checkliste soll Sie dabei unterstützen. Dadurch kann am Tag der eigentlichen Installation von TENEO ein reibungsloser Ablauf gewährleistet werden. Aufstellungsort: ● Aufstellungsort: ● Gerätestandort: ●... -
Seite 37: Bauliche Voraussetzungen
Sirona Dental Systems GmbH 6 Checkliste Installationsvoraussetzungen TENEO 6.2 Bauliche Voraussetzungen Bauliche Voraussetzungen Bauliche Voraussetzungen Anschlüsse: Medien (siehe Bauseitige Installation [ → 8]) ☑ ● Wasserzufluss ☐ Rohr 10x1 mm, Eckventil Ausgang 3/8“ ● Druckluftzuleitung ☐ Rohr 10x1 mm, Eckventil Ausgang 3/8“... -
Seite 38: It Hardware
6 Checkliste Sirona Dental Systems GmbH 6.3 IT Hardware Installationsvoraussetzungen TENEO IT Hardware IT Hardware Betriebsart: ☑ ● Stand alone Lösung (Mini PC in Stuhlbasis wird benötigt) ☐ ● PC im Behandlungszimmer ☐ PC-Systemvoraussetzung: ☑ Betriebssysteme: ● Windows XP (Service Pack 3) ☐... -
Seite 39: Netzwerk
☐ 100Mbit/sec ● Netzwerkanschluss für TENEO vorhanden. ☐ ● Netzwerkanschluss für externen PC vorhanden. ☐ ACHTUNG! Der Einsatz von Routern zwischen TENEO und Arbeitsplatz PC ist zu vermeiden. ● Netzwerk Konfigurationsplan vorhanden. ☐ ● Netzwerkdosen wurden zertifiziert. ☐ ● Netzwerkzertifikat vorhanden. -
Seite 40: Edv
● Gibt es einen DHCP Server (dynamische TCP/IP Adressenvergabe)? ☐ ja ☐ nein ACHTUNG! Für den TENEO sollte eine statische Adresse vergeben werden! Diese darf nicht in dem dynamischen Adressbereich liegen! ● TENEO: _____ . _____ . _____ . ____ ●... - Seite 42 ûåÇÉêìåÖÉå=áã=wìÖÉ=íÉÅÜåáëÅÜÉê=tÉáíÉêÉåíïáÅâäìåÖ=îçêÄÉÜ~äíÉåK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMNO péê~ÅÜÉW ÇÉìíëÅÜ mêáåíÉÇ=áå=dÉêã~åó aPRMVKMONKMNKNNKMN MPKOMNP ûKJkêKW= NNS=URN fãéêáã¨=Éå=^ääÉã~ÖåÉ páêçå~=aÉåí~ä=póëíÉãë=dãÄe SN=VP=TON=aPRMV c~Äêáâëíê~≈É=PN _ÉëíÉääJkêK SQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...
