Installationsvoraussetzungen TENEO
A-A
+0,5
9,5
76
61 93 721 D3509
D3509.021.01.11.01 03.2013
4.2

Montageplatten

Montageplatten

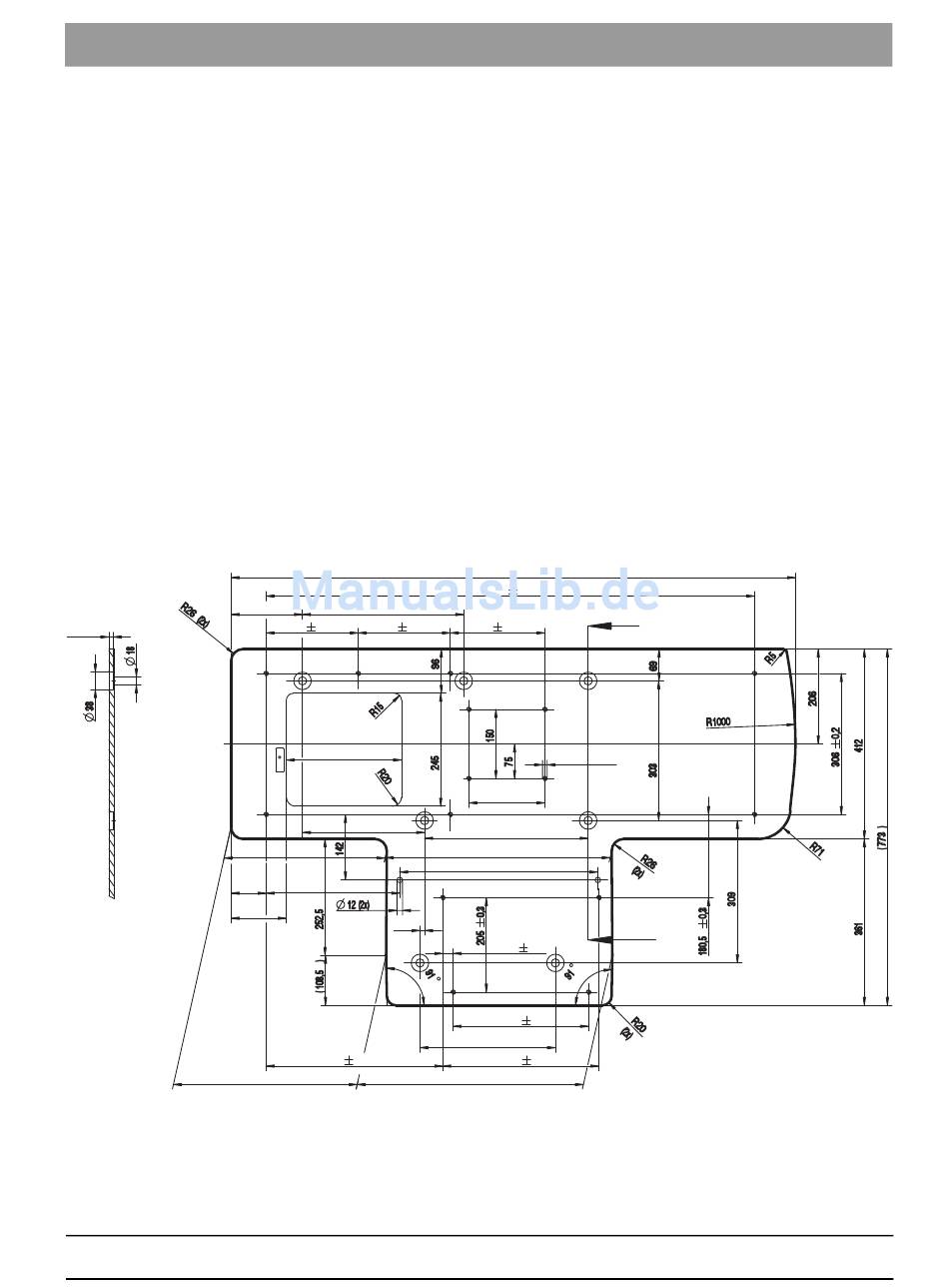

Adapterplatte
Erfolgt die Montage der Dental-Behandlungseinheit als Ersatz für einen
zuvor an dieser Stelle befindlichen M1, so ist eine Adapterplatte
erhältlich. Die vorhandenen Befestigungsbohrungen können so weiter
verwendet werden. Nur im Bereich der Wassereinheit sind 2 zusätzliche
Bohrungen erforderlich. Die Behandlungseinheit wird mit Schrauben M10
auf der Stahlplatte festgeschraubt.
Die Adapterplatte ist ebenfalls zu verwenden, wenn der Boden im Bereich
der Basisplatte mehr als 2 mm Unebenheit aufweist.
Hinweis: War vorher ein Gerät der C-Linie (z.B. C2
müssen die Befestigungsbohrungen neu gebohrt werden.
Dicke der Adapterplatte: 12 mm
Verbohrung mit Fußboden (7x)
REF 62 04 965
155 350
200 0,3 200 0,3
250
265
338
290
120
10
383,5 0,3
336,5
1225
1060 0,5
A
205 0,3
M 10 (15x)
165
355
488
430
22,5 0,2
294 0,3
294
339 0,3
491
4 Maße, technische Daten
4.2 Montageplatten
+ +
, M1 ) montiert,
A
23
