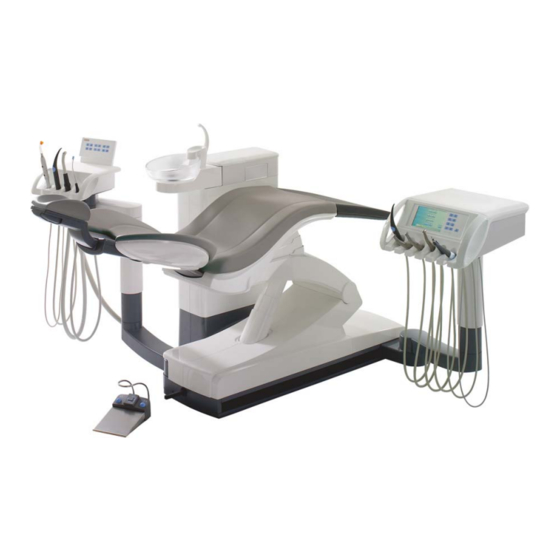

Inhaltszusammenfassung für Sirona TENEO

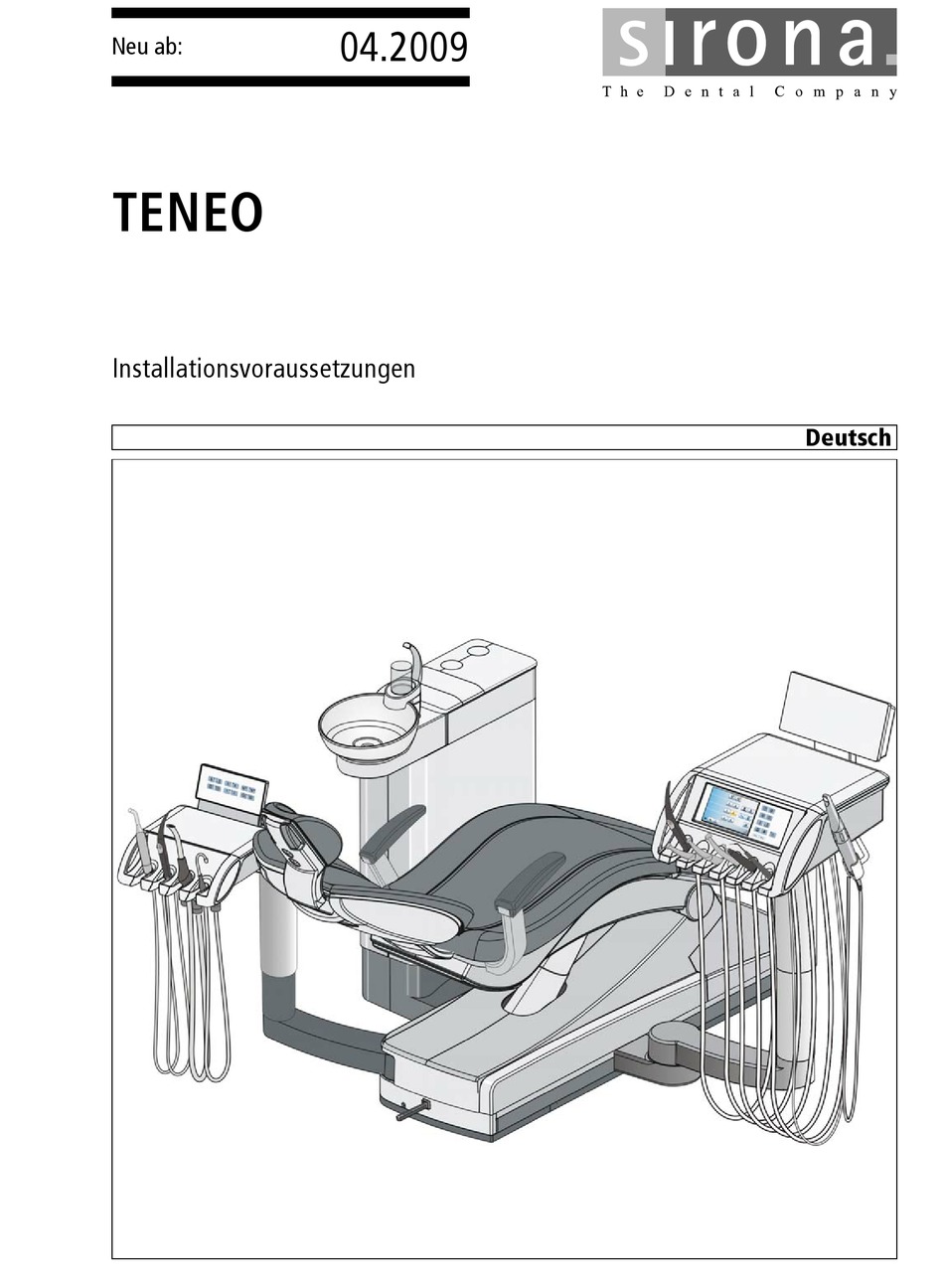

- Seite 1 MQKOMMV kÉì=~ÄW== qbkbl fåëí~ää~íáçåëîçê~ìëëÉíòìåÖÉå aÉìíëÅÜ...
-
Seite 3: Inhaltsverzeichnis
Sirona Dental Systems GmbH Installationsvoraussetzungen TENEO Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben..................Hinweise zu den Installationsvoraussetzungen ........ Änderungshistorie ................Sicherheitshinweise ..................Kennzeichnung der Gefahrenstufen ..........Installation durch Fachpersonal ............Funktelefone ..................Änderungen und Erweiterungen am Gerät ........Untergrund, Fußboden ..............Stromanschluss ................ -
Seite 4: Allgemeine Angaben
1 Allgemeine Angaben Sirona Dental Systems GmbH Hinweise zu den Installationsvoraussetzungen Installationsvoraussetzungen TENEO Allgemeine Angaben Hinweise zu den Installationsvoraussetzungen Diese Unterlage beschreibt die Installationsvoraussetzungen der Behandlungseinheit TENEO. Sie enthält die folgenden Informationen: ● Erforderliche Angaben für die Praxisplanung. ● Angaben für den Installateur, wie die Anschlüsse für Luft, Wasser, Abwasser und Saugluft, sowie die Stromversorgung, auszuführen sind. -
Seite 5: Sicherheitshinweise
Sirona Dental Systems GmbH 2 Sicherheitshinweise Installationsvoraussetzungen TENEO Kennzeichnung der Gefahrenstufen Sicherheitshinweise Kennzeichnung der Gefahrenstufen Zur Vermeidung von Personen- und Sachschäden beachten Sie die in Vorspann diesem Dokument aufgeführten Warn- und Sicherheitshinweise. Diese sind besonders gekennzeichnet: WARNUNG Warnung, Vorsicht, Hinweis Warnung vor Körperverletzungen... -
Seite 6: Änderungen Und Erweiterungen Am Gerät
Dritte beeinträchtigen könnten, sind auf Grund gesetzlicher Vorschriften nicht statthaft. Aus Gründen der Produktsicherheit darf dieses Erzeugnis nur mit Original- Zubehör von Sirona oder von Sirona freigegebenem Zubehör Dritter betrieben werden. Der Benutzer trägt das Risiko bei Verwendung von nicht freigegebenem Zubehör. -
Seite 7: Medienqualität
Sirona Dental Systems GmbH 2 Sicherheitshinweise Installationsvoraussetzungen TENEO Medienqualität Medienqualität < 0,18 bar > 500 l/min 1 bar = 14.5 PSI > 2,5 bar < 7,5 bar > 5,5 bar < 6,0 bar > 50 l/min > 2,5 l/min > 80 m = 0,08 mm µ... - Seite 8 2 Sicherheitshinweise Sirona Dental Systems GmbH Medienqualität Installationsvoraussetzungen TENEO Wasserqualität Kalkablagerungen und Korrosionsrückstände im Leitungswasser können zu folgenden Betriebsstörungen führen: ● früheres Zusetzen der Filter im Gerät ● schnelles Verstopfen der feinen Wasserwege und Düsen in den Behandlungsinstrumenten Aus diesen Gründen müssen folgende Punkte berücksichtigt werden: ●...
-
Seite 9: Montage Der Versorgungsleitungen
Sirona Dental Systems GmbH 3 Montage der Versorgungsleitungen Installationsvoraussetzungen TENEO DVGW-Zulassung Montage der Versorgungsleitungen DVGW-Zulassung Die Behandlungseinheit verfügt über eine DVGW-Zulassung und erfüllt somit die Anforderungen der Norm EN 1717. Sie ist im Wasserzweig mit einer freien Trennstrecke ausgestattet und kann somit direkt an die Trinkwasserinstallation angeschlossen werden. - Seite 10 3 Montage der Versorgungsleitungen Sirona Dental Systems GmbH Überflurmontage der Versorgungsleitungen Installationsvoraussetzungen TENEO Saugleitung DN40 HT-PP DIN 19 560 (Polypropylen, Innendurchmesser 36,5 mm) Druckluftzuführung Rohr 10x1 mm, Eckventil Ausgang 3/8“ Wasserzufluss Rohr 10x1 mm, Eckventil Ausgang 3/8“ Wasserabfluss DN40 HT-PP DIN 19 560 (Polypropylen, Innendurchmesser...
-
Seite 11: Unterflurmontage Der Versorgungsleitungen
Unterflurmontage der Versorgungsleitungen 3.3.1 Installationsschablone Zum Verlegen der Rohrenden im Installationsfeld wird empfohlen die Installationsschablone (Bestell-Nr.: 33 15 830) bei Sirona zu bestellen. Mit Hilfe der Skizze kann im Bedarfsfall die Schablone auch selbst angefertigt werden. 61 93 721 D3509... -
Seite 12: Montage Der Versorgungsleitung Im Anschlussfeld
3 Montage der Versorgungsleitungen Sirona Dental Systems GmbH Unterflurmontage der Versorgungsleitungen Installationsvoraussetzungen TENEO Wasserzufluss Rohr 10x1 mm, Eckventil Ausgang 3/8“ Druckluftzuführung Rohr 10x1 mm, Eckventil Ausgang 3/8“ Saugleitung DN40 HT-PP DIN 19 560 (Polypropylen, Innendurchmesser 36,5 mm) Wasserabfluss DN40 HT-PP DIN 19 560 (Polypropylen, Innendurchmesser... - Seite 13 Sirona Dental Systems GmbH 3 Montage der Versorgungsleitungen Installationsvoraussetzungen TENEO Unterflurmontage der Versorgungsleitungen “ 3 / 8 Ø Ø “ < 6 3 / 8 < 2 < 5 “ / 1 6 < 3 0 “ > 2 61 93 721 D3509...
-
Seite 14: Luft- Und Wasserrohre Säubern
3 Montage der Versorgungsleitungen Sirona Dental Systems GmbH Luft- und Wasserrohre säubern Installationsvoraussetzungen TENEO Luft- und Wasserrohre säubern VORSICHT Luft- und Wasserrohre durchspülen Späne und sonstige Fremdstoffe werden in die Behandlungseinheit gespült bzw. geblasen. Metallspäne können die Funktion pneumatischer Komponenten stören. -
Seite 15: Unterflurmontage Der Pc-Anschlüsse
Sirona Dental Systems GmbH 3 Montage der Versorgungsleitungen Installationsvoraussetzungen TENEO Unterflurmontage der PC-Anschlüsse Unterflurmontage der PC-Anschlüsse Je nach örtlichen Gegebenheiten kann der vorliegende Leitungssatz schon vor der Installation der Behandlungseinheit im Kabelkanal einer Unterflurmontage vom Installateur vorverlegt werden. Dazu kann der Kabelkanal Nummer 9 der Installationsschablone verwendet werden. - Seite 16 3. Bewahren Sie die Zubehörteile für eine spätere Endmontage auf! Die Vorbereitung des Anschlusses bei der Unterflurmontage des PCs ist abgeschlossen. HINWEIS Minimalanforderungen Minimalanforderungen an den PC Siehe Dokument „Installationshinweise und Systemvoraussetzungen für PC-Konfiguration“, (Bestell-Nr.: 61 94 067) SIVISION digital für TENEO. 61 93 721 D3509 D3509.021.01.04.01 04.2009...
-
Seite 17: Maße, Technische Daten
Sirona Dental Systems GmbH 4 Maße, technische Daten Installationsvoraussetzungen TENEO Maße 1:20 Maße, technische Daten Maße 1:20 4.1.1 Größe des Behandlungszimmers 1700 1300 67” 51 3/16” 2500 98 7/16” 10 1/2” 11 3/4” 15 3/4” Empfohlene Abstände zu Schrank oder Wand. -
Seite 18: Seitenansicht
4 Maße, technische Daten Sirona Dental Systems GmbH Maße 1:20 Installationsvoraussetzungen TENEO 4.1.2 Seitenansicht 10° 9 7/8” 1950 76 3/4” 65° 45° 1875 14 1/8” 73 3/4” 1380 54 3/8” Max. 1010 39 3/4” Max. 940 Min. 810 36 5/8”... -
Seite 19: Draufsicht
Sirona Dental Systems GmbH 4 Maße, technische Daten Installationsvoraussetzungen TENEO Maße 1:20 4.1.3 Draufsicht 2000 78 3/4” 20° 1150 45 1/4” 90° 110° 10 1/2” 14 1/4” 50° 30° max. 16 1/4” 7 7/8” max. 7 7/8” 33 7/8” 41°... -
Seite 20: Draufsicht Mit Optionen
4 Maße, technische Daten Sirona Dental Systems GmbH Maße 1:20 Installationsvoraussetzungen TENEO 4.1.4 Draufsicht mit Optionen 26 3/8” 29 1/2” 18 1/2” 7” 30 3/8” 29 1/2” 9 7/8” 90° 60° 90° 90° 14 1/8” 9 7/8” Überstand Leuchtenarm Überstand Trayarm... -
Seite 21: Montageplatten
Sirona Dental Systems GmbH 4 Maße, technische Daten Installationsvoraussetzungen TENEO Montageplatten Montageplatten Adapterplatte Erfolgt die Montage der Dental-Behandlungseinheit als Ersatz für einen zuvor an dieser Stelle befindlichen M1, so ist eine Adapterplatte erhältlich. Die vorhandenen Befestigungsbohrungen können so weiter verwendet werden. - Seite 22 4 Maße, technische Daten Sirona Dental Systems GmbH Montageplatten Installationsvoraussetzungen TENEO Demonstrations-Stuhlplatte Für Böden, die eine feste Verbindung des Gerätes mit dem Fußboden nicht zulassen (z. B. Messebetrieb, Fußbodenheizung), ist eine Montage auf einer Demonstrations-Stuhlplatte aus Stahl möglich. Die Behandlungseinheit wird mit Schrauben M10 auf der Stahlplatte festgeschraubt.
-
Seite 23: Hinweise Zur Praxisplanung
4 Maße, technische Daten Installationsvoraussetzungen TENEO Hinweise zur Praxisplanung Hinweise zur Praxisplanung Es stehen für die Praxisplanung im Händlerbereich der Sirona-Internetseite unter DOWNLOADS => CAAD-Dateien folgende Datei(en) zur Verfügung: — PDF-Datei mit Print-Symbol - zum maßstäblichen Ausdruck auf Papier oder Klebefolie —... -
Seite 24: Technische Daten
4 Maße, technische Daten Sirona Dental Systems GmbH Technische Daten Installationsvoraussetzungen TENEO Technische Daten Modellbezeichnung Modellbezeichnung: TENEO Gewicht, Verpackung, Drücke Gewicht (mit Verpackung/ Arztelement: 60 kg / 23,5 kg ohne Verpackung): Assistenzelement: 40 kg / 17,3 kg Wassereinheit: 63 kg / 48 kg... - Seite 25 < 2 mW (Short Range Device) Modulationsart: MDMA Reichweite: ca. 10 m Zulassung: Siehe „Normen/Zulassungen“. HINWEIS Minimalanforderungen Minimalanforderungen an den PC Siehe Dokument „Installationshinweise und Systemvoraussetzungen für PC-Konfiguration“, (Bestell-Nr.: 61 94 067) SIVISION digital für TENEO. 61 93 721 D3509 D3509.021.01.04.01 04.2009...
-
Seite 26: Normen/Zulassungen
4 Maße, technische Daten Sirona Dental Systems GmbH Normen/Zulassungen Installationsvoraussetzungen TENEO Normen/Zulassungen ® Die Behandlungseinheit TENEO ist unter anderem in Übereinstimmung mit Zertifizierung den folgenden Normen: ● IEC 60601-1 (elektrische und mechanische Sicherheit) ● IEC 60601-1-2 (elektromagnetische Verträglichkeit) ● IEC 60601-1-4 (Software) ●... - Seite 27 Die Module erfüllen die Anforderungen von Industrie Canada (RSS210). IC: 7654A-nanoLOCAVR Die aktuellen Zulassungen des Funkfußschalters finden Sie auf dem Typenschild auf der Unterseite des Funkfußschalters. ® TENEO ist eine eingetragene Marke der Sirona Dental Systems GmbH. 61 93 721 D3509 D3509.021.01.04.01 04.2009...
-
Seite 28: Elektromagnetische Verträglichkeit
Sirona Sirona Zweiter Schutzleiter, 2,5 mm , 10 m Das GERÄT darf nur mit dem von Sirona freigegebenen Zubehör und Ersatzteilen betrieben werden. Nicht freigegebenes Zubehör und Ersatzteile können zu einer erhöhten Aussendung oder zu einer reduzierten Störfestigkeit führen. Das GERÄT sollte nicht unmittelbar neben anderen Geräten betrieben werden. -
Seite 29: Elektromagnetische Aussendung
Sirona Dental Systems GmbH 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen TENEO Elektromagnetische Aussendung Zubehör bei EMV-Messung Die EMV-Messungen wurden mit folgenden PCs durchgeführt: PC als Peripherie-Gerät zur Fujitsu Siemens Pentium 4 Fujitsu Siemens ESPRIMO Q-Serie Überprüfung der Schnittstellen mit: Mini PC Q5020... -
Seite 30: Störfestigkeit
5 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH Störfestigkeit Installationsvoraussetzungen TENEO Störfestigkeit Das GERÄT ist für den Betrieb in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder der Anwender des GERÄTS sollte sicherstellen, dass es in einer solchen Umgebung benutzt wird. - Seite 31 Sirona Dental Systems GmbH 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen TENEO Störfestigkeit Störfestigkeits- IEC 60601-1-2 Übereinstimmungs- Elektromagnetische Umgebung – Prüfungen Prüfpegel pegel Leitlinien d= [1,2] √ P Gestrahlte HF- 3 V/m Störgrößen bei 80MHz bis 800 MHz 80MHz bis 800 MHz IEC 61000-4-3 d= [2,3] √...
-
Seite 32: Schutzabstände
5 Elektromagnetische Verträglichkeit Sirona Dental Systems GmbH Schutzabstände Installationsvoraussetzungen TENEO Schutzabstände Empfohlene Schutzabstände zwischen Das GERÄT ist für den Betrieb in einer elektromagnetischen Umgebung tragbaren und mobilen HF- bestimmt, in der gestrahlte HF-Störgrößen kontrolliert werden. Der Kunde Kommunikationsgeräten und dem GERÄT oder der Anwender des GERÄT kann helfen, elektromagnetische Störungen... -
Seite 33: Fußschalter-Funkschnittstelle
Sirona Dental Systems GmbH 5 Elektromagnetische Verträglichkeit Installationsvoraussetzungen TENEO Fußschalter-Funkschnittstelle Fußschalter-Funkschnittstelle Sofern die Behandlungseinheit mit einem Funkfußschalter ausgestattet ist, ist je ein Funkmodul im Fußschalter und in der Stuhlbasis der Behandlungseinheit eingebaut. Diese Module übertragen die Fußschaltersignale. VORSICHT Störung der Funkübertragung Diese Funkübertragung kann andere Funkdienste stören oder von diesen... - Seite 34 ûåÇÉêìåÖÉå=áã=wìÖÉ=íÉÅÜåáëÅÜÉê=tÉáíÉêÉåíïáÅâäìåÖ=îçêÄÉÜ~äíÉåK «=páêçå~=aÉåí~ä=póëíÉãë=dãÄe=OMMV péê~ÅÜÉW=ÇÉìíëÅÜ= mêáåíÉÇ=áå=dÉêã~åó aPRMVKMONKMNKMQKMN MQKOMMV ûKJkêKW= NNN=PST fãéêáã¨=Éå=^ääÉã~ÖåÉ páêçå~=aÉåí~ä=póëíÉãë=dãÄe SN=VP=TON=aPRMV c~Äêáâëíê~≈É=PN _ÉëíÉääJkêK SQSOR=_ÉåëÜÉáã dÉêã~åó ïïïKëáêçå~KÅçã...
