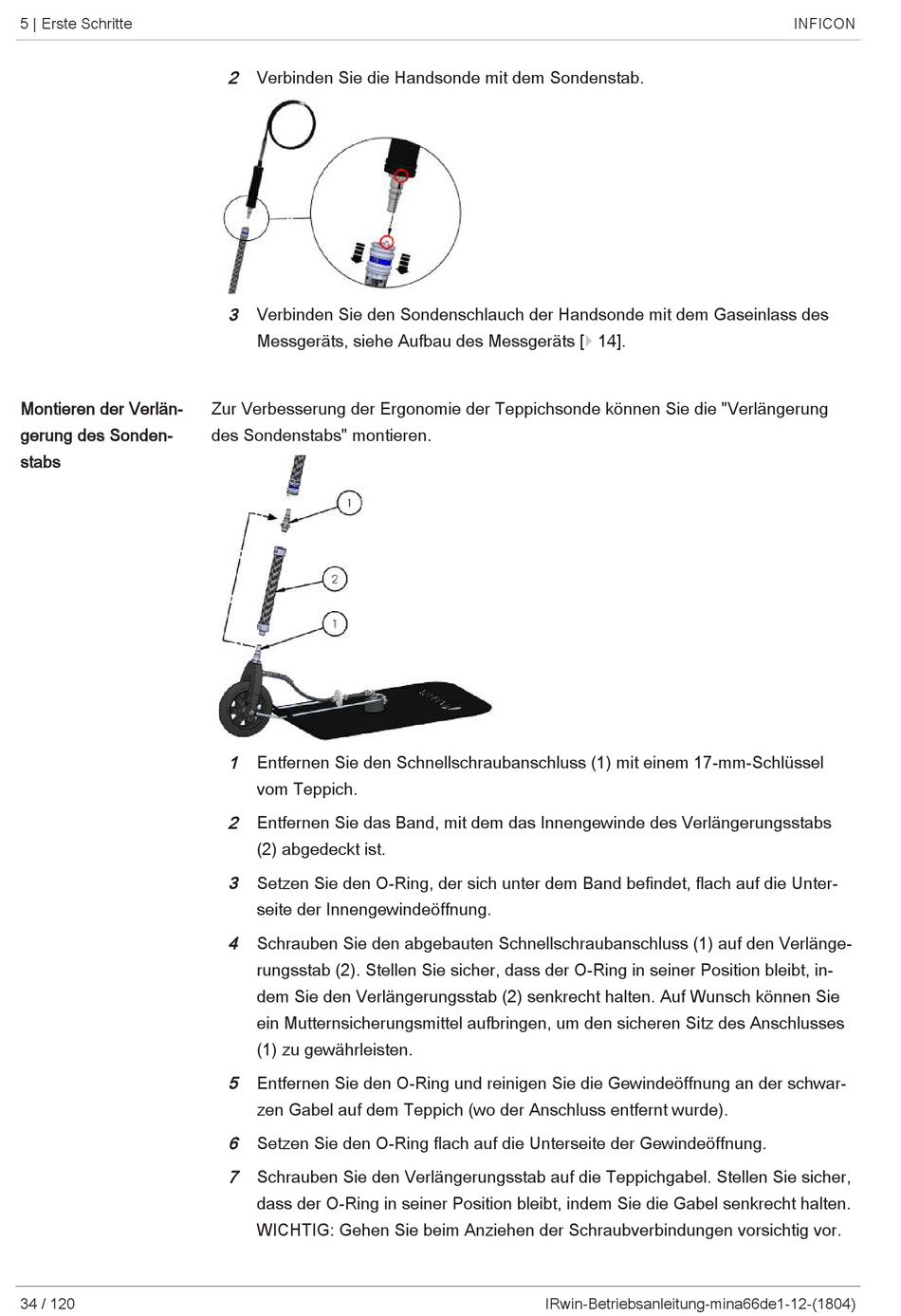

5 | Erste Schritte
Montieren der Verlän-
gerung des Sonden-
stabs
34 / 120
2 Verbinden Sie die Handsonde mit dem Sondenstab.
3
Verbinden Sie den Sondenschlauch der Handsonde mit dem Gaseinlass des
Messgeräts, siehe Aufbau des Messgeräts [} 14].
Zur Verbesserung der Ergonomie der Teppichsonde können Sie die "Verlängerung
des Sondenstabs" montieren.
1 Entfernen Sie den Schnellschraubanschluss (1) mit einem 17-mm-Schlüssel
vom Teppich.
2
Entfernen Sie das Band, mit dem das Innengewinde des Verlängerungsstabs
(2) abgedeckt ist.
3
Setzen Sie den O-Ring, der sich unter dem Band befindet, flach auf die Unter-
seite der Innengewindeöffnung.
4 Schrauben Sie den abgebauten Schnellschraubanschluss (1) auf den Verlänge-
rungsstab (2). Stellen Sie sicher, dass der O-Ring in seiner Position bleibt, in-
dem Sie den Verlängerungsstab (2) senkrecht halten. Auf Wunsch können Sie
ein Mutternsicherungsmittel aufbringen, um den sicheren Sitz des Anschlusses
(1) zu gewährleisten.
5
Entfernen Sie den O-Ring und reinigen Sie die Gewindeöffnung an der schwar-
zen Gabel auf dem Teppich (wo der Anschluss entfernt wurde).
6
Setzen Sie den O-Ring flach auf die Unterseite der Gewindeöffnung.
7 Schrauben Sie den Verlängerungsstab auf die Teppichgabel. Stellen Sie sicher,
dass der O-Ring in seiner Position bleibt, indem Sie die Gabel senkrecht halten.
WICHTIG: Gehen Sie beim Anziehen der Schraubverbindungen vorsichtig vor.
