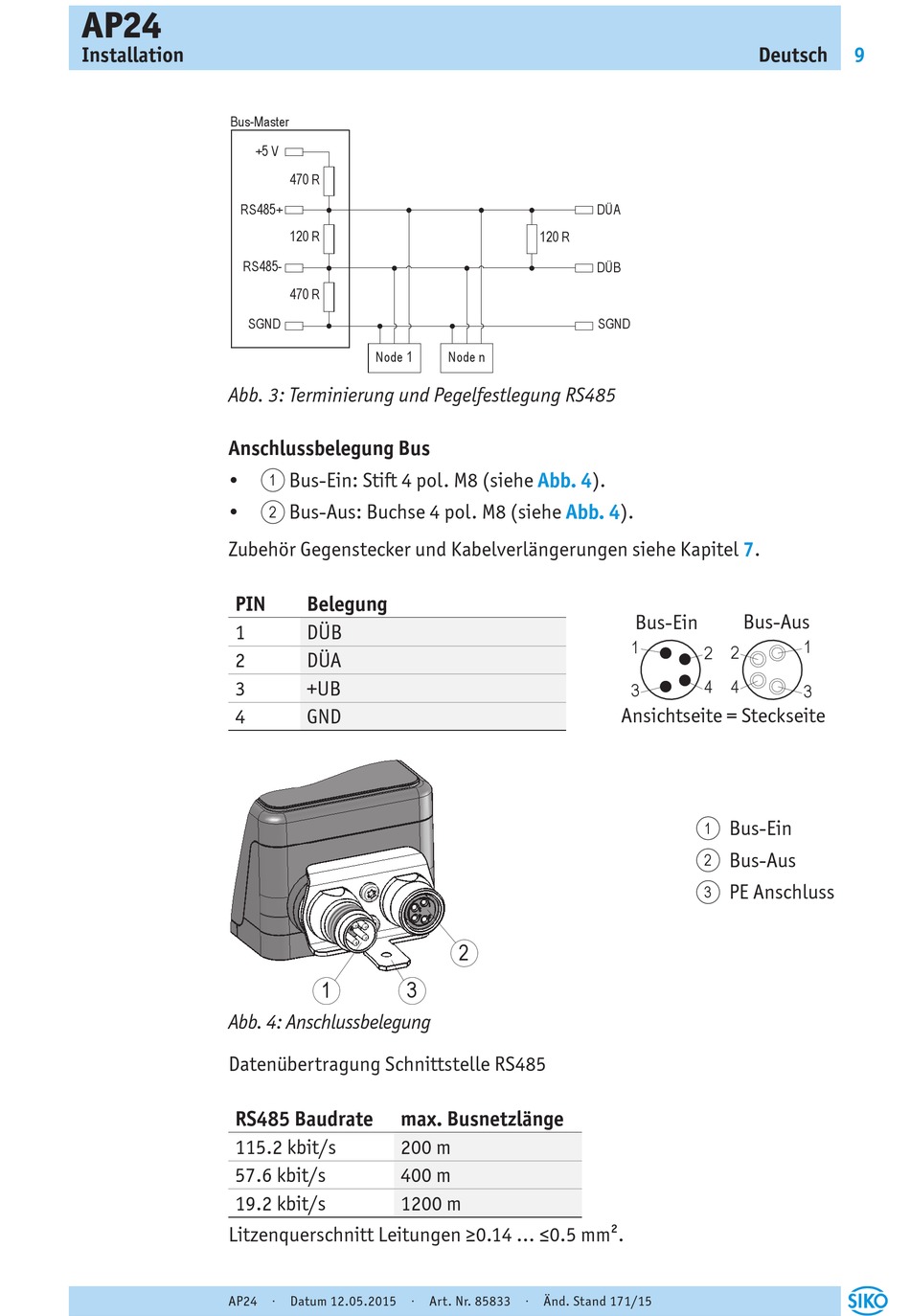

Siko AP24 Originalmontageanleitung Seite 9

AP24
Installation




Abb. 3: Terminierung und Pegelfestlegung RS485
Anschlussbelegung Bus
•
•
Zubehör Gegenstecker und Kabelverlängerungen siehe Kapitel 7.
PIN
1
2
3
4
Abb. 4: Anschlussbelegung
Datenübertragung Schnittstelle RS485
RS485 Baudrate
115.2 kbit/s
57.6 kbit/s
19.2 kbit/s
Litzenquerschnitt Leitungen ≥0.14 ... ≤0.5 mm².
AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15





Bus-Ein: Stift 4 pol. M8 (siehe
1
Bus-Aus: Buchse 4 pol. M8 (siehe
2
Belegung
DÜB
DÜA
+UB
GND
 
max. Busnetzlänge
200 m
400 m
1200 m





Abb. 4).
Abb. 4).

Deutsch
Bus-Aus
Bus-Ein



 

Ansichtseite = Steckseite
Bus-Ein
1
2 Bus-Aus
3 PE Anschluss
