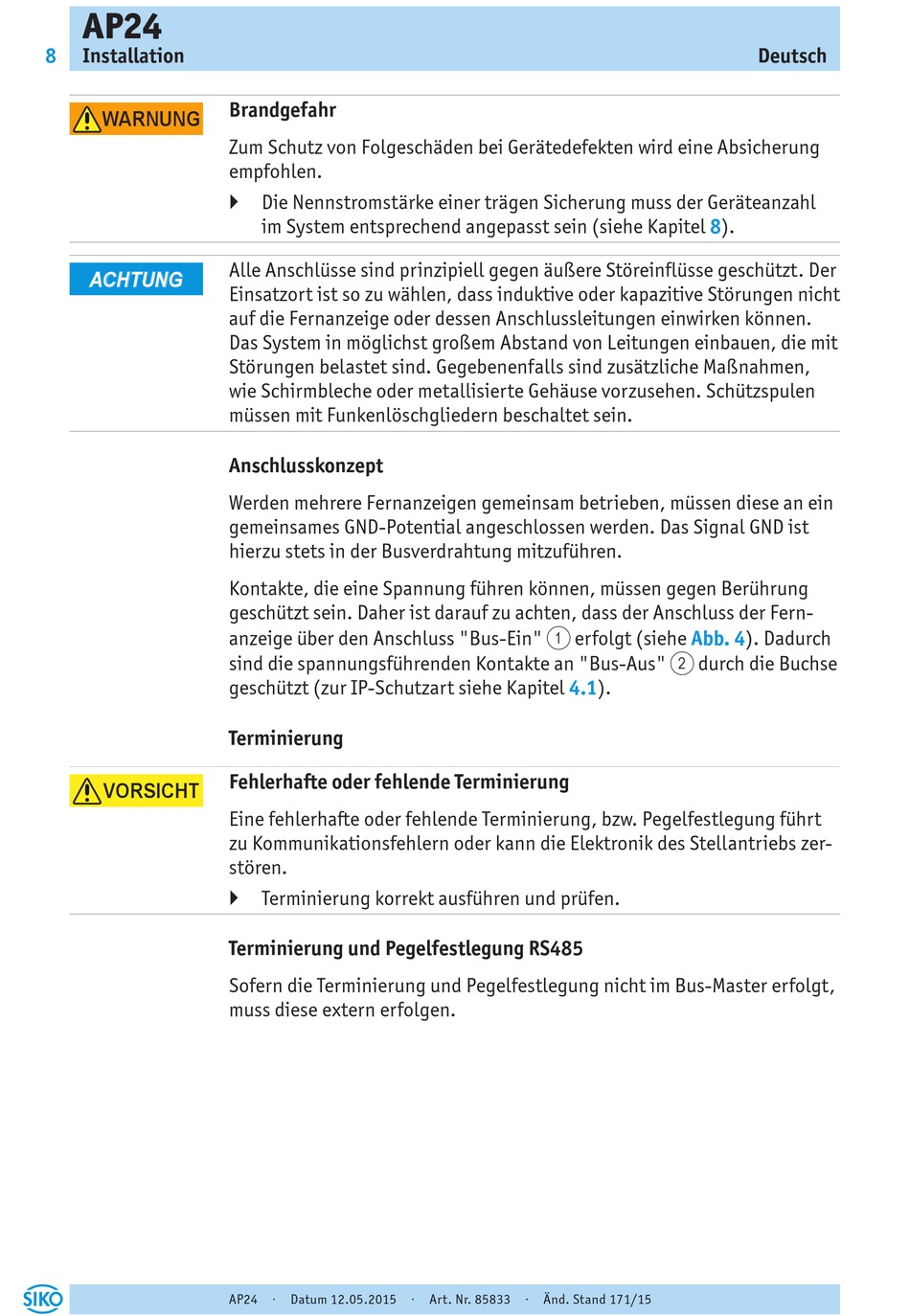

Siko AP24 Originalmontageanleitung Seite 8

AP24
8 Installation
WARNUNG
ACHTUNG
VORSICHT
Brandgefahr
Zum Schutz von Folgeschäden bei Gerätedefekten wird eine Absicherung
empfohlen.
` Die Nennstromstärke einer trägen Sicherung muss der Geräteanzahl
im System entsprechend angepasst sein (siehe Kapitel 8).
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Fernanzeige oder dessen Anschlussleitungen einwirken können.
Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen. Schützspulen
müssen mit Funkenlöschgliedern beschaltet sein.
Anschlusskonzept
Werden mehrere Fernanzeigen gemeinsam betrieben, müssen diese an ein
gemeinsames GND-Potential angeschlossen werden. Das Signal GND ist
hierzu stets in der Busverdrahtung mitzuführen.
Kontakte, die eine Spannung führen können, müssen gegen Berührung
geschützt sein. Daher ist darauf zu achten, dass der Anschluss der Fern-
anzeige über den Anschluss "Bus-Ein"
sind die spannungsführenden Kontakte an "Bus-Aus"
geschützt (zur IP-Schutzart siehe Kapitel 4.1).
Terminierung
Fehlerhafte oder fehlende Terminierung
Eine fehlerhafte oder fehlende Terminierung, bzw. Pegelfestlegung führt
zu Kommunikationsfehlern oder kann die Elektronik des Stellantriebs zer-
stören.
` Terminierung korrekt ausführen und prüfen.
Terminierung und Pegelfestlegung RS485
Sofern die Terminierung und Pegelfestlegung nicht im Bus-Master erfolgt,
muss diese extern erfolgen.
AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15
erfolgt (siehe Abb.
1
2 durch die Buchse
Deutsch
4). Dadurch
