Siko AP24 Originalmontageanleitung
Fernanzeige
Vorschau ausblenden
Andere Handbücher für AP24:
- Benutzerinformation (8 Seiten) ,
- Kurzanleitung (2 Seiten) ,
- Zusatz zur originalmontageanleitung (28 Seiten)
Verwandte Anleitungen für Siko AP24
Inhaltszusammenfassung für Siko AP24

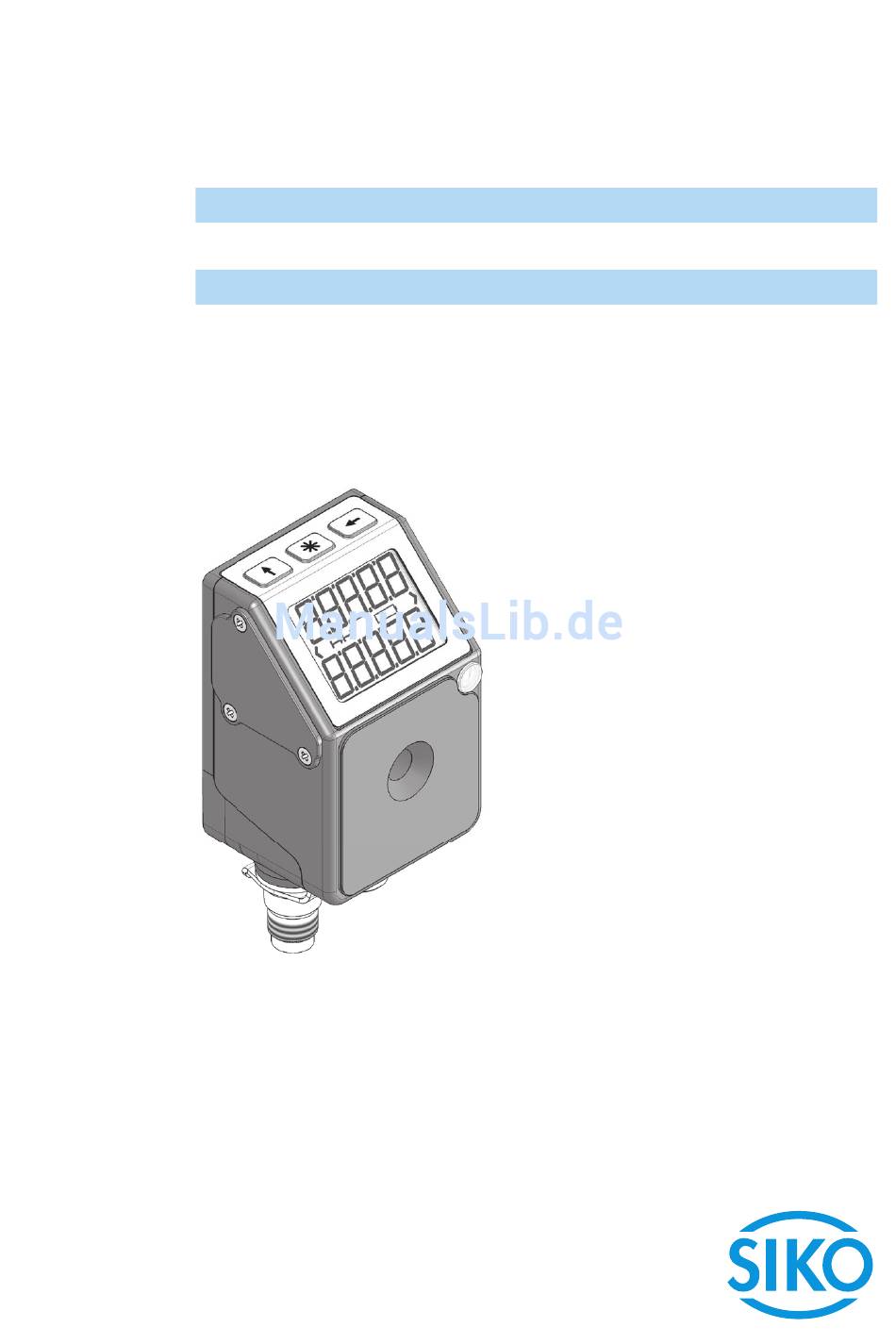

- Seite 1 AP24 Fernanzeige Deutsch Originalmontageanleitung Seite 2 Remote Display English Translation of the Original Installation Instructions page 14 171/15...
-
Seite 2: Inhaltsverzeichnis
5 Inbetriebnahme 6 Transport, Lagerung, Wartung und Entsorgung 7 Zubehör Anschluss-Stecker 7.1 Gegenstecker M8 gerade inkl. Kabel 7.2 Gegenstecker M8 gerade 7.3 Gegenstecker M8 BUS-Abschluss 8 Technische Daten AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... -
Seite 3: Dokumentation
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal- wort. Gefahrenklassen Unmittelbare Gefährdungen die zu schweren irreversiblen Körperverlet- GEFAHR zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisungen missachten. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... -
Seite 4: Zielgruppe
Automatisierungstechnik vertraut sind; • als Inbetriebnahme und Monatagepersonal berechtigt sind, Strom- kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech- nik in Betrieb zu nehmen, zu erden und zu kennzeichnen. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... -
Seite 5: Grundlegende Sicherheitshinweise
` Gegenstecker gegen Einwirkung äußerer Kräfte schützen. ` In Bereichen, in denen Krafteinwirkung durch das Bedienpersonal oder herunterfallende Gegenstände nicht ausgeschlossen werden können, ist eine wirksame Abstützung der Gegenstecker gegen den Maschinenkörper anzubringen. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... -
Seite 6: Mechanische Montage
3. Bohrung oder Gewinde (øD) zur Befestigung mittels Senkschraube M5 fertigen. Montage (Abb. Abb. 1. Fernanzeige inkl. Dichtungsplatte in vorhandene Bohrungen einfüh- ren (verspannungsfreie Montage). 2. Senkschraube M5 anziehen. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... -
Seite 7: Elektrische Installation
Aktionen der Fernanzeige führen (z. B. Zerstörung der Fernanzeige). ` Führen Sie die Verdrahtung gemäß den EMV-Maßnahmen IEC 61326-1 und Kapitel durch. ` Überprüfen Sie die korrekte Ausführung der EMV-Maßnahmen. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... - Seite 8 Kommunikationsfehlern oder kann die Elektronik des Stellantriebs zer- stören. ` Terminierung korrekt ausführen und prüfen. Terminierung und Pegelfestlegung RS485 Sofern die Terminierung und Pegelfestlegung nicht im Bus-Master erfolgt, muss diese extern erfolgen. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15...
- Seite 9 Bus-Ein Bus-Aus PE Anschluss Abb. 4: Anschlussbelegung Datenübertragung Schnittstelle RS485 RS485 Baudrate max. Busnetzlänge 115.2 kbit/s 200 m 57.6 kbit/s 400 m 19.2 kbit/s 1200 m Litzenquerschnitt Leitungen ≥0.14 ... ≤0.5 mm². AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15...
-
Seite 10: Inbetriebnahme
6 Transport, Lagerung, Wartung und Entsorgung Transport und Lagerung Fernanzeigen sorgfältig behandeln, transportieren und lagern. Hierzu sind folgende Punkte zu beachten: • Fernanzeigen in der ungeöffneten Originalverpackung transportieren und/oder lagern. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... -
Seite 11: Zubehör Anschluss-Stecker
• Zubehör SIKO Art.Nr. "84210" (Stift 4 pol. Bus-Aus). Montage (Abb. 1. Teile über Kabelmantel schieben. 2. Kabel abmanteln. 3. Schirm kürzen, aufweiten und um Schirmring legen. 4. Litzen durch Kupplungshülse fädeln und abisolieren. AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... -
Seite 12: Gegenstecker M8 Bus-Abschluss
Bei einer Fernanzeige: Abschlussstecker an Bus -Aus anschließen (siehe Kapitel 4.2). 8 Technische Daten Mechanische Daten Ergänzung Gehäuse Kunststoff verstärkt Steckergewinde / PE Anschluss Metall Farbe schwarz RAL 9005 Elektrische Daten Ergänzung Betriebsspannung 24 V DC ±20 % AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15... - Seite 13 (A-kodiert) Erdung über Flachstecker 6.3 mm Umgebungsbedingungen Ergänzung Umgebungstemperatur 0 … 60 °C Lagertemperatur -20 … 80 °C relative Luftfeuchtigkeit Betauung nicht zulässig Schutzart IP54, IP65 EN 60529, nur mit Gegenstecker AP24 · Datum 12.05.2015 · Art. Nr. 85833 · Änd. Stand 171/15...
- Seite 25 AP24...
- Seite 26 AP24...
- Seite 27 AP24...
- Seite 28 SIKO GmbH Weihermattenweg 2 79256 Buchenbach Telefon/Phone + 49 7661 394-0 Telefax/Fax + 49 7661 394-388 E-Mail info@siko.de Internet www.siko-global.com Service support@siko.de...
