Siko AP24 Kurzanleitung

Kurzanleitung

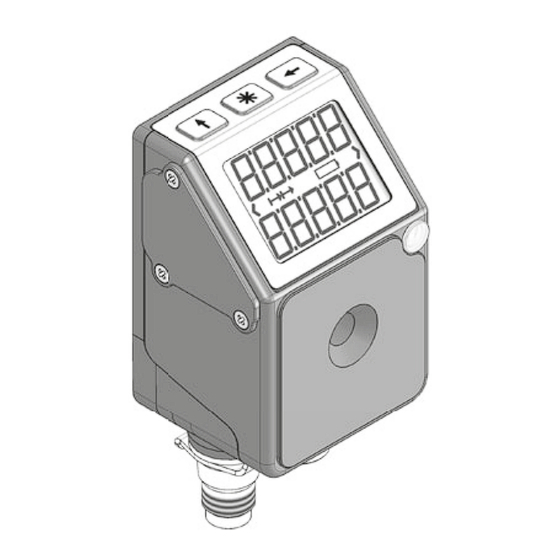

AP24
Fernanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ap24
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass die Fernan-
zeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko.de
AP24 · Datum 22.04.2015 · Art. Nr. 88400 · Änd. Stand 146/15
Mechanische Montage
Vorbereitung Montage:
• Beiliegende selbstklebende Dichtungsplatte
1
bügel aufkleben (Sicherstellung der Schutzart, ausgleichen von Uneben-
heiten).
• Bohrung (øD1) für Drehmomentstütze 2 auf Abstand (L1) zur Antriebs-
welle 3 fertigen.
• Bohrung oder Gewinde (øD) zur Befestigung mittels Senkschraube M5
fertigen.
Montage:
• Fernanzeige inkl. Dichtungsplatte in vorhandene Bohrungen einführen
(verspannungsfreie Montage).
• Senkschraube M5 3 anziehen.





Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Fernanzeige oder dessen Anschlussleitung einwirken können!
• Alle Leitungen für die Fernanzeige müssen geschirmt sein. Litzenquer-
schnitt Leitungen ≥0.14 ... ≤0.5 mm².
• Anschlussverbindungen nicht unter Spannung schließen oder lösen.
• Verdrahtungsarbeiten spannungslos durchführen.
• Litzen mit geeigneten Aderendhülsen versehen.
• Vor dem Einschalten sind alle Leitungsanschlüsse und Steckverbindungen
zu überprüfen.
• Leitungsführungen parallel zu Energieleitungen vermeiden. Schirmbleche
oder metallisierte Gehäuse verwenden.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
PIN Belegung
(Moosgummi) auf Lager-
1 DÜB
2 DÜA
3 +UB
4 GND
Inbetriebnahme
3
Die Inbetriebnahme ist der jeweiligen Softwarebeschreibung zu entnehmen.
Technische Daten
Elektrische Daten
Betriebsspannung
Stromaufnahme
Maß øD1 ø6
Maß L1 22
Maß øD ø5.5 oder M5
Empfehlung
Maß L2 31.5
Dichtungsplatte
1
Drehmomentstütze
2
3 Senkschraube M5
(nicht im Lieferumfang
enthalten)
Bus-Ein Bus-Aus

 
 

Ansichtseite = Steckseite
Ergänzung
24 V DC ±20 %
~20 mA bei Betrieb mit LEDs zuzüglich ~3 mA
pro LED


