RELAISKONTAKT
Für das Einschalten eines beliebigen Gerätes, wie z.B. einer Beleuchtung oder das Melden
einer Torposition, ist auf der Torsteuerung eine potenzialfreier Schaltkontakt vorhanden.
Dieser Schaltkontakt wird über den Zusatzendschalter S6 angesteuert. Dieser kann auf eine
frei wählbare Torposition eingestellt werden.
Der potenzialfreie Schaltkontakt kann mit einer Spannung von 230V bei einer Strombelastung
von 2A beaufschlagt werden.

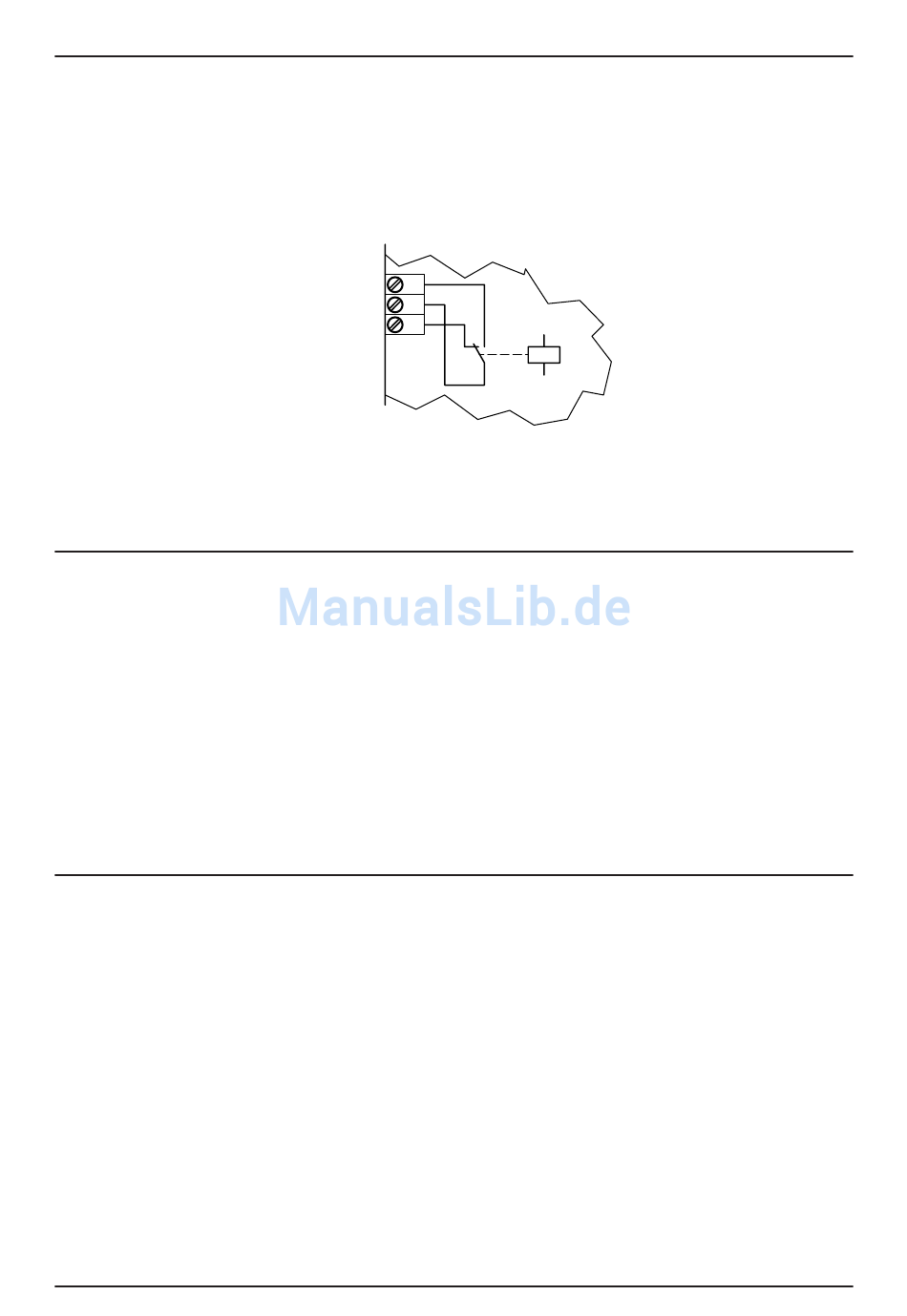

Abb. 10: Anschlussbelegung
LED - STATUSANZEIGE
Die Torsteuerung TS 955 besitzt zwei Statusanzeigen in Form einer grünen und roten LED.
Grüne LED leuchtet :
Rote LED leuchtet
DIP - SCHALTER
DIP 1
=
off
=
on
DIP 2
=
off
=
on
DIP 3
=
off
=
on
DIP 4
=
off
=
on
DIP 5
=
off
=
on
X3
Die Steuerspannung ist vorhanden
:
Die Sicherheitskette ist unterbrochen z.B. externer Stopp-Taster,
Not - Aus - Taster, Schlupftürüberwachung oder Sicherheitskreis
am ELEKTROMAT
externer Stopp - Taster angeschlossen
externer Stopp - Taster gebrückt (Lieferzustand)
externer Not - Aus angeschlossen
externer Not - Aus gebrückt (Lieferzustand)
Schlupftürüberwachung angeschlossn
Schlupftürüberwachung gebrückt (Lieferzustand)
Totmann Auf (Lieferzustand)
Selbsthaltung Auf
erweiterte Totmann inaktiv (Lieferzustand)
erweiterte Totmann aktiv
.
®
Seite 11
