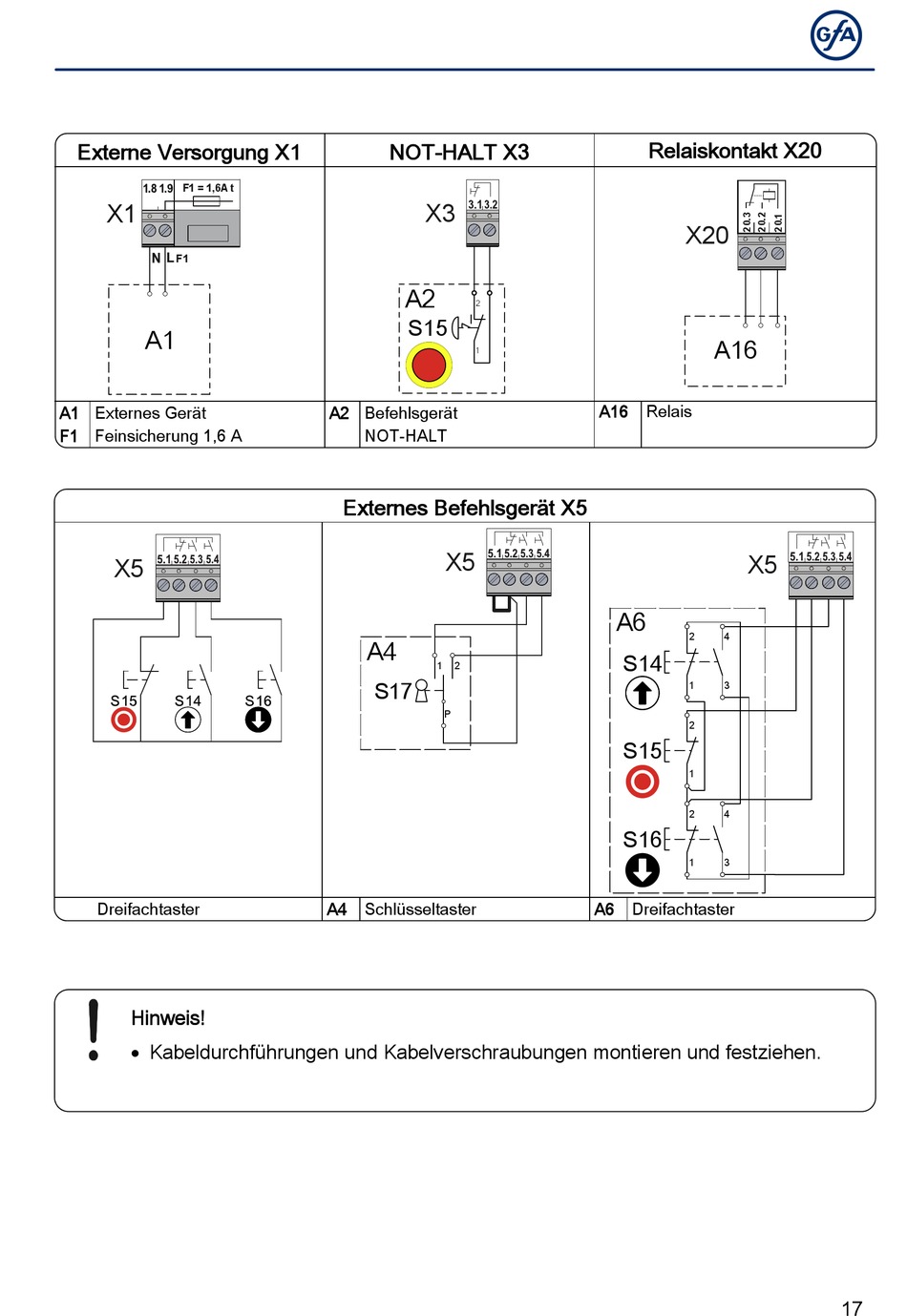

Externe Versorgung X1

NOT-HALT X3

Relaiskontakt X20

Externe Versorgung X1
F1 = 1,6A t
X1
F1
A1
A1 Externes Gerät
F1 Feinsicherung 1,6 A
Externes Befehlsgerät X5
X5
Dreifachtaster
Hinweis!
 Kabeldurchführungen und Kabelverschraubungen montieren und festziehen.
NOT-HALT X3
X3
A2
2
S15
1
A2 Befehlsgerät
NOT-HALT
Externes Befehlsgerät X5
X5
A4
1 2
S17
P
A4 Schlüsseltaster
Relaiskontakt X20
X20
A16
A16 Relais
X5
A6
2 4
S14
1 3
2
S15
1
2 4
S16
1 3
A6 Dreifachtaster
17
