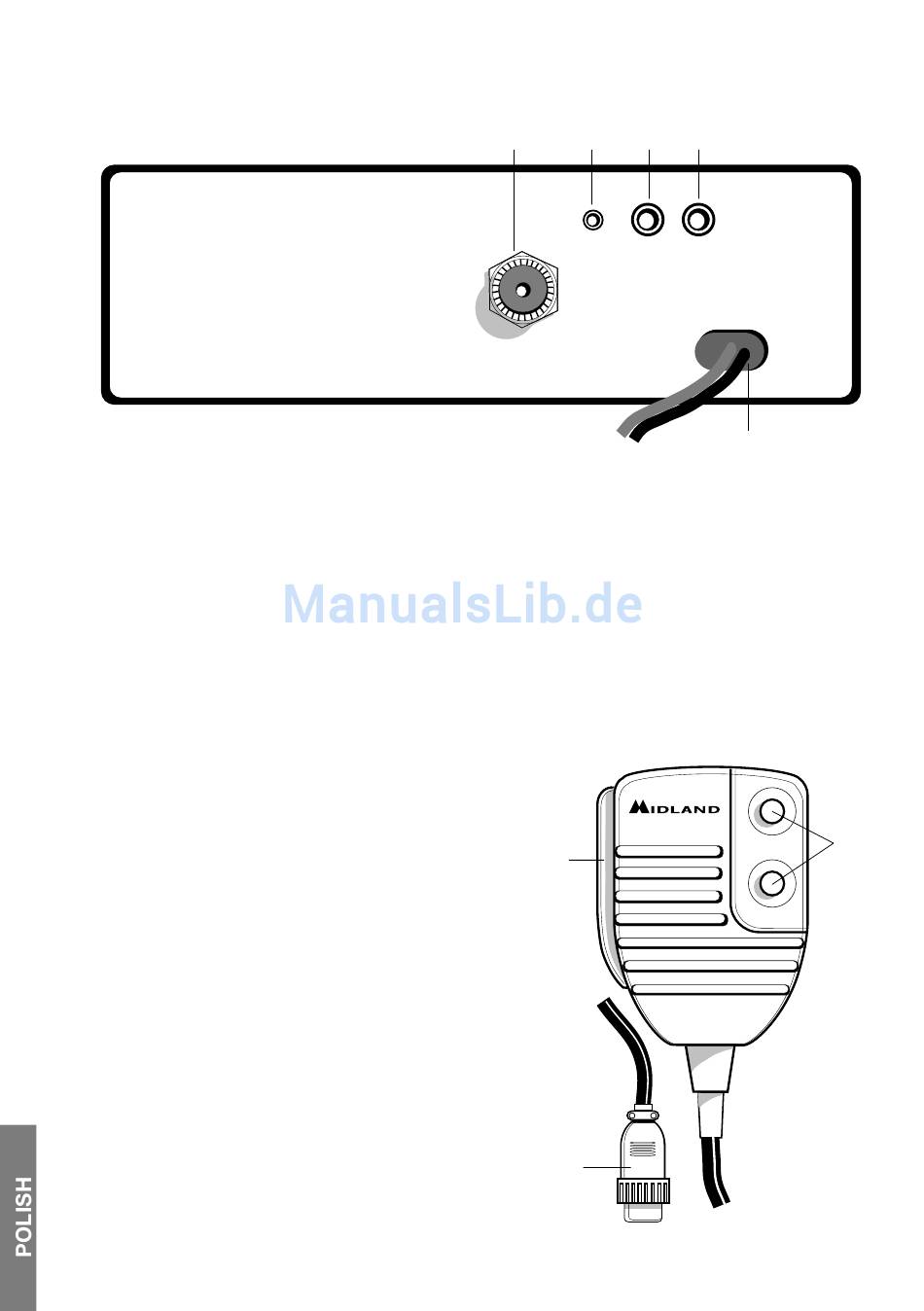

TYLNY PANEL

19 20 21 22
PA EXT
S-METER
ANTENNA
23
19. Gniazdo antenowe( typ SO239 ).
20. Gniazdo S.Meter: pozwala podlaczyc zewnetrzny miernik sygnalu.
21. Gniazdo "PA" : umozliwia podlaczenie tubowego glosnika zewnetrznego.
22. Gniazdo"EXT" : sluzy do podlaczenia zewnetrznego glosnika
23. Kabel 13.2 Vdc: zasila radiotelefon.
MIKROFON
2
UP
1
1. PTT: przycisk nadawania
2. UP/DOWN przyciski:
manualna zmiana kanalow.
DOWN
3. 6 pin zlacze mikrofonowe.
3
6 6
