PANNEAU POSTERIEUR

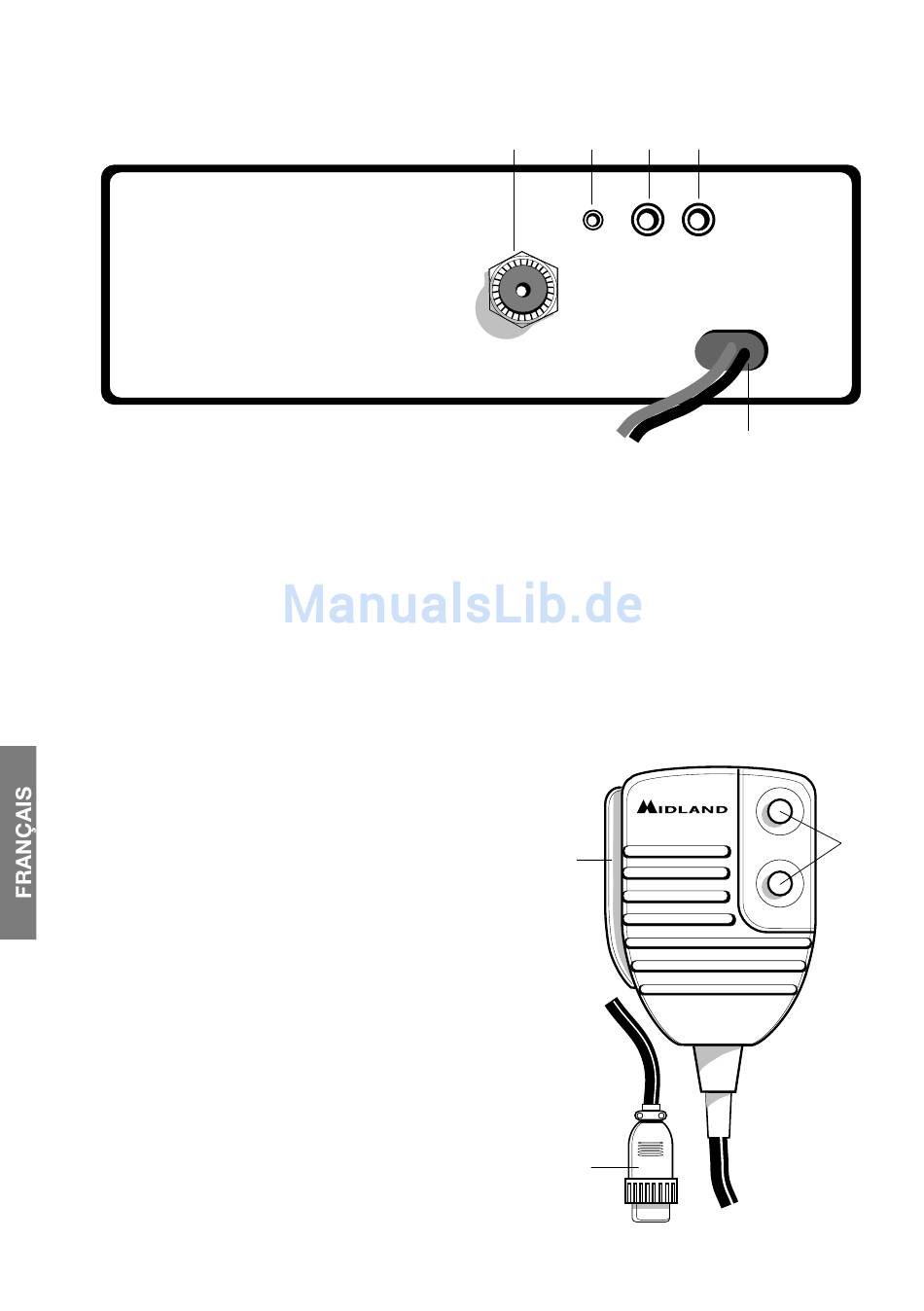

19. Connecteur antenne: il est prévu le connecteur SO 239
20. Prise S. METER: elle permet le branchement d'un instrument externe.
21. Prise PA: Avec un branchement à un haut-parleur externe, elle permet d'utiliser
l'appareil comme amplificateur audio.
22. Prise EXT: prise haut-parleur externe (ce branchement exclut l'usage du haut-
parleur interne).
23. POWER 13,2 Volts: prise d'alimentation.
MICROPHONE
1. Touche d'émission.
2. Bouton UP/DOWN: sélection canaux vers
le haut (UP) et vers le bas (DOWN).
3. Connecteur microphone 6 pins.
19 20 21
PA
S-METER
ANTENNA
1
3
6 6
22
EXT
23
2
UP
DOWN
