RX TI 24, RX PW 1, RX TI RB
Ablauf-Timer
1. Beschreibung RX TI RB
Mit dem Ablauf-Timer kann das Heizgerät für eine fest einge-
stellte Zeitdauer betrieben werden. Je nach Vorein-stellung
schaltet das Gerät nach Ablauf der eingestellten Zeit aus
(Standardbetrieb) oder wechselt in eine andere Betriebs-art
(Komfortbetrieb). Die Einstellung ist im Bereich von 0,5 Stun-
den bis 4 Stunden (in Zeitabständen von 0,5 Stunden) mög-
lich.

1.1 Betriebsart Standard

Unmittelbar nach Betätigen der Starttaste wird das Heizgerät
für eine voreingestellte Zeit eingeschaltet. Die Raumtempe-
ratur wird entsprechend der Thermostateinstellung am Heiz-
gerät geregelt. Nach Ablauf der eingestellten Zeit schaltet der
Timer das Heizgerät aus. Bei Bedarf kann das Programm er-
neut durch Betätigen der Starttaste aktiviert werden.

1.2 Betriebsart Komfort

Unmittelbar nach Betätigen der Starttaste wird das Heizgerät
für eine voreingestellte Zeit eingeschaltet. Die Raumtempe-
ratur wird entsprechend der Thermostateinstellung am Heiz-
gerät geregelt. Nach Ablauf der eingestellten Zeit wechselt
der Timer in den Absenkbetrieb und senkt die am Thermos-
taten eingestellte Raumtemperatur für die nächsten 24 h um
5 °C ab. Wiederum nach Ablauf dieser 24 h wird der Frost-
schutzbetrieb aktiv. Der Thermostat des Heizgeräts regelt
die Raumtemperatur im Bereich von 5°C ein. Diese Einstel-
lung wird beibehalten.

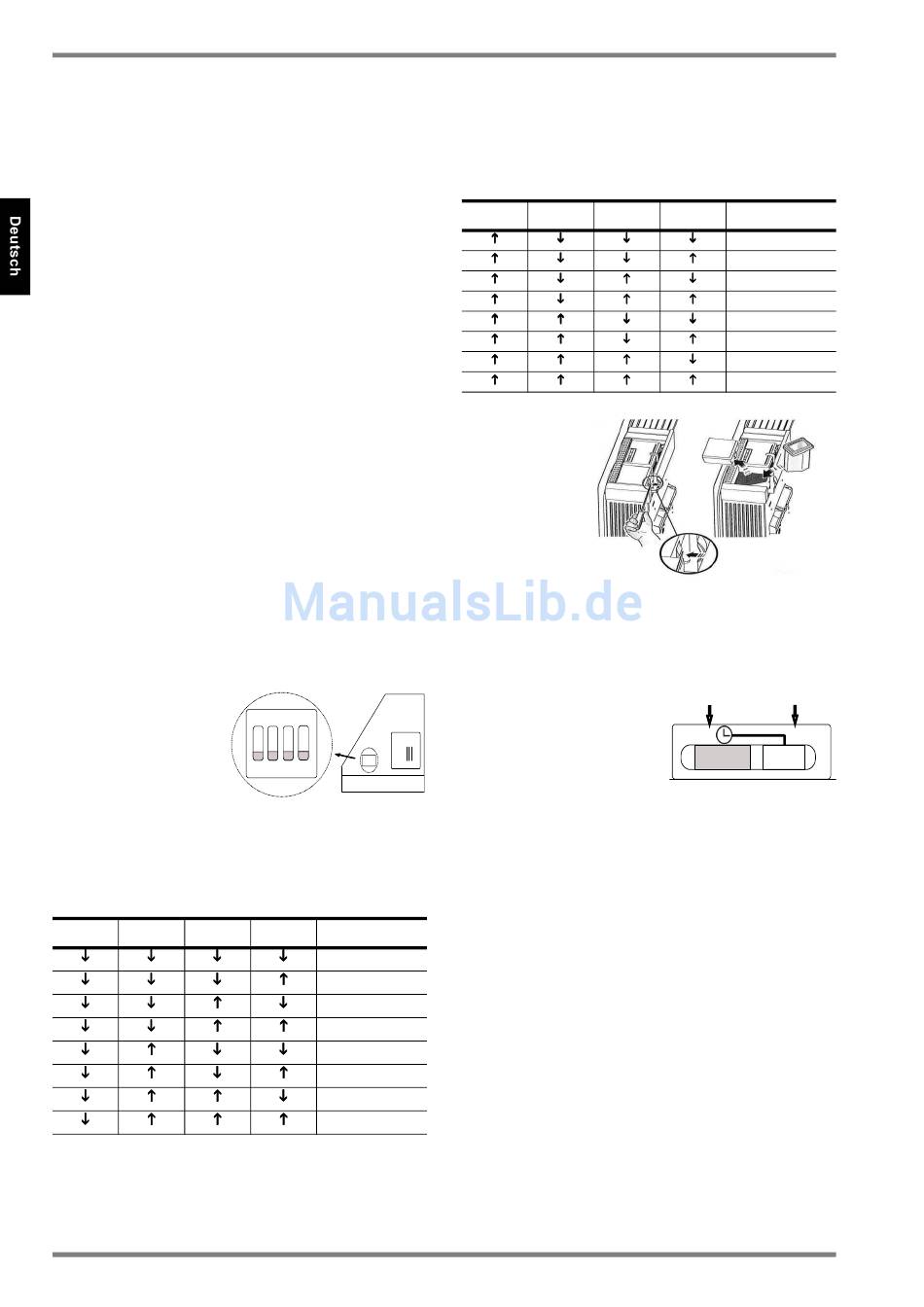

2. Einstellung des Timers
Vor dem Einbau des Ab-
lauf-Timers ist die Ein-stel-
lung der Heizdauer und der
Betriebsart notwendig. An
der Unterseite der Kas-
sette sind dazu in der Aus-
sparung vier Miniatur-
schalter angeordnet.
2.1 Einstellung auf die Betriebsart Standard
Wählen Sie eine Heizzeit aus und stellen Sie die Miniatur-
Schalter entsprechend Tabelle ein.
1 2 3
DE-6
ON DIP
1 2 3 4
4 Heizdauer
1/2 Stunde
1 Stunde
1 1/2 Stunden
2 Stunden
2 1/2 Stunden
3 Stunden
3 1/2 Stunden
4 Stunden
RXTI24_RXPW1_RXTI B_d · 07/14/A
2.2 Einstellung auf die Betriebsart Komfort
Schalter 1 nach oben stellen. Wählen Sie eine Heizzeit aus
und stellen Sie die Miniatur-Schalter entsprechend ein.
1 2 3
3. Einbau
Heizgerät aus-
schalten und vor-
sichtig nach vorne
klappen.
Rastnase der Ab-
deckung z.B. mit
der flachen Klinge
eines Schrauben-
drehers in Pfeil-
richtung drücken und Abdeckung abnehmen. Kassette voll-
ständig in die Öffnung schieben.
4. Inbetriebnahme
Heizgerät einschalten und
Thermostaten auf die
wünschte Temperatur stellen.
Drücken Sie auf die Starttaste.
Das Gerät wird jetzt für die ein-
gestellte Zeitdauer (in der ge-
wünschten Betriebsart) betrie-
ben. Während des Ablaufs der
eingestellten Zeit leuchtet die Kontrolllampe.
5. Betriebsverhalten in Betriebsart Standard
Nach Ablauf der eingestellten Zeit schaltet das Gerät aus.
Durch Drücken der Starttaste kann das Programm erneut ge-
startet werden.
Möchten Sie das eingestellte Programm vorzeitig beenden,
drücken Sie die Starttaste. Das Gerät wird ausgeschaltet.
6. Betriebsverhalten in Betriebsart Komfort
Nach Ablauf der eingestellten Zeit schaltet der Timer auto-
matisch den Thermostaten auf eine um 5 °C reduzierte Tem-
peratur (Absenkbetrieb) um. Das Heizgerät regelt diese Tem-
peratur dann für weitere 24 Stunden.
Nach Ablauf dieser 24 Stunden schaltet der Timer den Ther-
mostaten auf die Frostschutztemperatur ca. 5 °C (Frost-
schutzbetrieb).
Durch Betätigen der Starttaste kann in die jeweils nächste
Betriebsart gewechselt werden.
Also beispielsweise vom Normalbetrieb in den Absenkbe-
trieb, vom Absenkbetrieb in den Frostschutzbetrieb, vom
Frostschutzbetrieb wieder in den Normalbetrieb.
4 Heizdauer
1/2 Stunde
1 Stunde
1 1/2 Stunden
2 Stunden
2 1/2 Stunden
3 Stunden
3 1/2 Stunden
4 Stunden
ge-
Starttaste Kontrolllampe
