7 Tage Programmierkassette

RX PW 1

1. Beschreibung
Mit der Programmierkassette können Sie für die Werktage
Montag bis Freitag sowie für das Wochenende Samstag bis
Sonntag jeweils bis zu 4 verschiedene Zeitblöcke festlegen,
in denen das Heizgerät eingeschaltet wird. Die Program-
mierkassette kann individuell d.h. für ein Heizgerät oder
seriell d.h. für eine Gruppe von Heizgeräten (z.B. für eine
Wohneinheit) verwendet werden.
Bei serieller Anwendung wird ein Heizgerät mit der Program-
mierkassette versehen. Dieses Gerät ist dann das so ge-
nannte „Pilotgerät". Bei entsprechender elektrischer Ver-
schaltung (dargestellt in der Montageanweisung des Heiz-
gerätes) werden die am Pilotgerät eingestellten zeitlichen
Funktionen auf nachgeschaltete Heizgeräte (Slavegeräte)
übertragen. Das am Pilotgerät eingestellte Heizprogramm
(Zeitblöcke für Ein/Aus) wird also auch an allen Slavegeräten
ausgeführt.

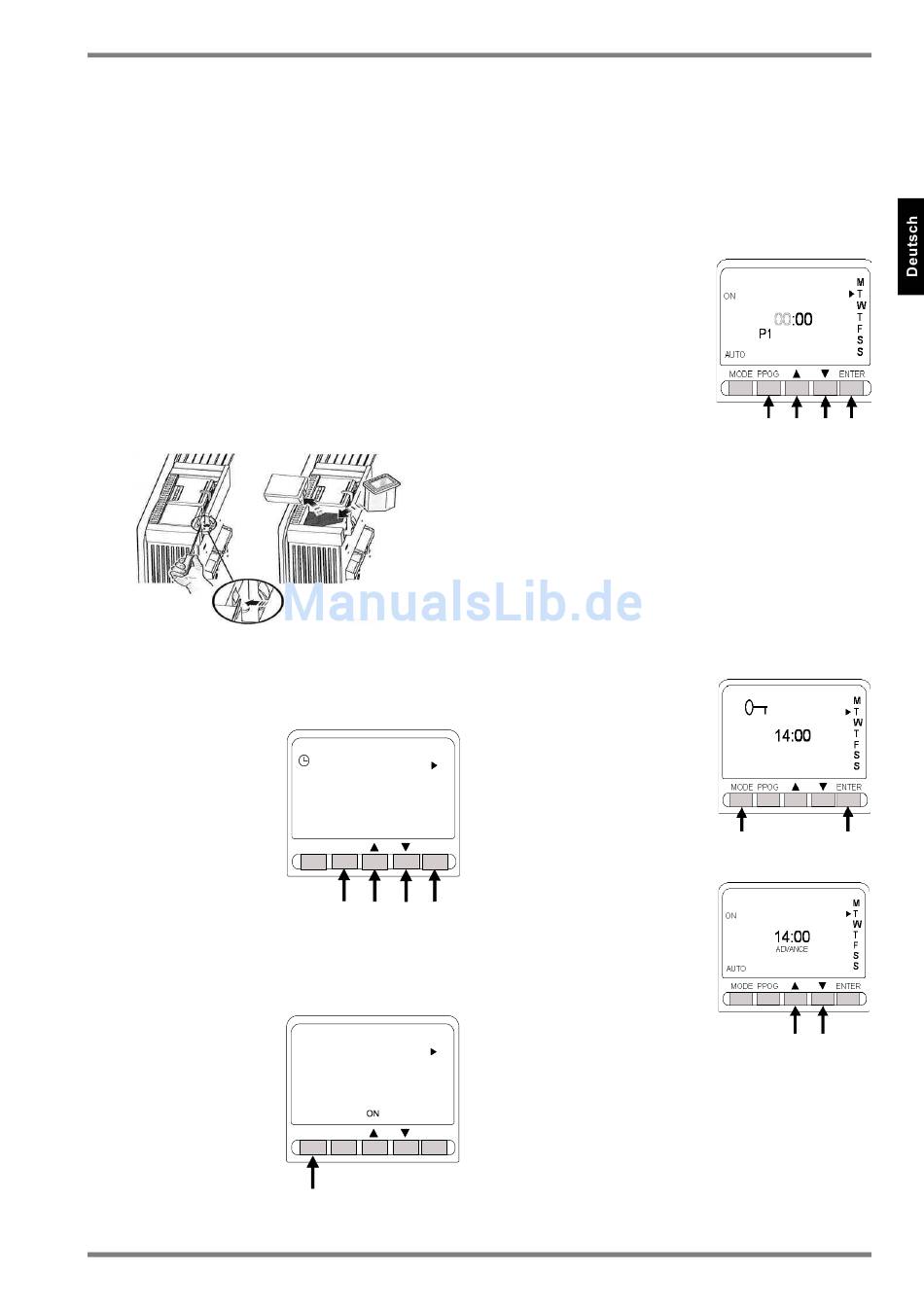

2. Einbau
Heizgerät ausschalten und vorsichtig nach vorne klappen.
Rastnase der Abdeckung z.B. mit der flachen Klinge eines
Schraubendrehers in Pfeilrichtung drücken und Abdeckung
abnehmen. Kassette vollständig in die Öffnung schieben.
3. Uhrzeit und Tag einstellen
Taste PROG drücken. Das
Symbol „Uhr" erscheint links
oben im Display und die
Stundenziffern blinken. Mit
den Tasten▼▲ können sie
die Stundenzeit einstellen, mit
ENTER bestätigen. Mit der
Minuteneinstellung in gleicher
Weise verfahren. Mit ENTER
bestätigen.
Der Wochentagsanzeiger ►
blinkt. Wochentag mit den Tasten ▼▲ auswählen und mit
ENTER bestätigen.
M Montag T Dienstag
F Freitag S Samstag
4. Betriebsart Manuelles Ein- und Ausschalten
Heizgerät einschalten
(Kontrolllampe leuchtet).
MODE Taste betätigen, bis die
Anzeige MAN ON erscheint.
Das Gerät ist eingeschaltet.
Möchten Sie das Gerät
ausschalten, drücken Sie
erneut MODE. Die Anzeige
MAN OFF erscheint. Das
Gerät ist ausgeschaltet.
www.dimplex.de
M
T
W
00:00 T
F
S
S
MODE PPOG ENTER
W Mittwoch T Donnerstag
S Sonntag
M
T
W
14:00
T
F
S
S
MAN OFF
MODE PPOG ENTER
RXTI24_RXPW1_RXTI B_d · 07/14/A
RX TI 24, RX PW 1, RX TI RB
5. Betriebsart Automatik
Heizgerät einschalten. Zunächst werden die Wochentage
Montag bis Freitag eingestellt. Taste PROG zweimal
betätigen. Im Display die Anzeige P1 ON, und die Stunden-
ziffern blinken. Mit den Tasten▼▲ können sie die Stunden-
zeit einstellen, mit ENTER bestätigen. Mit der Minutenein-
stellung in gleicher Weise verfahren. Mit ENTER bestätigen.
Hinweis: die Minuteneinstellung ist nur in 10 Minuten
Schritten möglich!
Im Display erscheint nun P1 OFF.
Stellen Sie jetzt die gewünschte
Ausschaltzeit ein und bestätigen
Sie mit ENTER. Damit ist das
Programm P1 eingestellt. Es er-
scheint nun P2 d.h. es kann eine
weitere Einschaltzeitdauer pro-
grammiert werden. In gleicher
Weise sind noch die Programme
P3 und P4 einstellbar.
Nach Bestätigen der Anzeige P4OFFwechselt das Pro-
gramm in den Einstellmodus für die beiden Wochenendtage
Samstag und Sonntag. Die Zeitblöcke werden in gleicher
Weise wie für die Wochentage eingestellt. Die Pfeile rechts
im Display zeigen an, welche Tage gerade eingestellt
werden. Zum vorzeitigen Verlassen des Einstellvorgangs
drücken Sie die Taste PROG. Alle bereits eingestellten
Werte werden beibehalten.
Damit die eingestellten Programme ausgeführt werden, muss
sich die Programmierkassette in der Betriebsart Automatik
AUTO befinden. Die Betriebsart wird mit Taste MODE
gewählt
6. Einstellung Tastensperre
Drücken Sie nacheinander
ENTER
und MODE. Die Tasten sind
innerhalb von 1 Sekunde zu
drücken. Auf dem Display er-
scheint das Symbol für den
Schlüssel. Alle Tastenfunktionen
sind gesperrt. Bei Wiederholung
der Tastenkombination wird die
Sperre aufgehoben.
7. Betriebsart ADVANCE
In der Betriebsart ADVANCE
können Sie das Heizgerät vor-
zeitig einschalten, also bevor der
vorgesehene Startzeitpunkt
erreicht ist.
Beispiel: Es ist 14:00 Uhr. Sie
haben eine Einschaltzeitdauer
von 17.00 Uhr bis 19.00 Uhr
programmiert, möchten den
Heizbetrieb aber sofort starten. Das Gerät befindet sich im
Modus AUTO. Drücken sie die Taste ▲ 3 Sekunden.
ADVANCE erscheint im Display. Das Gerät wird nun bis
zum Ende der programmierten Zeit (also bis 19:00 Uhr)
eingeschaltet. Wird der ursprünglich program-mierten
Einschaltzeitpunkt (17:00 Uhr) erreicht, erlischt die Anzeige
ADVANCE im Display.
Die ADVANCE Funktion kann jederzeit manuell gelöscht
werden. Dazu Taste ▼ betätigen.
