RX TI 24, RX PW 1, RX TI RB
24 Stunden Programmierkassette
1. Beschreibung RX TI 24
Mit der Programmierkassette können Sie in einem Zeitrah-
men von 24 Stunden bis zu 4 verschiedene Zeitblöcke festle-
gen, in denen das Heizgerät eingeschaltet wird. Die Pro-
grammierkassette kann individuell d.h. für ein Heizgerät oder
seriell d.h. für eine Gruppe von Heizgeräten (z.B. für eine
Wohneinheit) verwendet werden.
Bei serieller Anwendung wird ein Heizgerät mit der Program-
mierkassette versehen. Dieses Gerät ist dann das so ge-
nannte „Pilotgerät". Bei entsprechender elektrischer Ver-
schaltung (dargestellt in der Montageanweisung des
Heizgerätes) werden die am Pilotgerät eingestellten zeitli-
chen Funktionen auf nachgeschaltete Heizgeräte (Slavege-
räte) übertragen. Das am Pilotgerät eingestellte Heizpro-
gramm Zeitblöcke für Ein/Aus) wird also auch an allen
Slavegeräten ausgeführt.

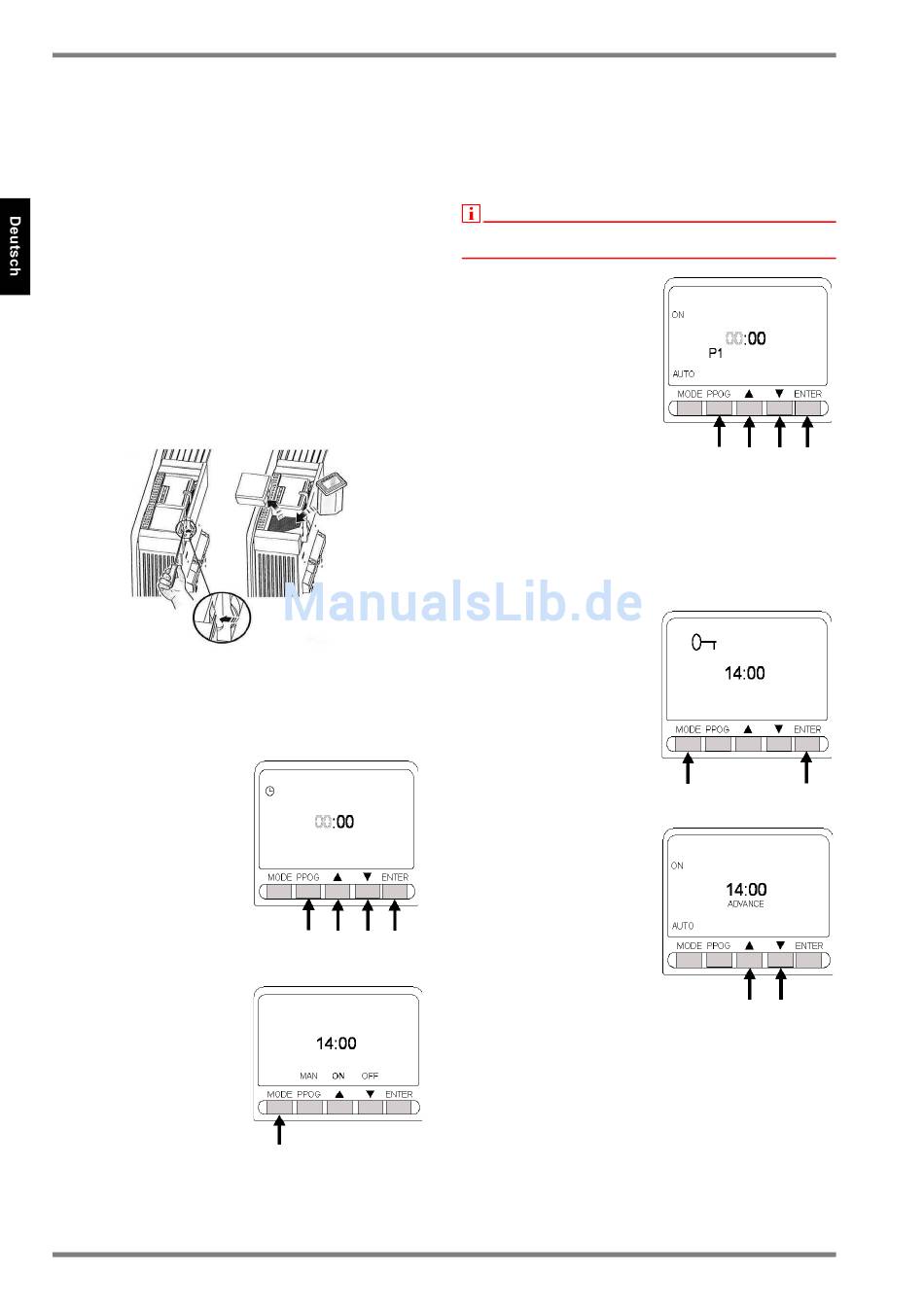

2. Einbau
Heizgerät ausschalten und vorsichtig nach vorne klappen.
Rastnase der Abdeckung z.B. mit der flachen Klinge eines
Schraubendrehers in Pfeilrichtung drücken und Abdeckung
abnehmen. Kassette vollständig in die Öffnung schieben.
3. Uhrzeit einstellen
Taste PROG drücken. Das
Symbol „Uhr" erscheint links
oben im Display und die Stun-
denziffern blinken. Mit den
Tasten▼▲ können sie die
Stundenzeit einstellen, mit
ENTER bestätigen. Mit der Mi-
nuteneinstellung in gleicher
Weise verfahren. Mit ENTER
bestätigen.
4. Betriebsart Manuelles Ein- und Ausschalten
Heizgerät einschalten (Kont-
rolllampe leuchtet). MODE
Taste betätigen, bis die An-
zeige MAN ON erscheint. Das
Gerät ist eingeschaltet. Möch-
ten Sie das Gerät ausschalten,
drücken Sie erneut MODE. Die
Anzeige MAN OFF erscheint.
Das Gerät ist ausgeschaltet.
DE-4
5. Betriebsart Automatik
Heizgerät einschalten. Taste PROG zweimal betätigen. Im
Display erscheint P1 ON und die Stundenziffern blinken. Mit
den Tasten▼▲ können sie die Stundenzeit einstellen, mit
ENTER bestätigen. Mit der Minuteneinstellung in gleicher
Weise verfahren. Mit ENTER bestätigen.
HINWEIS
Die Minuteneinstellung ist nur in 10 Minuten Schritten
möglich!
Im Display erscheint nun P1
OFF. Stellen Sie jetzt die ge-
wünschte Ausschaltzeit ein
und bestätigen
ENTER. Damit ist das Pro-
gramm P1 eingestellt. Es er-
scheint nun P2 d.h. es kann
eine weitere
dauer programmiert werden.
In gleicher Weise sind noch
die Programme P3 und P4
einstellbar. Zum vorzeitigen
Verlassen des Einstellvorgangs drücken Sie die Taste
PROG. Alle bereits eingestellten Werte werden beibehalten.
Damit die eingestellten Programme ausgeführt werden, muss
sich die Programmierkassette in der BetriebsartAutomatik
AUTO befinden. Die Betriebsart wird mit Taste MODE ge-
wählt.
6. Einstellung Tastensperre
Drücken
ENTER
Tasten sind innerhalb von 1
Sekunde zu drücken. Auf dem
Display erscheint das Symbol
für den
Tastenfunktionen
sperrt.
Bei Wiederholung der Tasten-
kombination wird die Sperre
aufgehoben.
7. Betriebsart ADVANCE
In der Betriebsart ADVANCE
können Sie das Heizgerät
vorzeitig einschalten, also
bevor der vorgesehene Start-
zeitpunkt erreicht ist.
Beispiel: Es ist 14:00 Uhr. Sie
haben eine Einschaltzeitdauer
von 17.00 Uhr bis 19.00 Uhr
programmiert, möchten den
Heizbetrieb aber sofort starten.
Das Gerät befindet sich im
Modus AUTO. Drücken sie
3 Sekunden lang die Taste ▲. ADVANCE erscheint im
Display. Das Gerät wird nun bis zum Ende der
programmierten Zeit (also bis 19:00 Uhr) eingeschaltet. Wird
der ursprünglich programmierten Einschaltzeitpunkt (17:00
Uhr) erreicht, erlischt die Anzeige ADVANCE im Display.
Die ADVANCE Funktion kann jederzeit manuell gelöscht
werden. Dazu Taste ▼ betätigen.
RXTI24_RXPW1_RXTI B_d · 07/14/A
Sie mit
Einschaltzeit-
Sie nacheinander
und MODE. Die
Schlüssel. Alle
sind ge-
