RX TI 24, RX PW 1, RX TI RB
Cassette de programmation 24 heures
1. Description RX TI 24
La cassette de programmation vous permet de mémoriser
sur 24 heures jusqu'à 4 blocs horaires différents pour démar-
rer l'appareil de chauffage. La cassette de programmation
fonctionne soit en mode individuel, pour 1appareil de chauf-
fage, ou en mode pilote, pour un groupe d'appareils, (pour
une unité d'habitation par exemple).
En mode pilote, un des appareils de chauffage est équipé de
la cassette de programmation. Cet appareil est appelé "appa-
reil maître" et peut transmettre aux autres appareils de chauf-
fage reliés (appelés appareils esclaves) les ordres de fonc-
tionnement (le schéma de câblage électrique est représenté
dans la notice de montage de l'appareil de chauffage). Les
appareils esclaves suivront donc le pro-gramme de cha
uffage réglé sur l'appareil maître (horaires Marche/Arrêt)

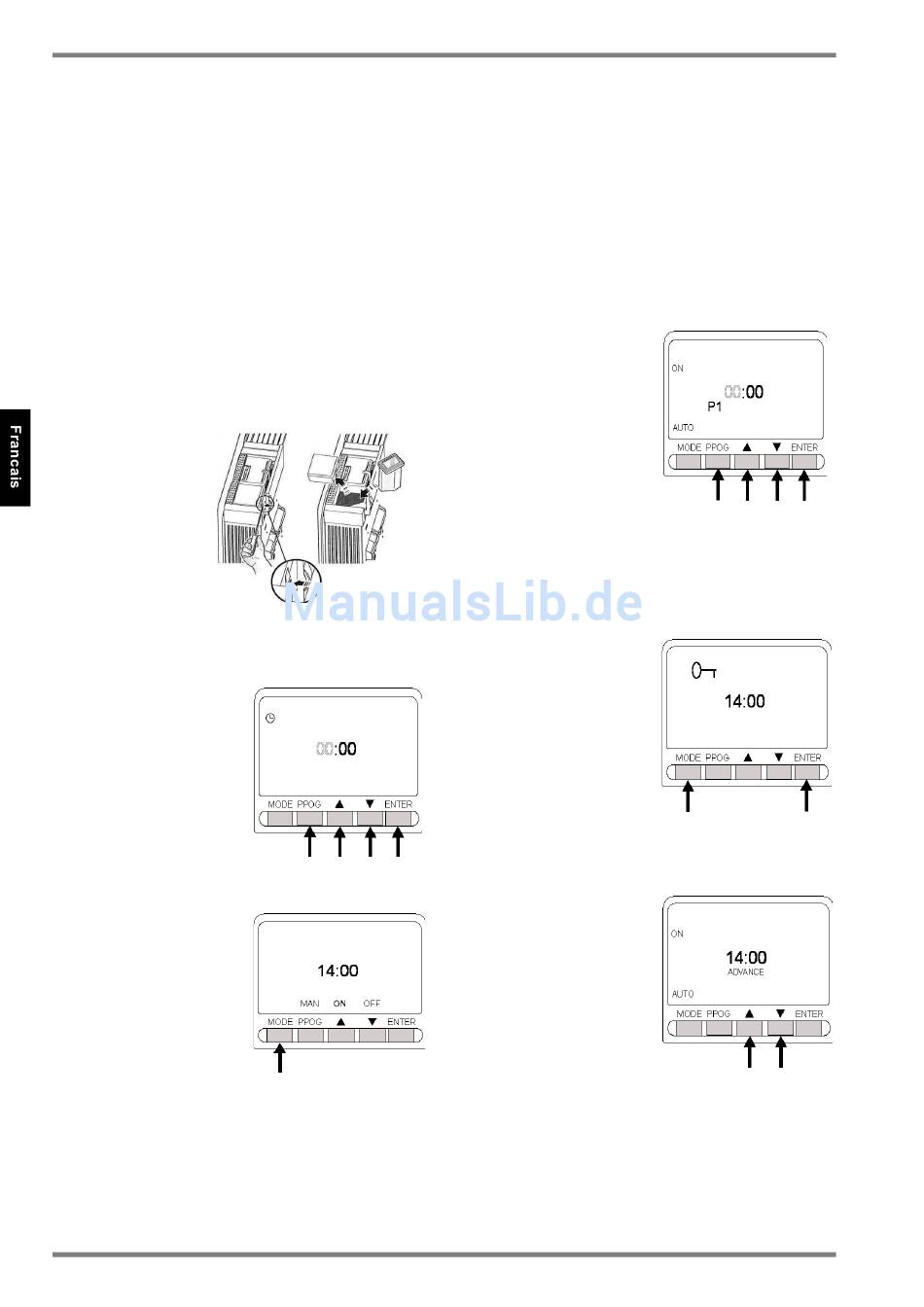

2. Montage
Mettre l'appareil de
chauffage hors tension
et le rabattre vers le
bas avec précaution,
pousser le dispositif
d'arrêt du couvercle en
direction de la flèche
(par exemple à l'aide
de la lame plate d'un
tournevis), et soulever
le couvercle. Insérez
entièrement la cassette dans son logement
3. Programmer l'heure
Appuyer sur la touche PROG.
Le symbole "horloge" s'affiche
en haut d'écran à gauche et
les heures clignotent. A l'aide
des touches▼▲ vous pouvez
régler l'heure, valider par EN-
TER. Pour régler les minutes,
procéder de la même façon.
Valider par ENTER.
4. Mode Mise en marche et arrêt manuels
Mettre l'appareil de chauffage
sous tension (voyant témoin
allumé). Appuyer sur la touche
MODE jusqu'à ce que l'affi-
chage MAN ON apparaîsse.
L'appareil est maintenant opé-
rationnel. Si vous voulez arrê-
ter l'appareil, appuyez encore
sur MODE. L'affichage MAN
OFF apparaît. L'appareil est
hors service.
F-10
5. Mode Automatique
Mettre l'appareil de chauffage sous tension. Appuyer deux
fois sur la touche PROG. L'écran affiche P1 ON et les heures
clignotent. Au moyen des touches ▼▲ vous pouvez régler
l'heure, valider par ENTER. Pour régler les minutes, procéder
de la même façon. Valider par ENTER.
Nota: le réglage des minutes n'est possible que par un pas
de 10 minutes!
L'écran affiche maintenant P1 OFF. Sélectionnez l'heure
d'arrêt désirée et validez par ENTER. La programmation du
programme P1 est effectuée.
L'écran affiche P2, il est main-
tenant possible d'établir un
autre horaire.e-dure press the
PROG bu De la même façon,
vous pouvez encore régler les
programmes P3 et P4. Pour
quitter prématurément le mode
réglage du programme, ap-
puyez sur la touche PROG.
Toutes les valeurs déjà pro-
grammées seront sauvegar-
dées. Pour pouvoir démarrer les programmes enregistrés, la
cassette de programmation doit se trouver en mode automa-
tique AUTO. Sélectionner le mode de fonctionnement à l'aide
de la touche MODE.
6. Mode Verrouillage des touches
Dans un délai d'une seconde,
appuyez d'abord sur ENTER
et ensuite sur MODE. L'écran
affiche le
Toutes les fonctions touches
sont maintenant verrouillées.
Pour supprimer le verrouillage,
effectuer la même procédure
en appuyant sur les deux
touches.
7. Mode ADVANCE
En mode ADVANCE, vous pouvez mettre en service
l'appareil de chauffage préma-
turément, avant l'heure de dé-
marrage prévue par le pro-
gramme.
Exemple: Il est 14:00 heures.
Vous avez programmé une
durée de chauffage de 17.00
heures à 19.00 heures, mais
vous voulez immédiatement
démarrer le chauffage. L'appa-
reil se trouve en mode AUTO.
Appuyez pendant 3 secondes sur la touche ▲. ADVANCE
s'affiche sur l'écran. L'appareil sera maintenant activé
jusqu'à la fin de l'horaire programmé (dans notre exemple
jusqu'à 19:00 heures). Lorsque l'heure de démarrage initiale-
ment programmée est atteinte (17:00 heures), l'affichage
ADVANCE disparaît..
Il est toujours possible d'annuler manuellement la fonction
ADVANCE. Pour cela appuyer sur la touche ▼.
RXTI24_RXPW1_RXTIRB_fr · 07/14/A
symbole "clé".
