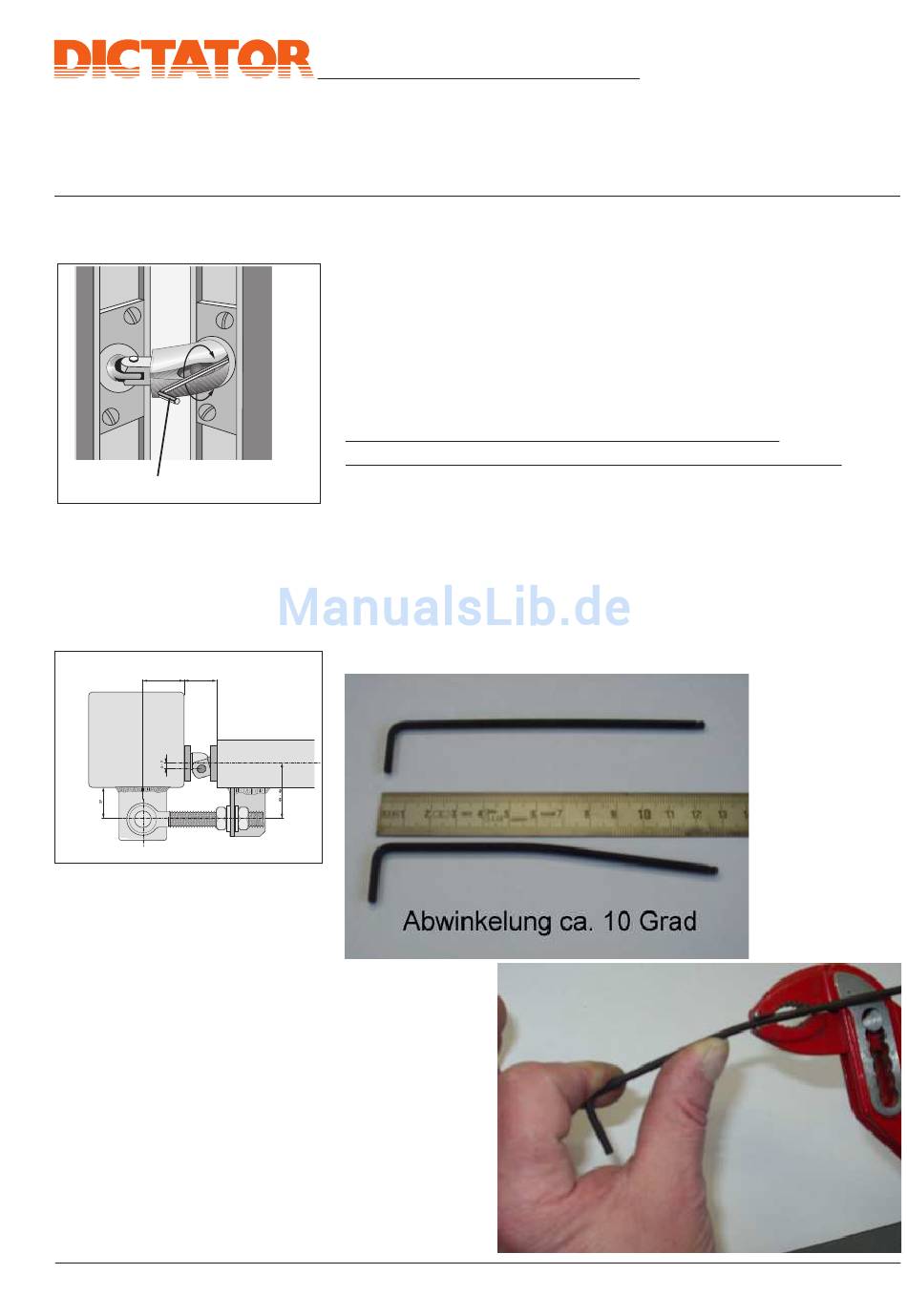

Einstellung der
Schließgeschwindigkeit
Abb. 9
8
Besonderheit bei Türen
mit
Augenschraubenbändern
max. 35
30 - 35
Augenschraubenbänder
© DICTATOR TECHNIK GMBH • Gutenbergstr. 9 • D - 86356 Neusäß • Deutschland
Tel. (0821)24673 - 0 • Fax (0821) 24673 - 90 • E-Mail info@dictator.de • 0109
1) Tür auf ca. 45° bis 90° öffnen.
2) Mitgelieferten Innensechskantschlüssel
die schräge Bohrung der Kunststoff-Gelenkteile stecken, bis der Schlüssel einra-
stet.
3) Der RTS ist werksseitig auf den mittleren Bereich der Dämpfung eingestellt.
Der Gesamtstellbereich beträgt ca. 3 Umdrehungen.
Um Beschädigungen und ein unbeabsichtigtes Herausdrehen des Einstell-
stückes zu verhindern, ist das Bauteil mit einem Sicherungsring gesichert. Beim
Herausdrehen der Einstellung wird das Erreichen der Endstellung durch einen
erhöhten Widerstand sofort spürbar.
Drehung im Uhrzeigersinn: langsamer (= stärkere Dämpfung)
Drehung gegen den Uhrzeigersinn: schneller (= geringere Dämpfung)
ACHTUNG: nach jeder halben Umdrehung des Innensechskantschlüssels
Schließgeschwindigkeit überprüfen.
Bei Türen mit Augenschraubenbändern rastet der Innensechskantschlüssel in
einigen Fällen nicht richtig ein, da das Kunststoffgelenk nicht wie bei normalen
Bändern gebogen wird. Um den Türschließer RTS dennoch einstellen zu kön-
nen, muß der Innensechskantschlüssel
dungen 10 und 11).
Montageanleitung
Rohrtürschließer RTS lang
mit der langen Seite durch
8
leicht gebogen werden (siehe Abbil-
8
Abb. 10
Abb. 11
Seite 02.033.00
