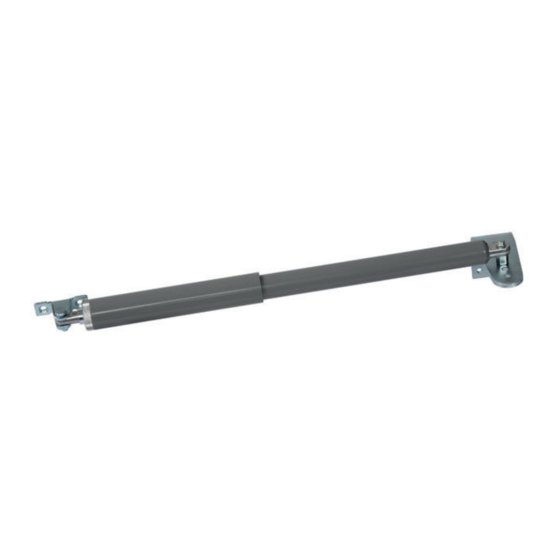

Dictator DIREKT 150 Montageanleitung

Vorschau ausblenden Andere Handbücher für DIREKT 150:

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung für DIREKT 150
mit Augen und Winkelgelenken
1. Welche Bandsituation haben Sie?
Startwert wählen.
40-60 Verschiebeweg Winkel
Montagebereich
für Zapfen
2. Provisorische Montage der Konsolen
A
Verschiebeweg
Winkel
C
Vorgang B verkleinern und C neu verschieben
4. Konsole zusammenbauen und ausrichten
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland
Tel. (0821)24673-0 • Fax (0821)24673-90 • E-Mail info@dictator.de • 1123
Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : info@dictator.de
Angaben in mm
60-70 Verschiebeweg Winkel
Montagebereich
für Zapfen
B
Verschieben bis:
Nicht bei
Dictator Technik Gutenbergstraße 9 86356 Neusäß
30-55 Verschiebeweg Winkel
Montagebereich
Max. Startwert
wählen
max. 590 mm
max. 610 mm
Ist Ihr Abstand kleiner
5. Befestigen
Tor
4 x Sechskant M 6
für Zapfen
3. Überprüfung der Montagemaße
Tor AUF
Abstand
min. 460 mm
min. 480 mm
Anschlag
Bei
Tor
Konsolen
Pfosten
Tor
2 x Senkkopf
M6
Bei

Werbung

loading

Verwandte Anleitungen für Dictator DIREKT 150

Inhaltszusammenfassung für Dictator DIREKT 150

  • Seite 1 © DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Deutschland Dictator Technik Gutenbergstraße 9 86356 Neusäß Tel. (0821)24673-0 • Fax (0821)24673-90 • E-Mail info@dictator.de • 1123 Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : info@dictator.de...
  • Seite 2 6. Blockieren und einfahren 7. DIREKT montieren und Geschwindigkeit einstellen Dieses Ende ø28 immer am Pfosten Auge festhalten. ø28 Einschieben Rändel rechts min. 50 mm Regulierung immer Gleitbuchse drehen,bis an der Tür Anschlag. 8. Mechanischer Anschlag bei AUF, sonst Abstand X min.
  • Seite 3 © DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Germany Dictator Technik Gutenbergstraße 9 86356 Neusäß Tel. (0821)24673-0 • Fax (0821)24673-90 • E-mail info@dictator.de • 1123 Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : info@dictator.de...

  • Seite 4: Special Applications

    6. Blocking and 7. Fix the DIREKT and adjust the closing speed 6. Blockieren und einfahren 7. DIREKT montieren und Geschwindigkeit einstellen compressing Always fix Dieses Ende this end at ø28 immer the jamb. am Pfosten Steady eyelet Auge festhalten. Turn knurl ø28 Compress the...
  • Seite 5 © DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne Dictator Technik Gutenbergstraße 9 86356 Neusäß Tel. (0821)24673-0 • Fax (0821)24673-90 • E-mail info@dictator.de • 1123 Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : info@dictator.de...
  • Seite 6 1 x Jahr Le contrôle dernier : Letzter Check © DICTATOR TECHNIK GMBH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne Butée mécanique en position ouverte ? Bout avec réglage sur la porte ? Vis serrées ? Pièces Page 01.002.00 Tel.
  • Seite 7 Nicht bei con: hexagonales M6 4 x Sechskant M 6 © DICTATOR Española, S.A.U. · C/Mogoda, 20 - 24 · Pol. Ind. Can Salvatella 0 8 2 1 0 B a r b e r á d e l V a l l é s / B a r c e l o n a ·...
  • Seite 8 6. Bloquear y comprimir 7. Montaje del DIREKT y ajuste de la velocidad 6. Blockieren und einfahren 7. DIREKT montieren und Geschwindigkeit einstellen Este extremo Dieses Ende ø28 siempre en immer am Pfosten el bastidor Agarrar el agujero Auge festhalten. Gire el botón ø28 moleteado en el...
  • Seite 9 © DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Germania Tel. (0821)24673-0 • Fax (0821)24673-90 • E-Mail info@dictator.de • 1123 Dictator Technik Gutenbergstraße 9 86356 Neusäß L'uso incorretto comporta la perdita della garanzia. Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : info@dictator.de...

  • Seite 10: Controllo Finale

    6. Chiudere e comprimere 7. Montaggio e regolazione di velocità 6. Blockieren und einfahren 7. DIREKT montieren und Geschwindigkeit einstellen Stremo con Dieses Ende ø28 conchiglia immer sempre al am Pfosten Cerchi sempre di pilastro! posizionare Auge festhalten. il DIRETTO in Agguantare il trapano un foro esterno.
  • Seite 11 © DICTATOR Productie • Energieweg 11 • 8304 AJ Emmeloord • Nederland Dictator Technik Gutenbergstraße 9 86356 Neusäß Tel. +31 (0)527 613456 • Fax +31 (0)527 698420 • E-mail: info@dictator.nl• 1091 Tel : 0821 / 24673-0 Fax : 0821 / 24673-90 Email : info@dictator.de...
  • Seite 12 6. Blokkeren en 7. DIREKT monteren en sluitsnelheid instellen 6. Blockieren und einfahren 7. DIREKT montieren und Geschwindigkeit einstellen inschuiven Deze kant Dieses Ende altijd aan ø28 immer kozijnzijde. am Pfosten Auge festhalten. Oog FESTHALTEN ø28 RÄNDEL naar Inschuiven Einschieben Rändel rechts Glijlager rechts draaien...
