Montageanleitung

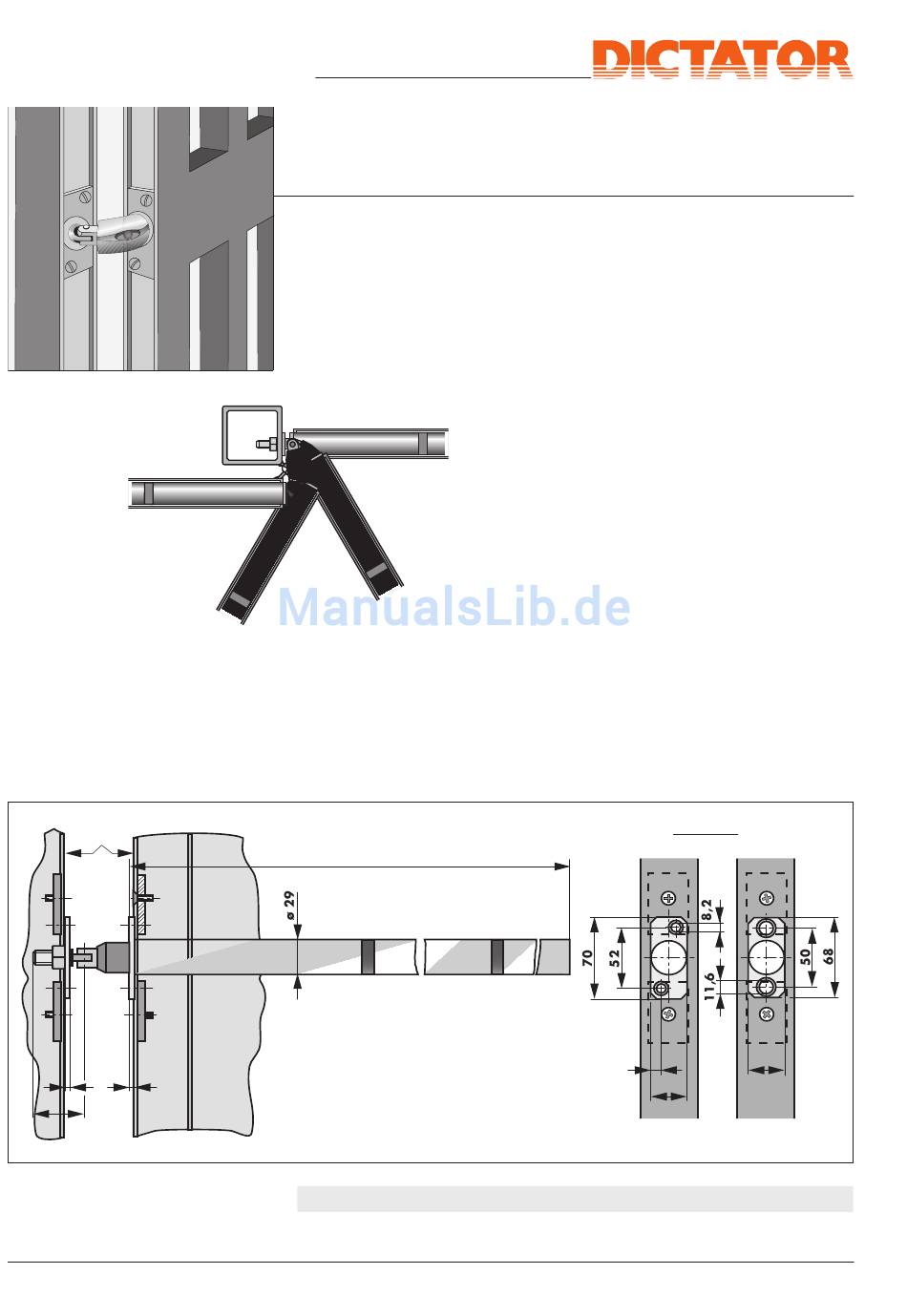

Rohrtürschließer RTS d / e lang
Funktionsweise
Lieferumfang
Maße
A
4
4
40
Bestellangaben
Seite 02.028.00
Rohrtürschließer RTS - d und RTS - e
Die DICTATOR Rohrtürschließer RTS - d und RTS - e sind für Türen aus Stahl oder
Aluminium geeignet. Ihre Frontplatte wird mit 2 Stück M8-Schrauben an der Tür
befestigt. Der RTS - d und RTS - e unterscheiden sich lediglich im Bohrbild der Front-
und Gegenplatte. Aufgrund seiner Befestigungsbohrungen kann die Type RTS - e im
Austausch für den GEZE Rohrtürschließer ROR TS 450 verwendet werden.
Bei Aluminiumtüren wird der Schließer vorzugsweise in das untere Sockelprofil
eingebaut; bei Stahltüren in den unteren oder den oberen Rohrrahmen.
Mit jedem Rohrtürschließer wird das benötigte Montagezubehör in einer Tüte mitgelie-
fert. Es umfaßt die
a) Gegenplatte zur Montage am Türrahmen (genau gleiches Bohrbild wie die Front
platte des Schließers),
b) Zargenstück A und B mit beschichtetem Gewinde (nur1 Stück wird für die Montage
benötigt; zur Auswahl des für Ihre Montage richtigen Auges siehe folgende Seiten)
c) 1 Gelenkbolzen mit Nut,
d) 1 Sicherungsring
e) 1 Innensechskantschlüssel zur Regulierung der Schließgeschwindigkeit
734
B
Rohrtürschließer RTS - d (lang)
Rohrtürschließer RTS - e (lang)
© DICTATOR TECHNIK GMBH · Gutenbergstr. 9 · D - 86356 Neusäß · Deutschland
Tel. (0821) 24673 - 0 · Fax (0821) 24673 - 90 · E-Mail info@dictator.de · 0109
Der Rohrtürschließer RTS wird in das Türblatt eingelas-
sen. Er ist mit der Gegenplatte, die an der Zarge befe-
stigt ist, über ein elastisches Kunststoff-Gelenk mit innen-
liegenden Stahlseilen verbunden. Beim Öffnen der Tür
wird das Gelenk herausgezogen und die Schließfeder
im hinteren Bereich des Rohrtürschließers gespannt. Die
Schließgeschwindigkeit wird durch den Dämpfungs-
zylinder (im mittleren Teil des Türschließers) kontrolliert.
Sie ist regulierbar und kann so den Erfordernissen ange-
paßt werden.
9
RTS - d
Abb. 1
Ansicht A
30
30
RTS - e
Bestell-Nr. 400520
Bestell-Nr. 400529
