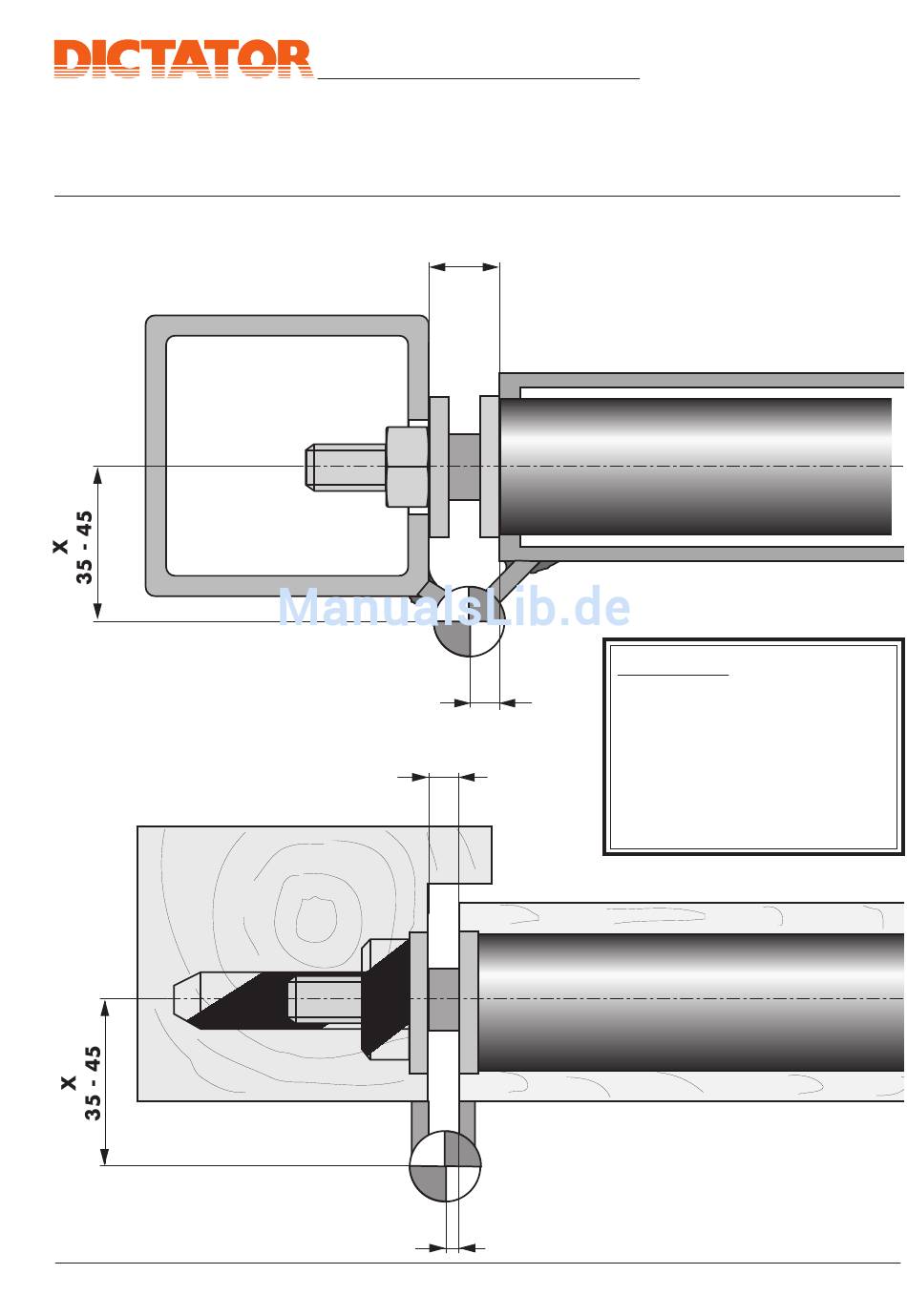

Einbau in Aluminium
und Stahltüren
Abb. 2
Einbau in gleichliegende
Holztüren
Abb. 3
(Maßstab Rohrtürschließer 1:1)
© DICTATOR TECHNIK GMBH • Gutenbergstr. 9 • D - 86356 Neusäß • Deutschland
Tel. (0821)24673 - 0 • Fax (0821) 24673 - 90 • E-Mail info@dictator.de • 0109
Einbau Rohrtürschließer RTS
Einzuhaltende Bandabstände
W
10 - 20
2 - 15
w
2 - 12
Y
2 - 15
Rohrtürschließer RTS lang
WICHTIG: Bei beiden Montagearten auf
dieser Seite immer das gerade Zargen-
stück A verwenden (Abb. 5).
Y
ACHTUNG:
Die Maße W, X und Y
unbedingt einhalten!
Andernfalls sind Türöffnungs-
winkel, Endschlag- und Schließ-
funktion eingeschränkt.
Bitte nutzen Sie unseren
Beratungsdienst.
Montageanleitung
Seite 02.029.00
