Montageanleitung
Rohrtürschließer RTS lang
Einbau in Zugangstüren
und -tore mit
Augenschraubenbändern
Seite 02.030.00
Einbau Rohrtürschließer RTS
Einzuhaltende Bandabstände (Fortsetzung)
max. 35
30 - 35

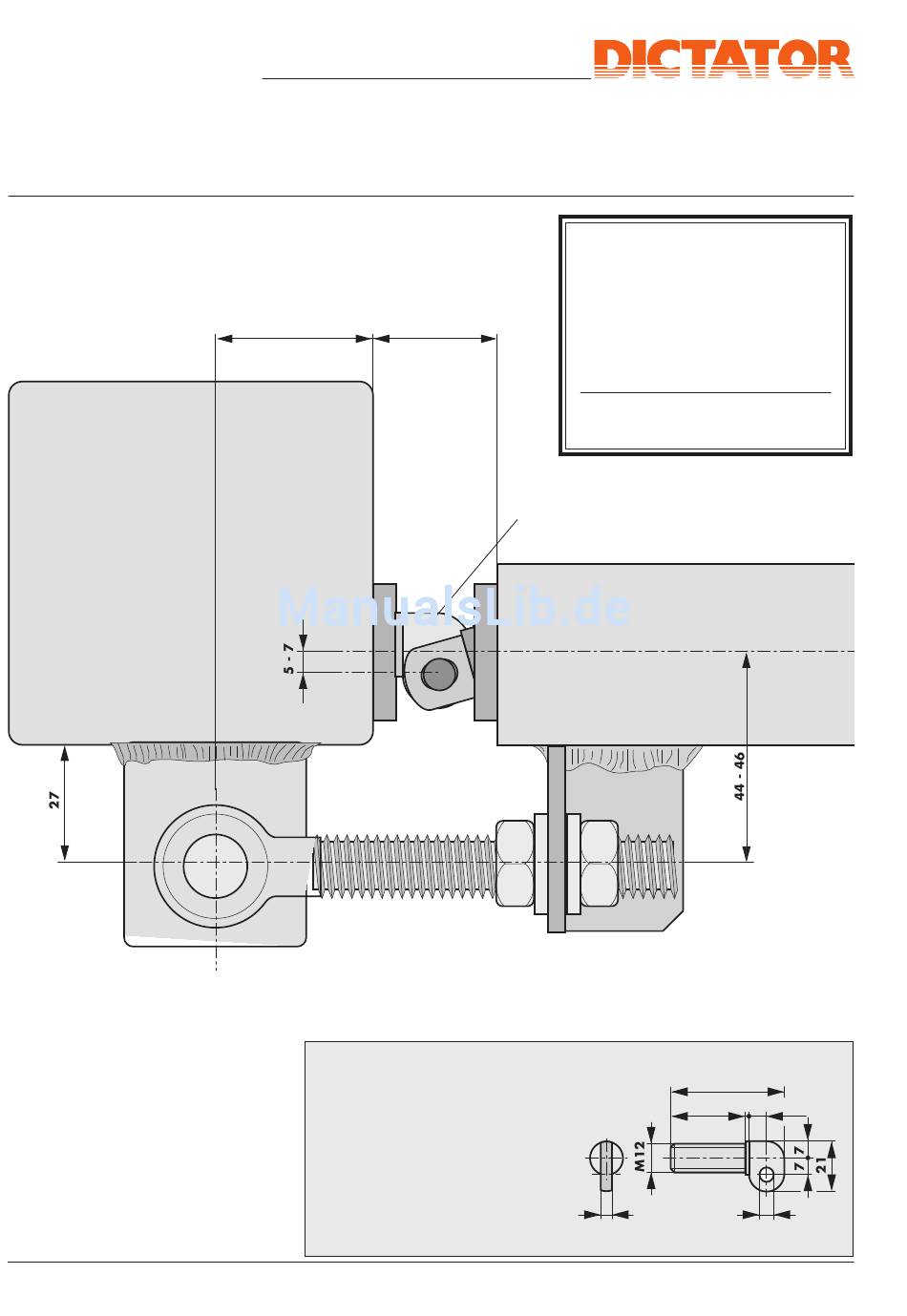

WICHTIG: bei Türen mit Augen-
schraubenbändern ausschließlich
das Zargenstück B (Auge ab-
gewinkelt - siehe nebenstehende Ab-
bildung) verwenden!
© DICTATOR TECHNIK GMBH • Gutenbergstr. 9 • D - 86356 Neusäß • Deutschland
Tel. (0821)24673 - 0 • Fax (0821) 24673 - 90 • E-Mail info@dictator.de • 0109
ACHTUNG: max. Öffnungswinkel
bei Türen mit Augenschraubenbändern:
90 - 110°
In der geöffneten Position
der Tür bitte
unbedingt einen
mechanischen Anschlag
setzen, damit das Gelenk
nicht beschädigt wird.
Zargenstück B
Abb. 4
5
Abb. 6
46,5
2
30
7,5
6
