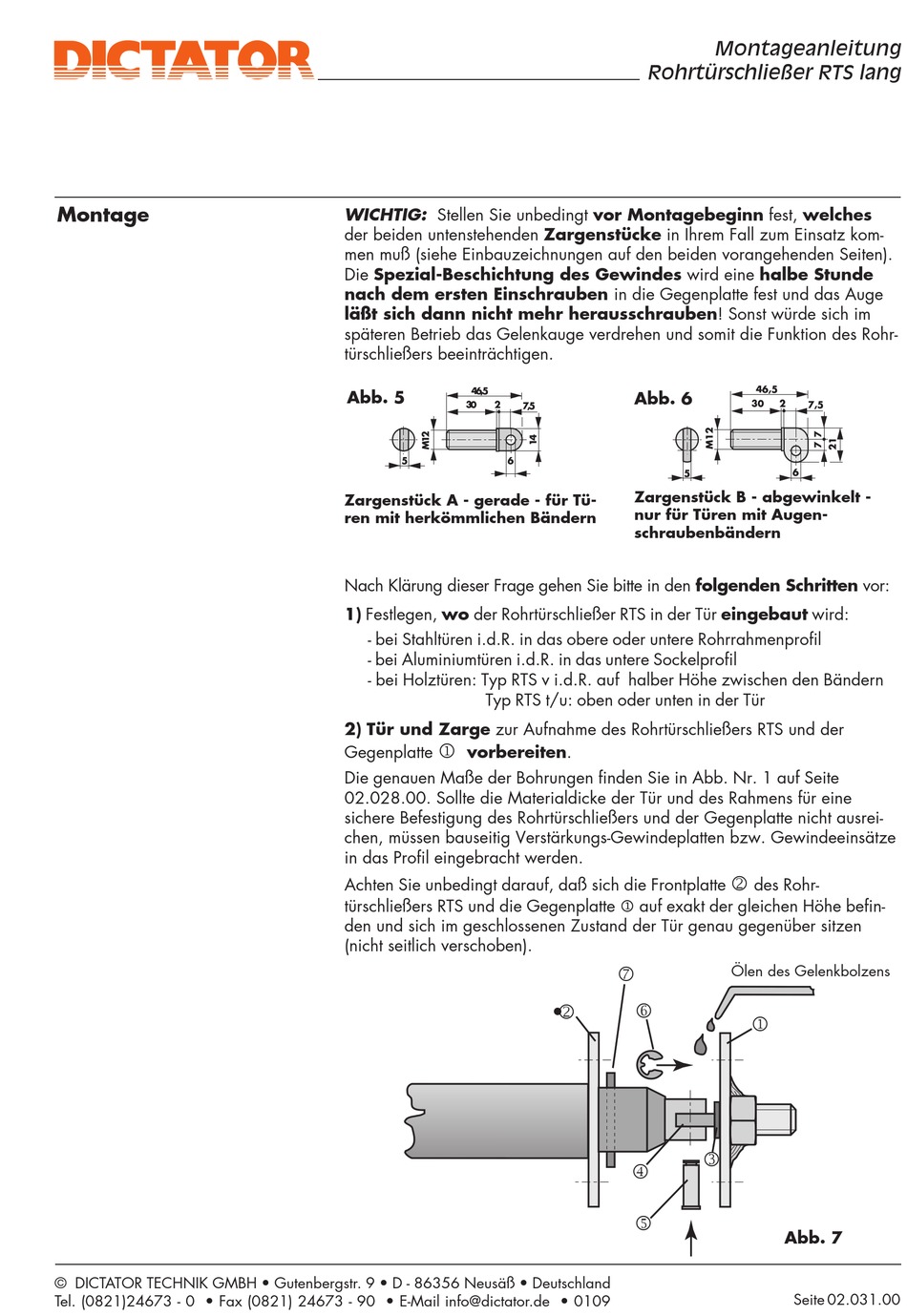

Montage - Dictator RTS Montageanleitung

Rohrtürschließer

Werbung

Montage

© DICTATOR TECHNIK GMBH • Gutenbergstr. 9 • D - 86356 Neusäß • Deutschland
Tel. (0821)24673 - 0 • Fax (0821) 24673 - 90 • E-Mail info@dictator.de • 0109
WICHTIG: Stellen Sie unbedingt vor Montagebeginn fest, welches
der beiden untenstehenden Zargenstücke in Ihrem Fall zum Einsatz kom-
men muß (siehe Einbauzeichnungen auf den beiden vorangehenden Seiten).
Die Spezial-Beschichtung des Gewindes wird eine halbe Stunde
nach dem ersten Einschrauben in die Gegenplatte fest und das Auge
läßt sich dann nicht mehr herausschrauben! Sonst würde sich im
späteren Betrieb das Gelenkauge verdrehen und somit die Funktion des Rohr-
türschließers beeinträchtigen.
46,5
Abb. 5
30
2
6
5
Zargenstück A - gerade - für Tü-
ren mit herkömmlichen Bändern
Nach Klärung dieser Frage gehen Sie bitte in den folgenden Schritten vor:
1) Festlegen, wo der Rohrtürschließer RTS in der Tür eingebaut wird:
- bei Stahltüren i.d.R. in das obere oder untere Rohrrahmenprofil
- bei Aluminiumtüren i.d.R. in das untere Sockelprofil
- bei Holztüren: Typ RTS v i.d.R. auf halber Höhe zwischen den Bändern
Typ RTS t/u: oben oder unten in der Tür
2) Tür und Zarge zur Aufnahme des Rohrtürschließers RTS und der
Gegenplatte
1
vorbereiten.
Die genauen Maße der Bohrungen finden Sie in Abb. Nr. 1 auf Seite
02.028.00. Sollte die Materialdicke der Tür und des Rahmens für eine
sichere Befestigung des Rohrtürschließers und der Gegenplatte nicht ausrei-
chen, müssen bauseitig Verstärkungs-Gewindeplatten bzw. Gewindeeinsätze
in das Profil eingebracht werden.
Achten Sie unbedingt darauf, daß sich die Frontplatte
türschließers RTS und die Gegenplatte 1 auf exakt der gleichen Höhe befin-
den und sich im geschlossenen Zustand der Tür genau gegenüber sitzen
(nicht seitlich verschoben).
Rohrtürschließer RTS lang
Abb. 6
7,5
5
Zargenstück B - abgewinkelt -
nur für Türen mit Augen-
schraubenbändern
7
• 2
6
4
5
Montageanleitung
46,5
2
30
7,5
6
des Rohr-
2
Ölen des Gelenkbolzens
1
3
Abb. 7
Seite 02.031.00
