Technische Daten und Grenzwerte

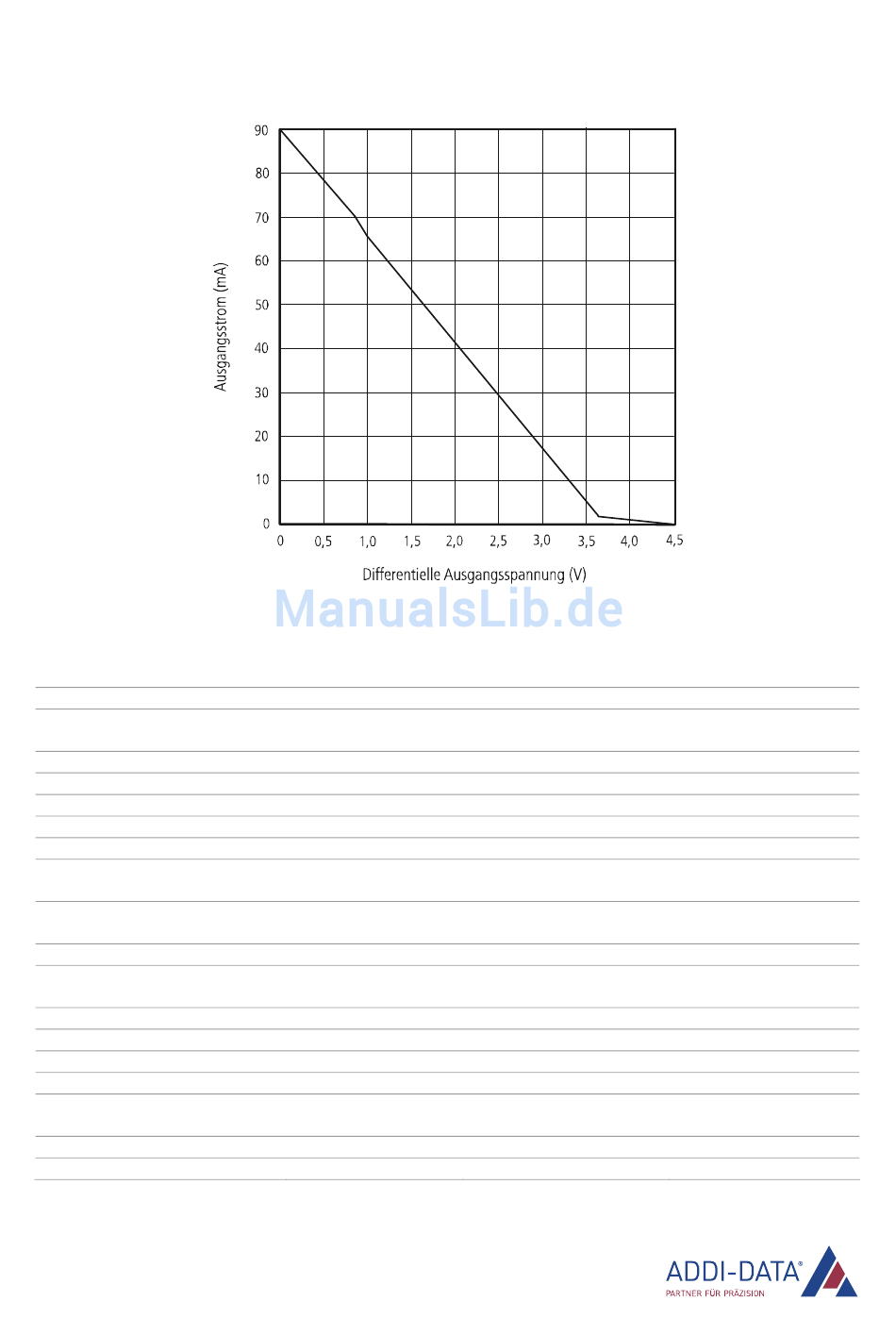

Abb. 7-3: Ausgangsstrom vs. differentielle Ausgangsspannung
7.4.5 Digitale Ausgänge (24 V)
Anzahl der Ausgänge:
Ausgangstyp:
Nominalspannung:
Galvanische Trennung:
Max. Ausgangssättigungsspannung:
Versorgungsspannung:
Max. Strom pro Ausgang:
Max. Strom für alle 4 Ausgänge:
Kurzschlussstrom pro Ausgang
(bei 24 V, R
< 0,1 Ω):
Last
R
ON-Widerstand:
DS
Unterspannungsschutz
(wirksam bei V
< 5 V):
ext
Übertemperatur:
Übertemperaturschutz:
Aktivierung:
Deaktivierung (automatisch):
Schaltcharakteristik
der Ausgänge:
Anschaltverzögerung:
Abschaltverzögerung:
www.addi-data.de
max. 4 (H)
24 V High-Side
(Last an Masse gemäß IEC 1131-2)
24 V
1000 V
2 V
10-36 V
500 mA
2 A (zu begrenzen durch die Spannungs-
versorgung)
max. 1,5 A (Ausgang schaltet ab)
max. 0,4 Ω
alle Ausgänge schalten ab
170 °C (alle Ausgänge schalten ab)
ab ca. 150-170 °C (Chip-Temperatur)
ab ca. 125-140 °C (Chip-Temperatur)
V
= 24 V, T = 25 °C, ohmsche Last = 500 mA
ext
200 μs
15 μs
44
APCI-/CPCI-1710
