Einbau und Installation der Karte

3.4 Steckerbelegung

3.4.1 50-pol. D-Sub-Stiftstecker

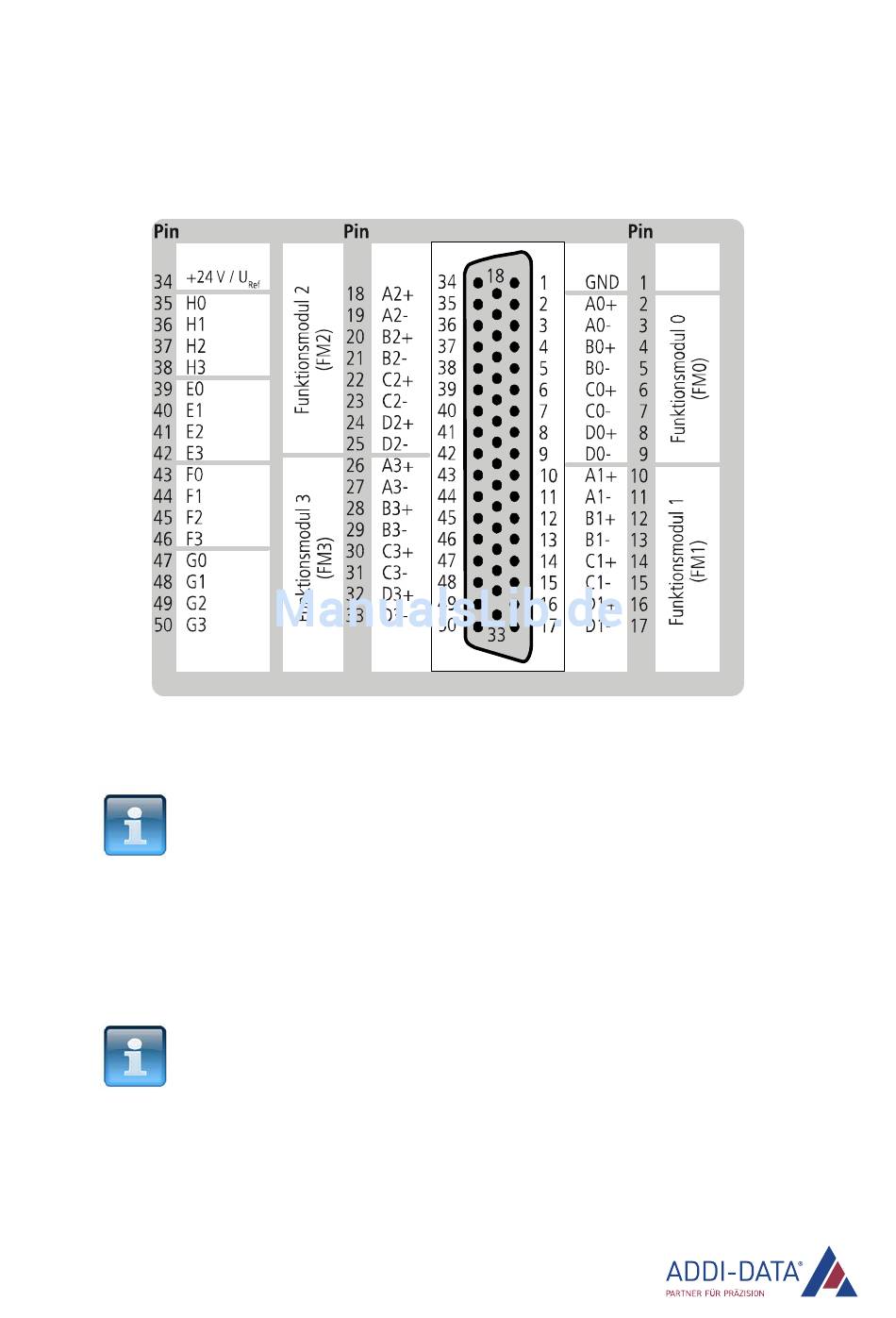

Abb. 3-8: APCI-1710: 50-pol. D-Sub-Stiftstecker (digitale E/A)

U = Referenzspannung
Ref
GND = Bezugspotential für alle Ein-/Ausgänge
Die Referenzspannung von 1,4 V wird benötigt, um ein TTL-Signal an einen differentiellen RS422-
Eingang anschließen zu können (siehe Kap. 3.5).
www.addi-data.de
HINWEIS!
Bitte beachten Sie, dass Pin 34 doppelt belegt ist. Über diesen Pin
können entweder die Ausgänge Hx mit einer Spannung von +24 V
versorgt oder eine Referenzspannung von ca. 1,4 V abgegriffen
werden.
ACHTUNG!
Wenn Sie Pin 34 nicht richtig anschließen, kann die Karte zerstört
werden.
