3.4.4 50-pol. Pfostenstecker ST5 (APCI-1710)

Die TTL-Ports des 50-poligen Pfostensteckers ST5 können über die Funktion „TTL E/A" angesprochen
werden.
Weitere Informationen zur Funktion „TTL E/A" finden Sie in der entsprechenden Funktions-
beschreibung (siehe PDF-Link).
www.addi-data.de
ACHTUNG!
Die TTL-Ports sind nicht galvanisch getrennt und deshalb mit
absoluter Sorgfalt zu behandeln. Externe Spannungsspitzen
können die Karte zerstören.

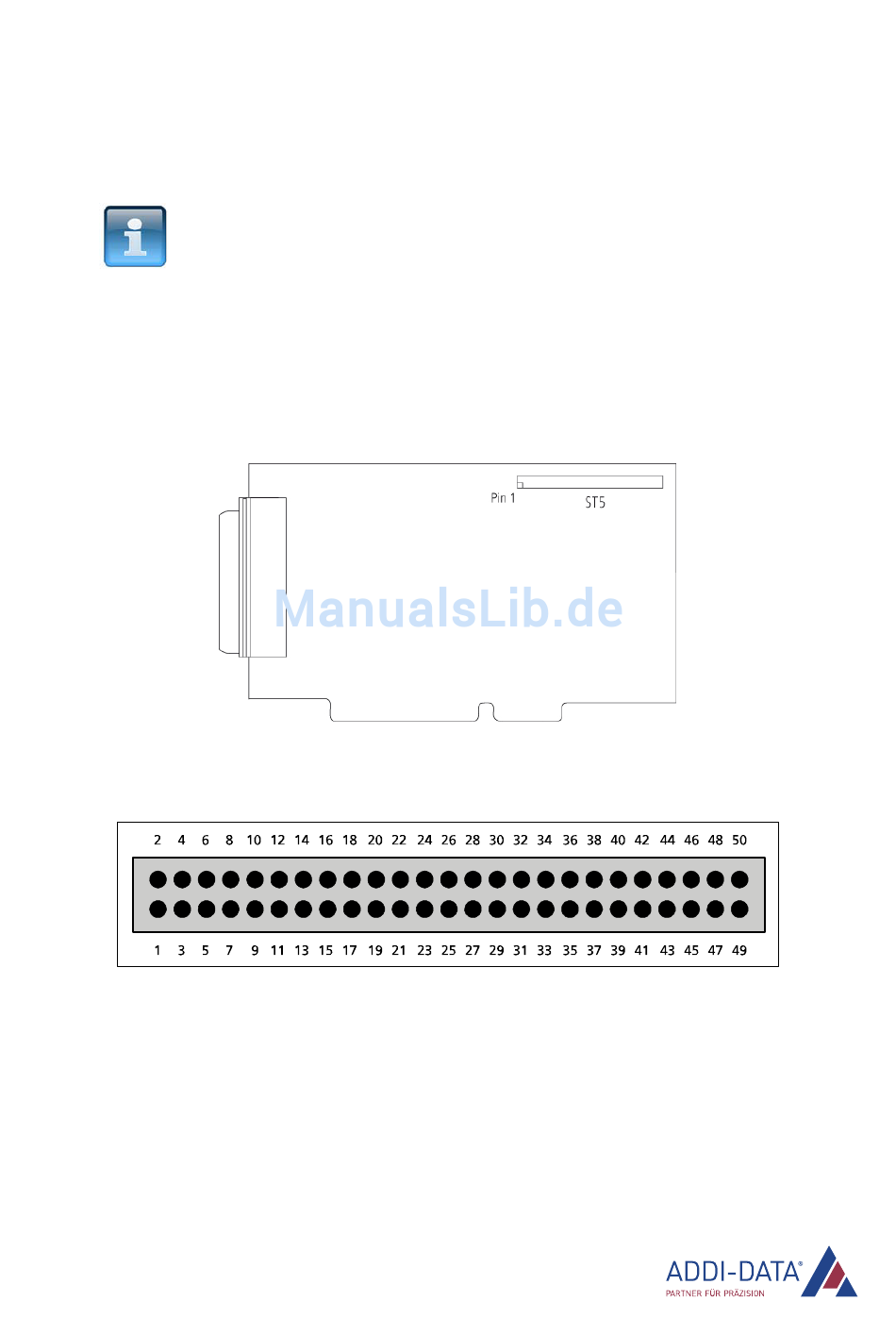

Abb. 3-12: Pfostenstecker ST5: Position auf der Karte

Abb. 3-13: 50-pol. Pfostenstecker ST5 (Funktion „TTL E/A")
