Einbau und Installation der Karte
3.3 Anschluss des Zubehörs

3.3.1 Anschluss der Anschlussplatinen

Der Austausch digitaler Signale zwischen der Karte APCI-1710 bzw. CPCI-1710 und der Peripherie
erfolgt über die Anschlussplatine PX8001 sowie über das Kabel ST370-16, das an den 50-poligen
D-Sub-Buchsenstecker der Karte anzuschließen ist. Dieses Kabel weist im Hinblick auf die elektro-
magnetische Verträglichkeit (EMV) folgende Eigenschaften auf:
•
metallisierte Steckergehäuse
•
geschirmtes Kabel
•
Kabelschirm über Isolierung zurückgeklappt und beidseitig fest mit dem Steckergehäuse
verschraubt.
Für die TTL-Ein- und Ausgänge (Funktion „TTL E/A") der APCI-1710 wird das Flachbandkabel FB8001
an den 50-poligen Pfostenstecker der Karte angeschlossen. Zum Anschluss des Kabels ST370-16 besitzt
dieses Flachbandkabel einen 50-poligen D-Sub-Stiftstecker, d.h., ein zweiter Steckplatz wird benötigt.
www.addi-data.de

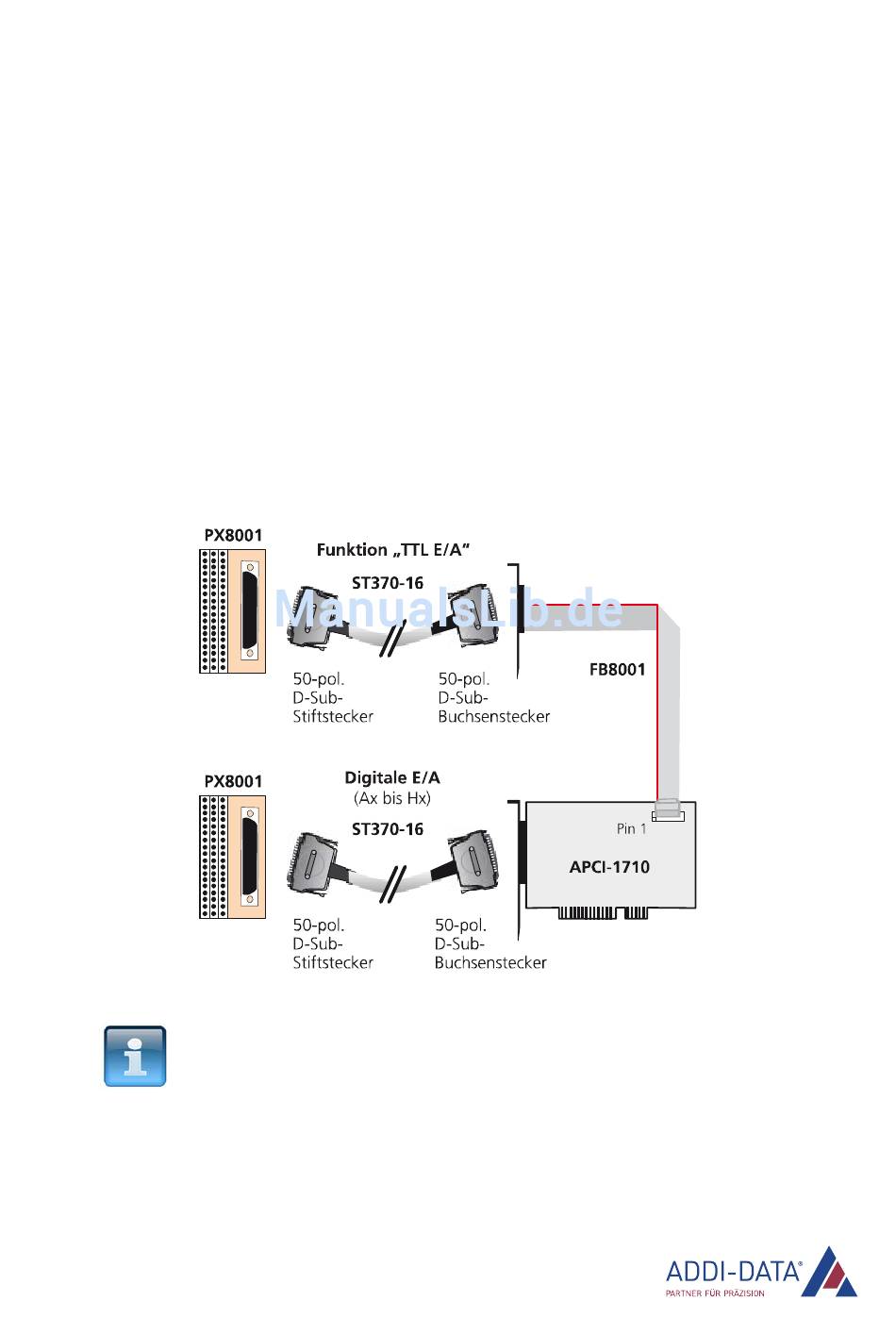

Abb. 3-6: APCI-1710: Anschluss der Anschlussplatinen

ACHTUNG!
Stecken Sie das Kabel FB8001 auf den Stecker, indem Sie die rote
(bzw. blaue oder schwarze) Kabelleitung auf Pin 1 aufstecken.
