Einbau und Installation der Karte
Wie bereits in Kap. 3.4.1 erwähnt, ist Pin 34 des 50-poligen D-Sub-Stiftsteckers doppelt belegt.
Je nach angeschlossenem Signaltyp an den RS422-Eingängen ist der Jumper ST3 daher wie folgt zu
stecken:
•
TTL-Signale: Da über Pin 34 die 1,4 V-Referenzspannung benötigt wird, muss die 24 V-Spannungs-
versorgung über die Klemme ST2 erfolgen. Hierzu ist der Jumper ST3 auf Position B zu stecken.
•
RS422-Signale: Die 24 V-Spannungsversorgung kann über Pin 34 erfolgen. Zu diesem Zweck wird
der Jumper ST3 auf Position A gesteckt. Falls die 24 V-Spannungsversorgung über die Klemme ST2
erfolgen soll, ist der Jumper ST3 auf Position B zu stecken.
CPCI-1710
3.4.3 24 V-Eingänge (Kanäle Ax, Bx, Cx und Dx)
APCI-1710-24V
Ax-, Bx-, Cx- und Dx- sind nicht belegt. Die 24 V-Signale müssen an Ax+, Bx+, Cx+ und Dx+ gegen GND
angelegt werden.
CPCI-1710 (Option 24 V)
Die 24 V-Signale werden über eine Adaptionsschaltung in 5 V-Signale umgewandelt. Je nach Signal-
geber ist die Eingangsschaltung unterschiedlich. Für den Anschluss der 24 V-Signale an A+, B+, C+ und
D+ muss eine Verbindung zwischen A-, B-, C-, D- und Pin 34 (U
hergestellt werden.
www.addi-data.de

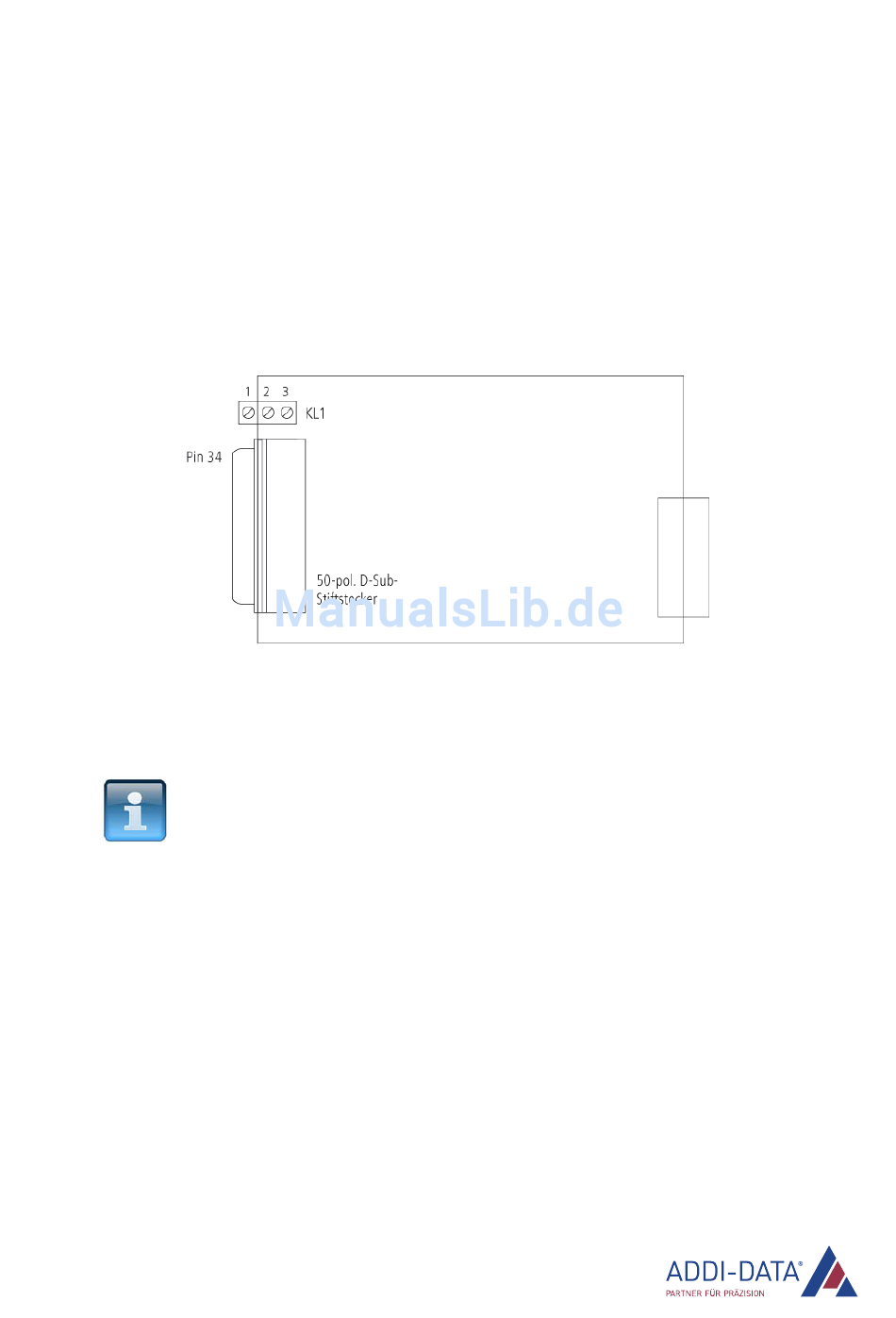

Abb. 3-11: Klemme KL1: Position auf der Karte

Klemme KL1:
Pin 1: 24 V-Spannungsversorgung der Ausgänge Hx
Pin 2: GND (Bezugspotential)
Pin 3: 5 V-Spannungsversorgung externer Sensoren (max. 200 mA)
HINWEIS!
Bitte beachten Sie, dass Pin 34 nicht doppelt belegt ist.
Die 24 V-Spannungsversorgung muss an Pin 1 der Klemme KL1
angeschlossen werden.
) des 50-poligen D-Sub-Steckers
Ref
