Einbau und Installation der Karte
APCI-/CPCI-1710

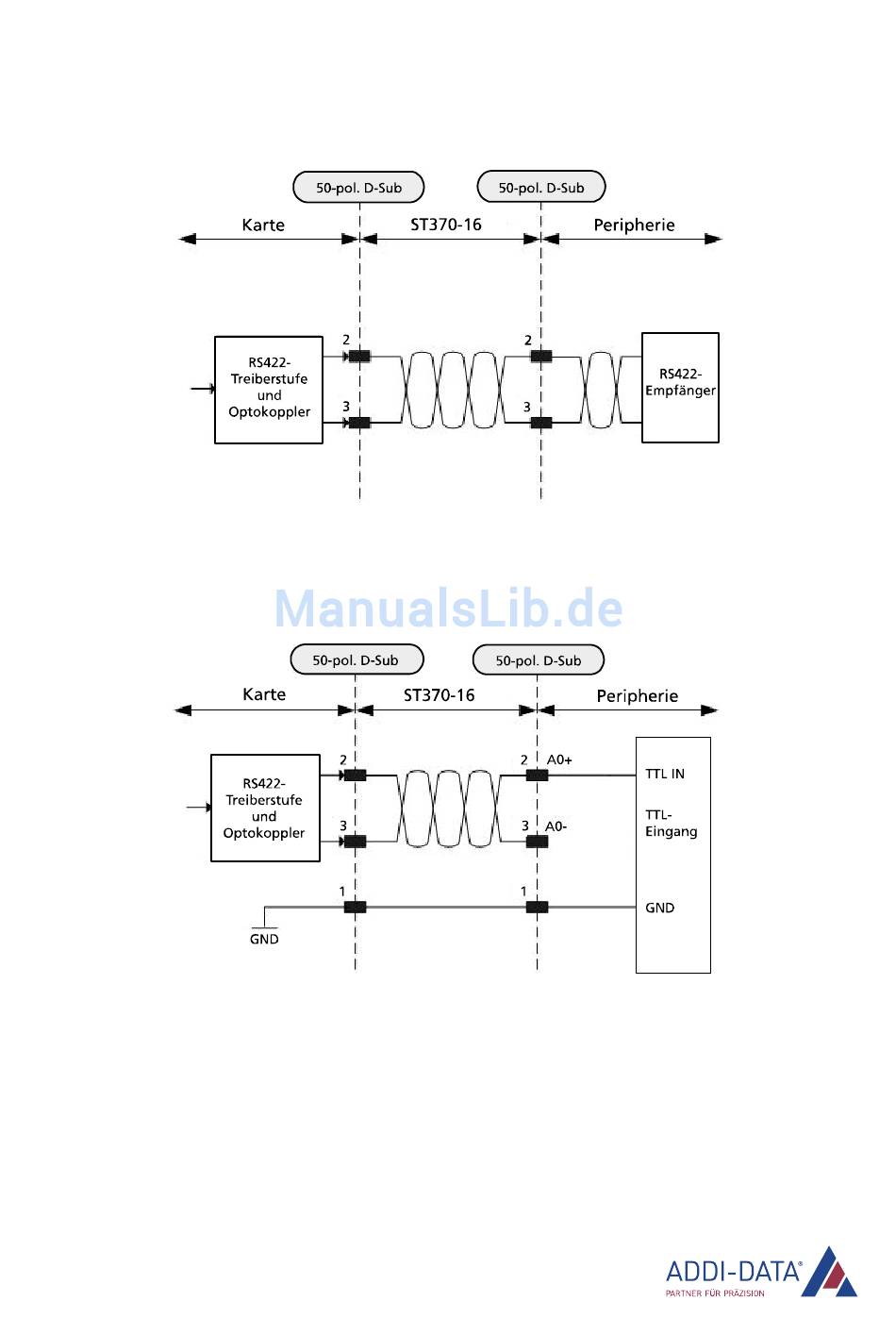

3.5.3 RS422-Ausgang A0 an RS422-Treiber

Abb. 3-16: Ausgang A0 an RS422-Treiber

3.5.4 RS422-Ausgang A0 an TTL (5 V)

Abb. 3-17: Ausgang A0 an TTL (5 V)

www.addi-data.de
27
