3.5.5 24 V-Eingang E0

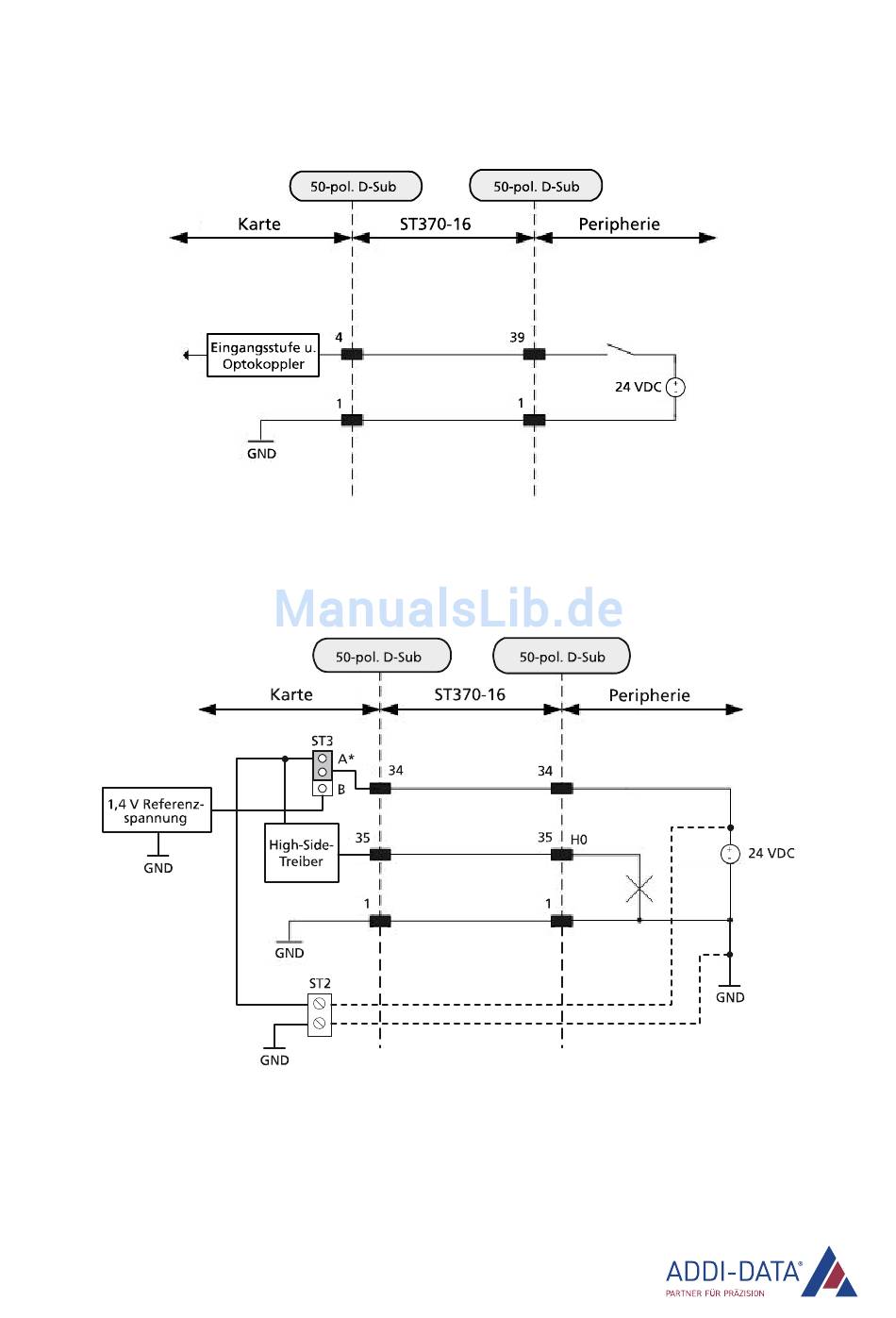

Abb. 3-18: Eingang E0
3.5.6 24 V-Ausgang H0
Abb. 3-19: APCI-1710: Ausgang H0
* Jumper auf Position A: Die 24 V-Spannungsversorgung für die Ausgänge Hx wird über Pin 34 an die
Karte angeschlossen (siehe Kap. 3.4.2).
