Einbau und Installation der Karte

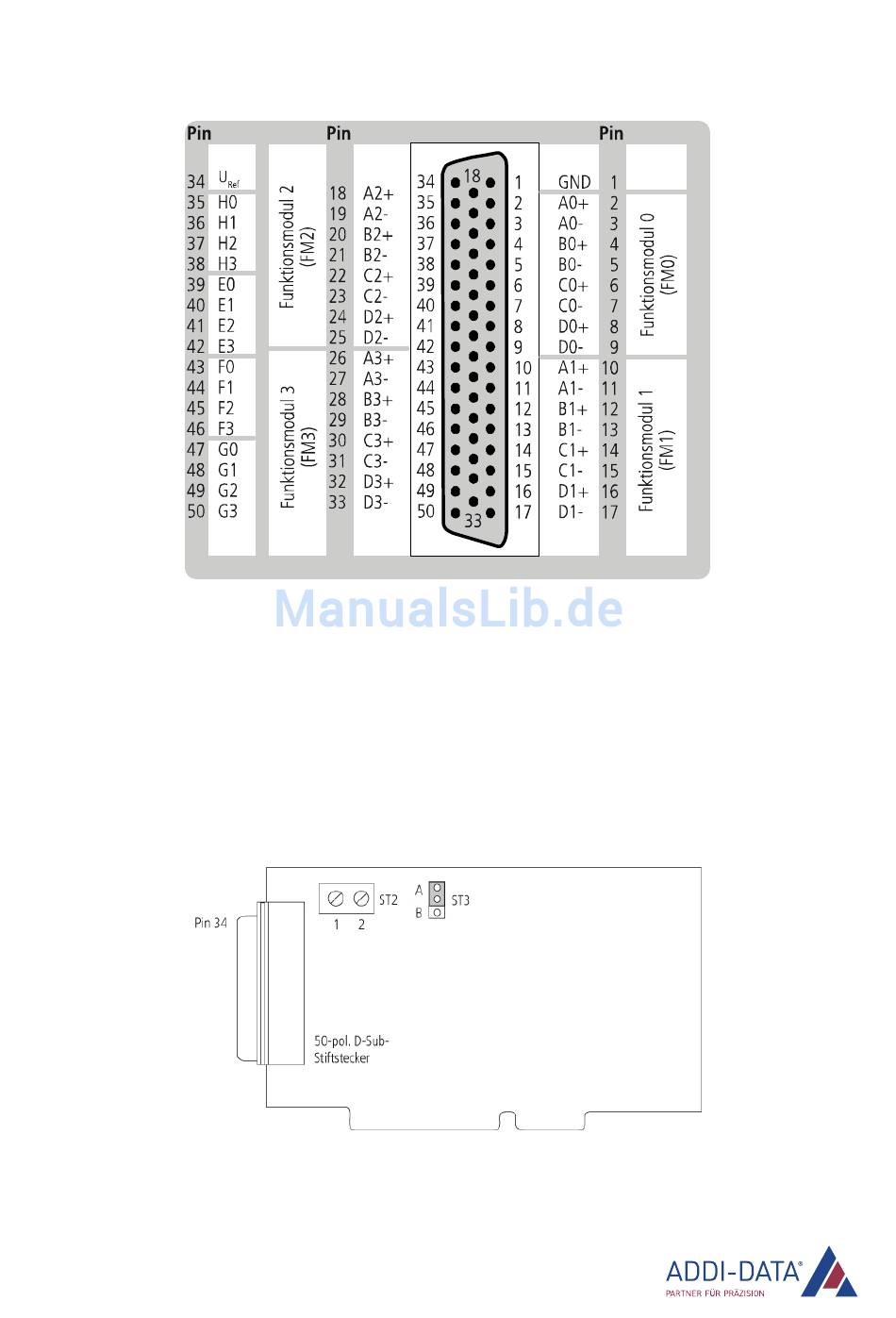

Abb. 3-9: CPCI-1710: 50-pol. D-Sub-Stiftstecker (digitale E/A)
U
Ref
GND = Bezugspotential für alle Ein-/Ausgänge
3.4.2 24 V-Versorgungsspannung der 24 V-Ausgänge (Kanäle Hx)
Um die 24 V-Ausgänge Hx nutzen zu können, muss die Karte mit einer Spannung von +24 V versorgt
werden.
APCI-1710
Abb. 3-10: Klemme ST2 und Jumper ST3: Position auf der Karte
www.addi-data.de
= Referenzspannung
Klemme ST2:
Pin 1: 24 V-Spannungsversorgung der Ausgänge Hx
Pin 2: GND (Bezugspotential)
21
APCI-/CPCI-1710
